НАЗНАЧЕНИЕ
ПЛПХ предназначены для непрерывного преобразования и контроля линейного положения подвижных органов исполнительных механизмов и различных объектов, в том числе находящихся под давлением, в частности положений запорных органов трубопроводной арматуры, конечных и промежуточных положений подвижных частей механизмов, в качестве охранных извещателей и т.п. Конструкция ПЛПХ допускает его присоединение к запорной арматуре, без использования сальников.
ПЛПХ предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами с вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики.
ПРИНЦИП РАБОТЫ

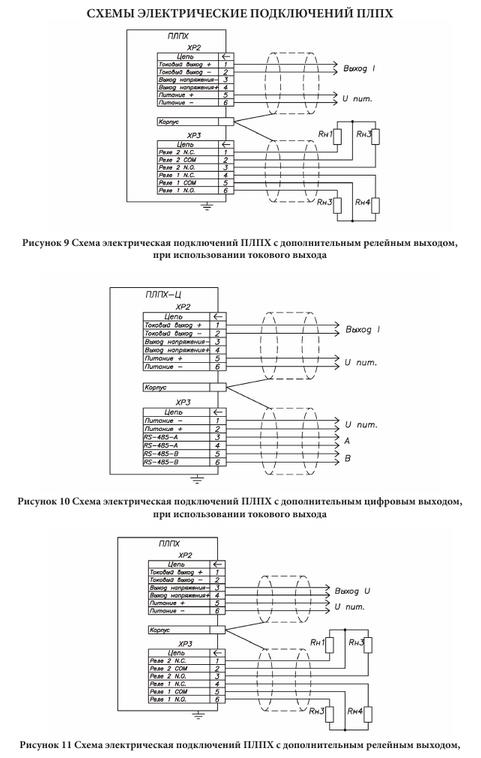

Информация о положении подвижного органа, к которому, потребителем, присоединен стержень магнитной мишени ПЛПХ, представляется виде токового сигнала 4-20 мА, 0-5 мА, сигнала 0-5 В, цифровой индикации на жидкокристаллическом индикаторе и срабатывания перекидных контактов двух реле, настроенных потребителем на точки контроля.

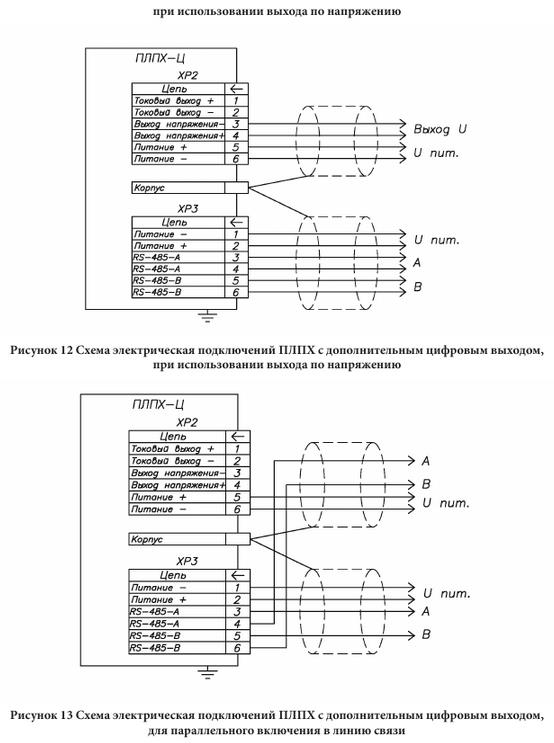

По дополнительному заказу ПЛПХ, поставляется без реле, но с дополнительным цифровым выходом по интерфейсу RS-485 с протоколом обмена MODBUS(RTU).
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Конструктивно ПЛПХ состоят из первичного преобразователя и электронного блока, объединенных в один корпус, а также магнитной мишени, перемещающейся в герметичном измерительном канале преобразователя.
Магнитная мишень закрепляется потребителем на подвижном органе механизма или связывается с ним приводом. В зависимости от заказа и решаемой потребителем задачи ПЛПХ комплектуются сменной насадкой, для связи с объектом контроля, различными исполнениями крепления на базовой поверхности объекта, различными типами кабельных вводов.

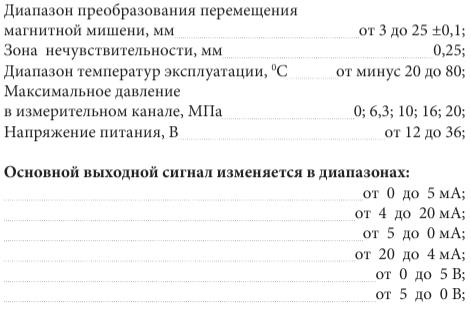

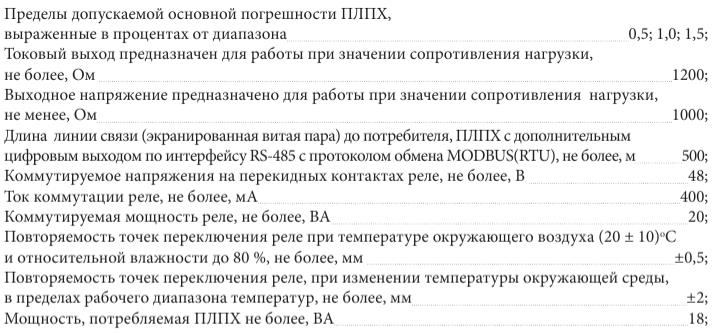

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электромагнитная совместимость ПЛПХ, соответствует критерию функционирования А по ГОСТ Р 52931-2008, приложение М. Степень жёсткости воздействий – третья;
ПЛПХ является прочным и устойчивым к воздействию синусоидальной вибрации согласно исполнению N2 по ГОСТ Р 52931-2008.
− ПЛПХ оснащенные кабельными вводами, по защищенности от воздействия окружающей среды относятся — к исполнению, защищенному от попадания внутрь пыли и воды, степень защиты IP67 по ГОСТ 14254-96;
− ПЛПХ оснащенные электро-разъемами, по защищенности от воздействия окружающей среды относятся
- к исполнению, защищенному от попадания внутрь пыли и воды, степень защиты IP54 по ГОСТ 14254-96.
Пример записи при заказе
Преобразователь линейных перемещений на эффекте Холла, оснащенный дополнительным цифровым выходным сигналом по интерфейсу RS-485 с протоколом обмена MODBUS(RTU), с присоединительным фланцем, исполнения Ф1, на максимальное рабочее давление 6,3 МПа, с разъемами 2РМ18Б7Ш1В1 и сменной насадкой Н25.
Преобразователь линейных перемещений на эффекте Холла оснащенный релейным выходом, с присоединительной планкой П1, штуцерами кабельного ввода, под бронированный кабель Б и сменной насадкой Н25.
Преобразователь линейных перемещений на эффекте Холла, оснащенный дополнительным цифровым выходным сигналом по интерфейсу RS-485 с протоколом обмена MODBUS(RTU), с присоединительным фланцем, исполнения Ф4, на максимальное рабочее давление 20 МПа и штуцерами кабельного ввода, для открытой прокладки кабеля.
ТРУКТУРА ОБОЗНАЧЕНИЙ ПЛПХ ПРИ ЗАКАЗЕ
1 – наименование и тип изделия;
2 – наличие дополнительного цифрового выходного сигнала, Ц;

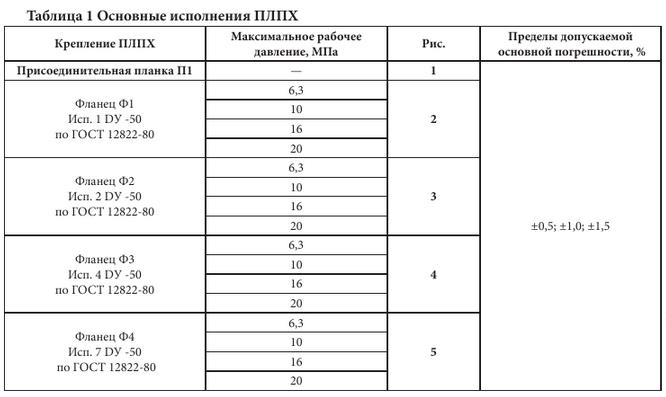

3 – способ крепления плпХ на объекте:

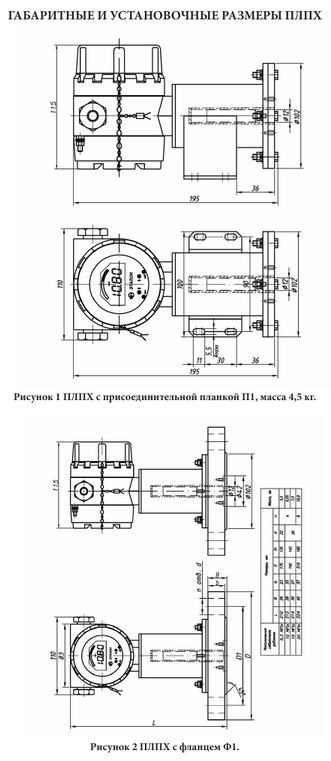

− П1 – присоединительная планка и фланец (рис Г.1 Приложения Г);
− Ф1 – фланец с присоединительным размером, соответствующим исполнению 1 по ГОСТ 12822-80 (рис Г.2 Приложения Г);

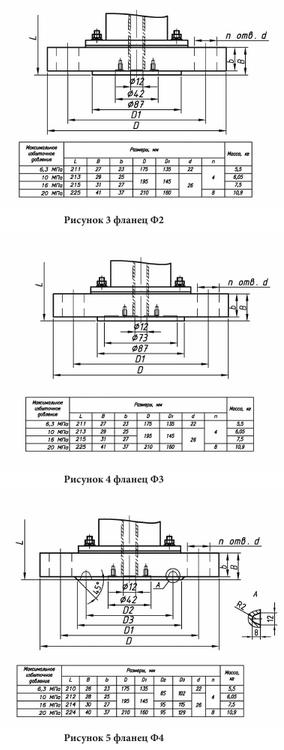

− Ф2 – фланец с присоединительным размером, соответствующим исполнению 2 по ГОСТ 12822-80 (рис Г.3 Приложения Г);
− Ф3 – фланец с присоединительным размером, соответствующим исполнению 4 по ГОСТ 12822-80 (рис Г.4 Приложения Г);
− Ф4 – фланец с присоединительным размером, соответствующим исполнению 7 по ГОСТ 12822-80 (рис Г.5 Приложения Г);
− крепление эскиз (чертеж) №… – крепление по эскизу заказчика;
4 –максимальное рабочее давление среды в измерительном канале и со стороны фланцев Ф1-Ф4:
− – 6,3 МПа;
− – 10 МПа;
− – 16 МПа;
− – 20 МПа;

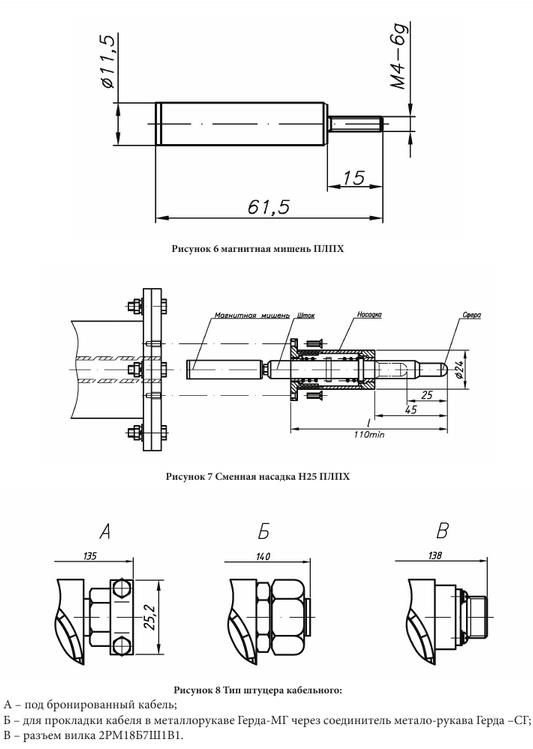

5 – тип штуцера кабельного ввода:
− К – под кабель для открытой прокладки;
− Б – под бронированный кабель;
− М – для прокладки кабеля в металлорукаве Герда-МГ через соединитель метало-рукава Герда – СГ16-Н-М20х1,5 ТУ1690-020-45416838-2008;
− Р – разъем вилка 2РМ18Б7Ш1В1 АШДК.434410.О62 ТУ;
6 – обозначение сменной насадки (при необходимости):
− Н25 – сменная насадка (рис Д.1 Приложения Д);
7 – обозначение технических условий.
