КТСПР-В, КТСМР-В

Вернуться назад

Для измерения разности температур теплоносителя в открытых и закрытых системах теплоснабжения в составе теплосчетчиков.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-057-12150638-2005

Комплект состоит из двух термопреобразователей сопротивления, подобранных в пару.

Диапазон измеряемых температур каждым термопреобразователем сопротивления, ºС …..от 0 до +160

Измеряемая разность температур, ºС – от +3 до +150

Номинальная статическая характеристика (НСХ):

- КТСМР-В -100М, 500М

- КТСПР-В – 100П, 500П

Класс допуска – В

Значения сопротивления термопреобразователей, входящих в комплект, при температуре 0 0С (R0) отличаются между собой на величину, не более – 0,01%

Номинальное значение W100:

- КТСМР-В – 1,4280

- КТСПР-В – 1,3910

Значение W100 термопреобразователей сопротивления, входящих в комплект, отличаются между собой на величину, не более – 0,0003

Схема электрического соединения выводных проводников – 4-проводная

Материал защитной арматуры – сталь 12Х18Н10Т или 08Х18Н10Т

Герметичность к измеряемой среде – герметичные

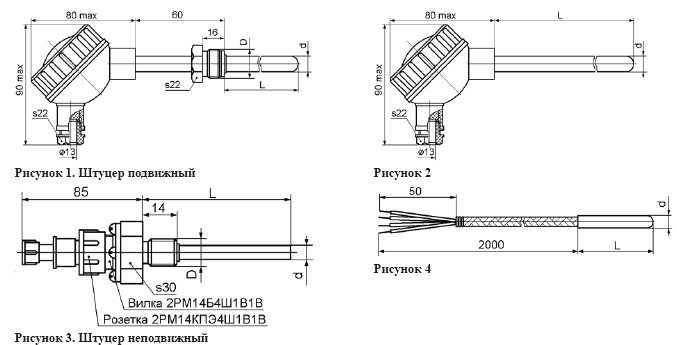

Защищенность от воды и пыли со стороны выводов по ГОСТ 14254-96: – рис. 1, 2 – IP54

- рис. 3, 4 – IP00

Диапазон монтажных длин L, мм – от 40 до 320 (40, 60, 80, 100, 120, 160, 200, 250, 320)

Резьба штуцера D – М 20х1,5 или G1/2

Диаметр защитной арматуры, d, мм – 6, 8, 10

Пример записи обозначения при заказе и в другой документации комплекта термопреобразователей КТСПР-В с номинальной статической характеристикой 500П, длиной монтажной части 60 мм, исполнение по рис. 1 (резьба М20х1,5; диаметр защитной арматуры 6 мм):

КТСПР-В-500П-1-60-6-М20х1,5ТУ 4211-057-12150638-2005.
