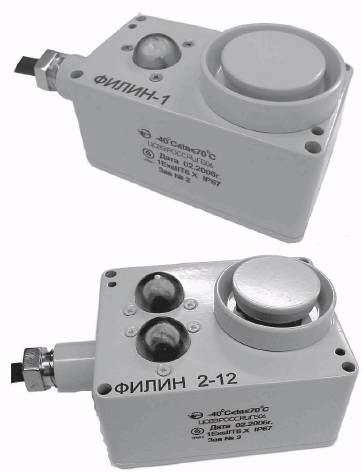

Оповещатели охранные ФИЛИН 1 Охр и ФИЛИН 2 Охр (ФИЛИН-1-Охр и Филин-2-Охр)
Оповещатели светозвуковые взрывозащищенные ФИЛИН-1-Охр и ФИЛИН-2-Охр соответствуют ТУ 4371-129-12150638-2006 и предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых и звуковых сигналов тревожной сигнализации) в системах охранной и пожарной сигнализации при совместной работе с приемно-контрольными устройствами. Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
Оповещатели светозвуковые ФИЛИН-1-Охр и ФИЛИН-2-Охр отличаются от светозвуковых оповещателей ФИЛИН-1 и ФИЛИН-2 другой логикой работы управления световыми и звуковым сигналами от двух разных источников питания, а также частотой, модулирующей звуковой сигнал.
Оповещатели светозвуковые удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении таких светозвуковых оповещателей проставляется дополнительный буквенный шифр МР.
Световой сигнал Оповещателей имеет свечение контрастно различимое при освещённости до 500 лк в телесном угле обзора до 180°
Свечение Оповещателей взрывозащищенных ФИЛИН-1-Охр – одноцветное, основной цвет – красный (К); возможна поставка свечения другого цвета из ряда – белый (Б), зелёный (З) синий (С) или жёлтый (Ж).
Свечение Оповещателей взрывозащищенных ФИЛИН-2-Охр – одноцветное или двухцветное; выбор цветов – тот, же, обозначение – КК или БС (например).
Несущая частота звукового сигнала Оповещателей светозвукового находится в диапазоне частот от 1500 до 3000Гц. Максимальное значение уровня звукового сигнала Оповещателей на расстоянии (1,00±0,05) м вдоль оси излучателя при номинальном напряжении электропитания составляет не менее 105 дБ.
Примечание – Звуковой сигнал Оповещателей взрывозащищенных ФИЛИН-1-Охр и ФИЛИН-2-Охр по частоте модулирующего сигнала отличается от звукового сигнала Оповещателей ФИЛИН-1 и ФИЛИН-2.
Светозвуковые оповещатели модели ФИЛИН -1-Охр и ФИЛИН -2-Охр работают от источника постоянного тока напряжением от 10,8 до 28,0 В, номинальное напряжение питания 12 В.
Потребляемая мощность, Вт, не более 9,0
Ток потребления светового сигнала при номинальном напряжении питания, А не более 0,2
Ток потребления звукового сигнала при номинальном напряжении питания, А не более 0,4 (в момент включения – до 0,7 А в течение 0,5 с)
Время работы в режиме подачи тревожной сигнализации, минут, не более 30
Маркировка взрывозащиты по ГОСТ Р 51330.0-99 – 1ЕхsdIIВТ6 Х
Степень защиты по ГОСТ 14254-96 – IP67
Общий вид и габаритные размеры Оповещателей светозвуковых приведены на рисунках 1 и 2.
Светозвуковые оповещатели могут эксплуатироваться в климатической зоне ХЛ 1.1 по ГОСТ 15150-69 в атмосфере типа II по ГОСТ 15150-69 в диапазоне температуры от минус 40 до плюс 70°С Оповещатели в стандартной комплектации поставляются с кабелем длиной L=1,5 м и кабельным вводом для трубной прокладки кабеля с присоединительной резьбой G ½.
Количество жил кабеля – 4, сечение жил кабеля – 0,75мм2, внешний диаметр кабеля – 10мм. Возможна поставка приборов с кабелем другой длины по заказу, но не более 10 метров.
Возможна поставка кабельного ввода с присоединительной резьбой G ¾.
Масса Оповещателя светозвукового не более 1,0 кг
Режимы и логика работы светозвуковых оповещателя ФИЛИН 1 Охр:
- нет напряжения питания – нет световых и звуковых сигналов (режим «Снят с охраны»);
- подача постоянного напряжения питания Uпит1 – постоянное свечение светодиода (режим «Охрана»);
- подача прерывистого напряжения питания Uпит1 с частотой 0,5…5,0 Гц – мигание светодиода с частотой 0,5…5,0 Гц (режим «Внимание» или «Тревога»);
- подача постоянного напряжения питания Uпит2 – включение звукового сигнала (режим «Тревога»);
Режимы и логика работы светозвукового оповещателя ФИЛИН 2 12-Охр:
- нет напряжения питания – нет световых и звуковых сигналов (режим «Снят с охраны»);
- подача постоянного напряжения питания Uпит1 – постоянное свечение первого светодиода (режим «Охрана»);
- подача прерывистого напряжения питания Uпит1 с частотой 0,5…5,0 Гц – мигание первого светодиода с частотой 0,5…5,0 Гц (режим «Внимание» или «Тревога»);
- подача постоянного напряжения питания Uпит2 – мигание второго светодиода с частотой 0,5…5,0Гц и включение звукового сигнала (режим «Пожар» или «Тревога»);
Обозначение при заказе:
| ФИЛИН 1 Охр | - | МР | - | Т-G¾ | - | Б | - | 2,0 | - | ТУ 4371-129-12150638-2006 |
| 1 | 2 | 3 | 4 | 5 | 6 |
1 – тип прибора (ФИЛИН 1 Охр или ФИЛИН 2 Охр);
2 – дополнительный шифр приёмки (только для МР);
3 – присоединительная резьба кабельного ввода для прокладки кабеля в трубе:
- без обозначения – Т- G ½;
- Т-G ¾
4 – цвет свечения (по заказу):
для ФИЛИН-1-Охр – без обозначения (основной) – красный, Б – белый, З- зелёный, Ж – жёлтый, С – синий
для ФИЛИН-2-Охр – два цвета по выбору из ряда: белый ( Б), красный ( К), синий (С), зелёный ( З) и жёлтый ( Ж); например БК, КЖ, СЗ, КК, ЗЗ или БС (первый, второй светодиод);
5 – длина кабеля L в метрах (для L=1,5 м – без обозначения)
6 – обозначение технических условий.
Примеры обозначения при заказе:
1. Оповещатель светозвуковой взрывозащищённый модели ФИЛИН-1-Охр, приёмка ОТК, питание постоянным напряжением в диапазоне от 10,8 до 28 В (номинальное – 12 В), кабельный ввод с присоединительной резьбой G½-B, цвет свечения – белый (Б), длина кабеля – 7,5 м
ФИЛИН 1 Охр-Б-7,5 ТУ 4371-129-12150638-2006
2.Оповещатель светозвуковой взрывозащищённый модели ФИЛИН-2-Охр, приемка Морского Регистра, питание постоянным напряжением в диапазоне от 10,8 до 28 В (номинальное – 12 В), кабельный ввод с присоединительной резьбой G ¾-B, цвет свечения – белый и красный ( БК), длина кабеля – 2,5 м
ФИЛИН 2 ОхрМр-Т-G¾ -БК-2,5 ТУ 4371-129-12150638-2006

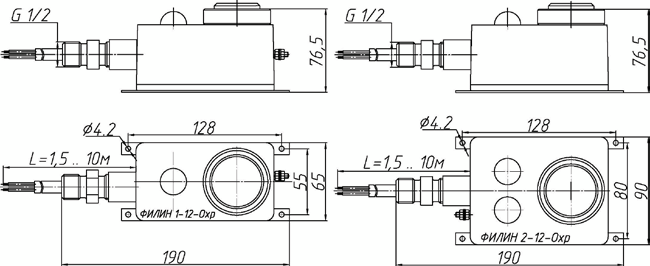

Рис. 1 – Габаритные и присоединительные раз-
меры светозвукового Оповещателя Филин-1-Охр
Рис. 2 – Габаритные и присоединительные размеры
светозвукового Оповещателя Филин-2-Охр

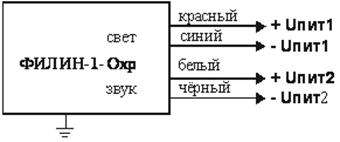

Рис. 3. Схема подключения Оповещателей модели ФИЛИН-1-Охр с раздельным пита- нием электрических схем звукового и свето- вых сигнала. Диапазон подключаемых на- пряжений 10,6: 28 В постоянного напряже- ния. Электрические схемы светового и зву- кового сигналов гальванически развязаны

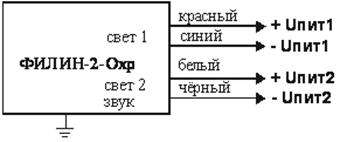

Рис. 4. Схема подключения Оповещателей модели ФИЛИН-2-Охр с раздельным пита- нием электрических схем звукового и свето- вых сигнала. Диапазон подключаемых на- пряжений 10,6: 28 В постоянного напряже- ния. Электрические схемы светового и зву- кового сигналов гальванически развязаны
