Преобразователь ИП44 (ВШПА.421412.100.120) предназначен для возбуждения обмотки вихретоковых датчиков ДВТ70 и преобразования наклона контролируемой поверхности в пропорциональный унифицированный токовый сигнал (1-5 мА, 4-20 мА).







Таблица 1. Основные технические характеристики

Параметр Значение
Диапазоны измерения наклона (S), мм/м ±1,0; ±2,0; ±5,0
Выходной сигнал (от и до включ.), мА 1 – 5; 4 – 20
Сопротивление нагрузки, Ом, не более 2000; 500
Пределы допускаемой основной приведенной погрешности измерения, % ±2,5
Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды, % ±10,0
Рабочий температурный диапазон (от и до включ.), °С от 0 до +70
Напряжение питания, В  +(18 - 36)
Ток потребления, мА, не более 100
Габаритный размер, мм 101х62х30
Тип разъема для подключения датчика СРГ 4 ТВ



Таблица 2. Преобразователь ИП44 с датчиком измерения наклона поверхности ДТВ70

Выходной сигнал
постоянного тока
Диапазон измерения Тип датчика Длина кабеля
датчика
1 – 5 мА,
4 – 20 мА
± 1,0 мм/м;
± 2,0 мм/м;
± 5,0 мм/м
ДТВ70 3 м,
5 м,
7 м

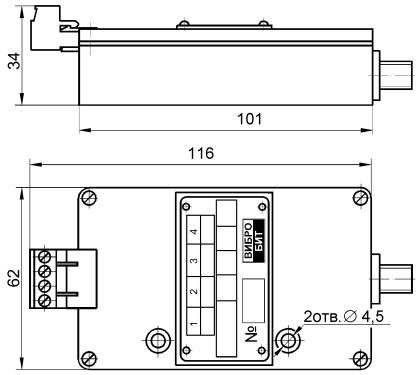

Рисунок 1. Габаритный чертеж ИП44

Применение

С датчиками ДВТ70:

  • Наклон поверхности.



Аксессуары

  • Коробка преобразрвателей КП13;
  • Коробка преобразователей КП23В;
  • Комплект крепежа.
