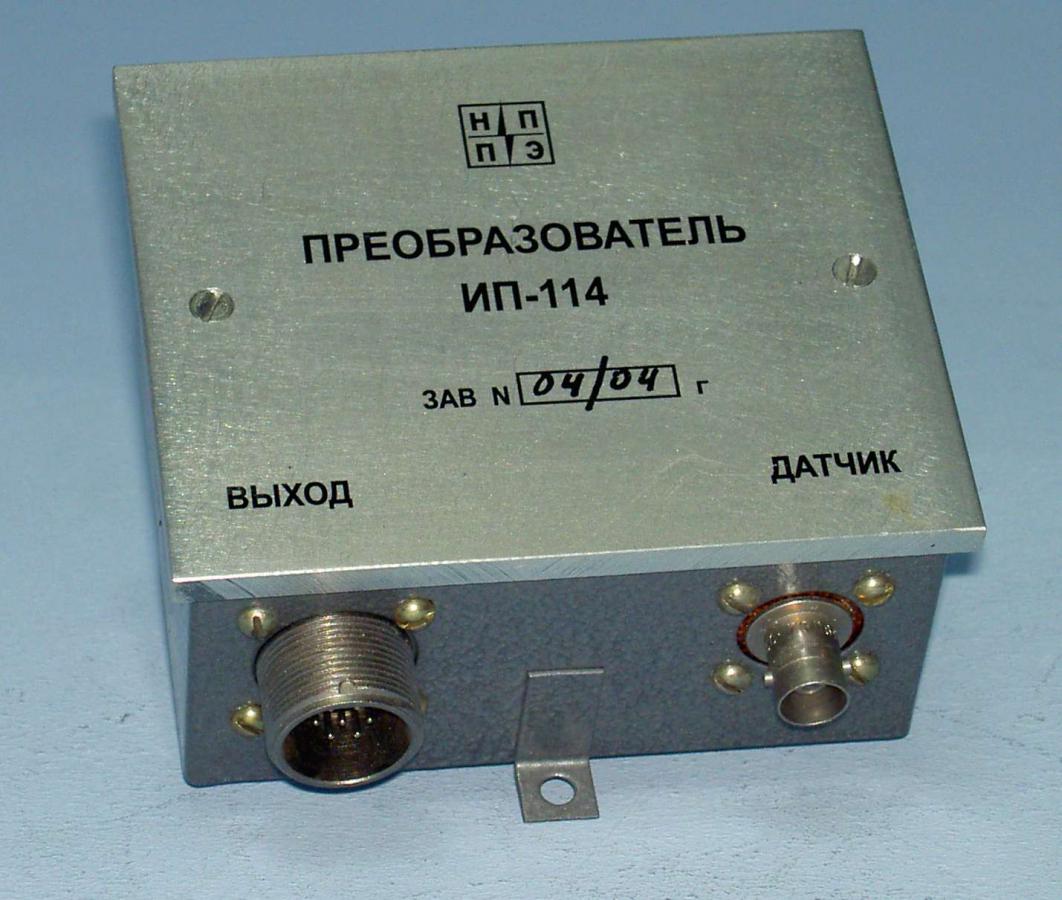

Измеритель частоты вращения (тахометр) ИП-114 предназначен для бесконтактного измерения частоты вращения вала турбины из хромоникелевых ферромагнитных сталей с индикацией в цифровой форме, преобразования частоты вращения в унифицированный сигнал постоянного тока и сигнализации при достижении заданного значения. Тахометр выдает сигнал останова турбины, имеет режим запоминания максимума частоты вращения и режим измерения зазора датчика относительно вала турбины, имеет уставку на понижение частоты вращения и быструю уставку. Применяется для любых типов турбин или подобного оборудования.

Наименование параметра Значение по ТУ
Диапазон измерения частоты вращения, об/мин
Дискретность измерения 1 об/мин.
0 ÷ 4000
или 0 ÷ 10000
Абсолютная погрешность измерения частоты вращения, об/мин, не более ± 1
Основная приведенная погрешность унифицированного сигнала, %, не более ± 1
4.Основная абсолютная погрешность срабатывания сигнализации (для П1, П2, А1) об/мин, не более
для А2 об/мин, не более

± 1
± 25
5.адержка срабатывания аварийной и предупредительной сигнализации (А1, П1, П2), сек., не более
аварийной сигнализации (А2), мсек, не более
Т- период вращения вала


2Т+12
Время измерения и индикации в диапазоне:
0 ÷ 4000 об/мин и 0 ÷ 10000 об/мин
При увеличении оборотов
1 мин.N < 92 об/мин
1 сек. N ≧ 92 об/мин
При снижении оборотов
1 сек. N >60 об/мин
1 мин. N ≦ 60 об/мин
Начальный (установочный) зазор между датчиком и контрольной поверхностью ротора, мм 1,0 ⌃+0,25
Рабочий диапазон зазора, мм 0,5 ÷ 2
Унифицированный выходной сигнал постоянного тока, мА, при нагрузке:
не более 2 кОм
не более 500 Ом

0 ÷ 5
или 4 ÷ 20
Предел дополнительной погрешности унифицированного сигнала, %, от воздействия:
температуры
относительной влажности


± 1,5
± 2,5
Сопротивление цепей питания и сигнализации, МОм, не менее:
в нормальных климатических условиях
в условиях предельной влажности

40
2
лектрическая изоляция должна выдерживать в течение одной минуты без пробоя испытательное напряжение, кВ
в цепях питания
в цепях сигнализации


1,5
0,5
Коммутационная возможность реле сигнализации и защиты, А
при постоянном токе напряжением от 6 до 30В
при постоянном или переменном токе напряжением от 30 до 220В

0,1 - 2,0
0,05 - 0,1
Время установления рабочего режима, мин 5
Питание устройства осуществляется от сети переменного тока 220В 50Гц. Потребляемая мощность, ВА, не более 8
Напряжение индустриальных радиопомех, дБ, не более
на частотах от 0,15 до 0,5 МГц.
на частотах от 0,5 до 2,5 МГц.
на частотах от 2,5 до 30 МГц.

80
74
66
Габаритные размеры, мм, не более
датчика
преобразователя
блока контроля

⌀ 12 х 40
105 х 50 х 100
100 х 170 х 200
Длина кабеля датчика, м 5 ± 0,1
Наработка на отказ (Т⌄о) при вероятности безотказной работы 0,9, час, не менее 2,5 x 10^4
Средний срок службы, лет 10
Масса, кг., не более
блока
преобразователя
датчика
комплекта


0,35
0,1
4
