Датчик ИП-107 к к приборам

  • "Измеритель осевого сдвига ИП-107"
  • "Измеритель перемещения ИП-117"









Наименование параметра Значение по ТУ
Габаритные размеры, мм (⌀ х шаг х L) М16 х 1 х 35
Диапазон измерения смещения, мм 1 - 0 - 1
2 - 0 - 2
Длина кабеля, м.

8
Рабочая температура, °C 0 - 100

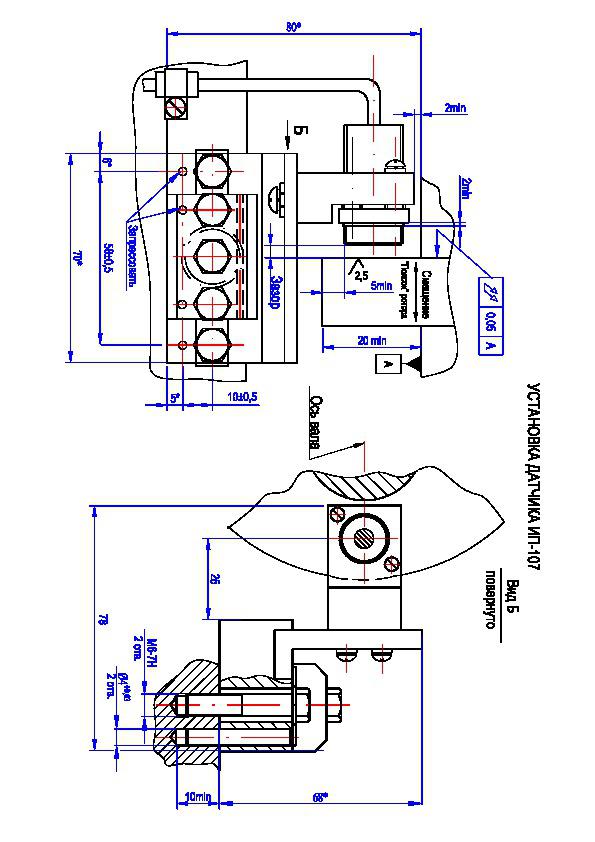

Пример монтажа датчика(ов)


Выпускаются несколько модификаций датчика, с одинаковыми характеристиками, но различными габаритными размерами.
Варианты датчиков:
=========================================== (⌀ х шаг х L) =====
Основной (наиболее часто встречающийся)_____ М16 х 1 х 35 мм
Удлиненный _________________________________ М16 х 1 х 60 мм
Увеличенного диаметра ______________________ М27 х 1 х 80 мм
Датчик с фланцем ___________________________ М16 х 1
==========================================================
Обращаем Ваше внимание, что при установке датчика ИП-107 ротор на подавляющем большинстве турбин (не на всех) надо толкнуть (домкратом до упора) от переднего "Стула" в сторону Генератора.
Однако направление сдвига ротора зависит от конструктива конкретной турбины.
Сверьтесь с имеющейся документацией на турбоагрегат.
Направление смещения ротора в сторону первого упорного подшипника.
