Таблица 1. Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения продольного смещения, мм | 0 - 120 |
| Диапазон измерения поперечного смещения, мм | 0 - 25 |
| Основная погрешность задания смещения, мм | ±0,02 |
| Габаритные размеры, мм | 250x130x195 |
| Масса, не более, кг | 12 |
1 - основание
2 - суппорт
3 - каретка
4 - стойка установки индикатора
5 - стойка утановки датчиков
6 - плита контрольная
7 - линейка
8 - винт продольного смещения
9 - винт поперечного смещения
10 - маховичок
11 - основание крепления датчика
12 - датчик ДВТ10, ДВТ20 или ДВТ30
13 - индикатор часового типа ИЧ50

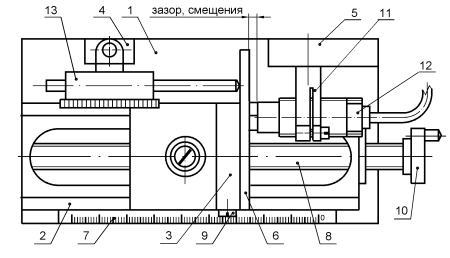

Рисунок 1. Установка датчиков ДВТ10, ДВТ20, ДВТ30
12 - датчик ДВТ60

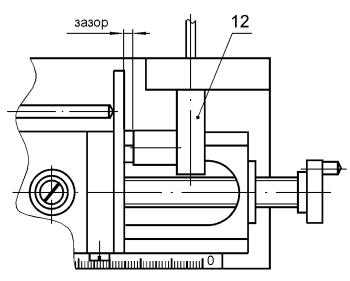

Рисунок 2. Установка датчика ДВТ60
12 - датчик ДВТ40
14 - индикатор часового типа ИЧ10
15 - поясок
16 - бобышка

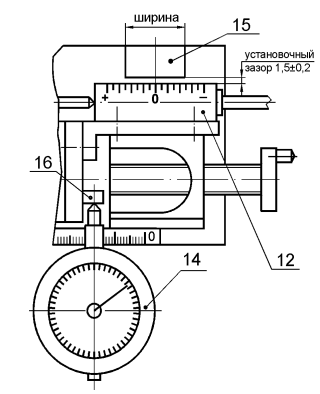

Рисунок 3. Установка датчика ДВТ40
Принцип работы
При установке датчиков в соответствии с рисунками 1 и 2, смещение контрольной плиты относительно датчика создается перемещением каретки, при вращении маховичка на ходовом винте суппорта. По шкале индикатора часового типа ИЧ50 производится отсчет параметра смещения.
При установке датчиков в соответствии с рисунком 3, смещение датчика относительно пояска создается перемещением каретки, при вращении маховичка на ходовом винте суппорта. По шкале индикатора часового типа ИЧ50 производится отсчет параметра смещения.
Установка зазора между пояском и датчиком производится вращением винта поперечного смещения. По шкале индикатора часового типа ИЧ10 производится контроль установки зазора.
Поверка стенда заключается в поверке индикатора часового типа ИЧ50, как линейного измерителя.
При калибровке датчиков должны использоваться контрольная плита и поясок, изготовленные из материала объекта контроля.
Проверка
С преобразователем ИП34:
Датчик ДВТ10;
Датчик ДВТ20;
Датчик ДВТ21;
Датчик ДВТ22;
Датчик ДВТ23;
Датчик ДВТ30;
Датчики ДВТ60.
С преобразователем ИП42:
Датчики ДВТ40.
