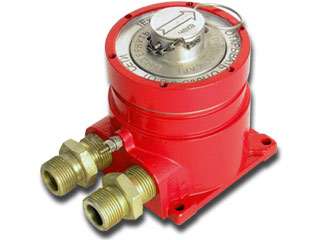

Извещатели пожарные ручные взрывозащищенные адресные ЕхИП535-1В-АДР и ЕхИП535-1В-Г-АДР
Извещатели пожарные ручные взрывозащищенные адресные ЕхИП535-1В-АДР и ЕхИП535-1В-Г-АДР соответствуют ТУ 4371-091-12150638-2002 и предназначены для непрерывной круглосуточной работы (обеспечение возможности передачи в интерфейс RS485 пожарной сигнализации, тревожного извещения по протоколу MODBUS(RTU) при включении приводного элемента) в системах автоматической пожарной сигнализации и пожаротушения.
Извещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
По своим техническим характеристикам (кроме схем включения), массе, габаритным и установочным размерам извещатели ЕхИП535-1В-АДР и ЕхИП535-1В-Г-АДР соответствуют извещателям ЕхИП535-1В и ЕхИП535-1В-Г (см. информацию выше) Схема включения Извещателей показана на рисунке 1.
Выходным сигналом извещателей ЕхИП535-1В-АДР и ЕхИП535-1В-Г-АДР является выход интерфейса RS485 по протоколу MODBUS(RTU). Извещатели подключаются в сеть параллельно по четырёхпроводной линии связи. Последний извещатель в сети должен содержать резистор-терминатор Rт. При включении приводного элемента извещателя на передней панели мигает светодиод красного цвета с частотой 0,5…5,0 Гц.
В качестве линии связи используется витая пара. Максимальная длина линии связи L=1000м.
Извещатель может использоваться с приёмоконтрольными приборами, контроллерами АСУПТ и ПК работающих по протоколу MODBUS(RTU). В одной сети с извещателями могут находиться любые другие извещатели и устройства, работающие по протоколу MODBUS(RTU).
Максимальное количество приборов в сети ограничивается нагрузочной способностью интерфейса RS485 применяемого ПКП и находится в пределах от 32 до 247 штук.
Диапазон адресов в соответствии с протоколом MODBUS(RTU) от 0 до 247.
Пример записи при заказе:
1 - тип прибора ЕхИП535-1В-АДР и ЕхИП535-1В-Г-АДР;
2 - материал корпуса : С - Ст20, Н- 12Х18Н10Т, А – алюминиевый сплав,
3 - тип штуцера (кабельного ввода):
- Т- для трубной прокладки кабеля с присоединительной резьбой G¾-В;
- Т - G½ -для трубной прокладки кабеля с присоединительной резьбой G½-В (от 8 до 12мм);
- К - под кабель для открытой прокладки ;
- Б - под бронированный кабель;
М - для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорука-
ва Герда-СГ (см. стр. 149, рис.3).
4 – диаметр подключаемых кабелей: - без обозначения – от 8 до 14 мм;
- 18 - от 14 до 18 мм
5 - обозначение технических условий

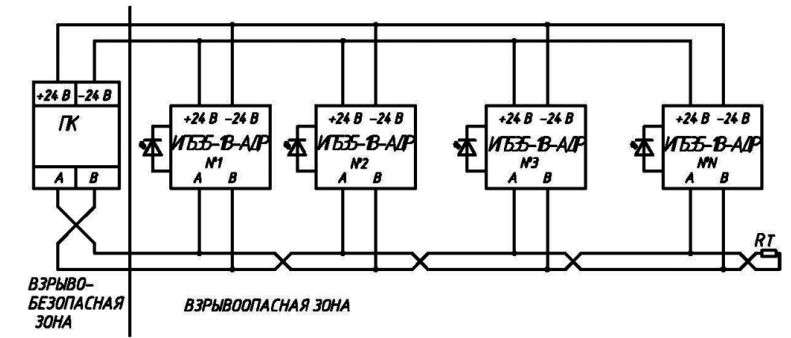

Рис 1. Электрическая схема подключения ручных взрывозащищенных адресных извещателей к приёмо-контрольному пульту или персональному компьютеру управляющему АСУТП (контроллеру АСУТП).
