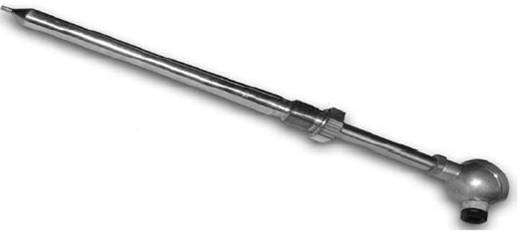

ТХА/1-1387

Вернуться назад

Для измерения температуры контактным способом газотурбинных и паротурбинных установках на объектах теплоэнергетики циклически меняющихся и постоянных температур:

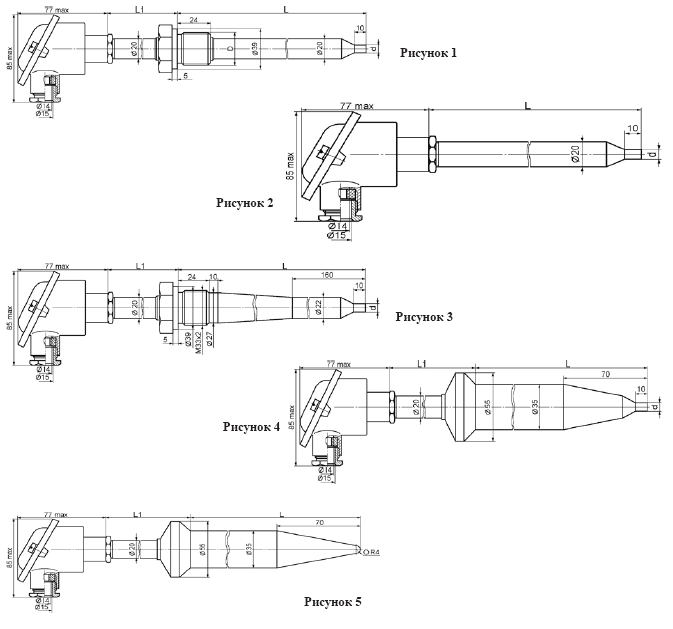

- продуктов сгорания жидкого и газообразного топлива до 900 °С в пульсирующем потоке, движущемся со скоростью до 170м/с с давлением до 3,0 МПа, скорость изменения температуры измеряемой среды – до 150 °С/мин. (рис. 1, 2, 3). Материал арматуры – сплав ХН45Ю.

- перегретого пара до 585 °С в потоке со скоростью до 60 м/с при давлении до 25,5 МПа (рис. 4), материал арматуры – сталь 12Х1МФ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-136-12150638-2006:

Диапазон измеряемых температур, °С: – для рис. 1, 2, 3 – от 0 до плюс 900

- для рис. 4 – от 0 до плюс 585

Показатель тепловой инерции, с: – рис. 1, 2, 3 (спай не изолирован) – 3

- рис. 4 (спай изолирован) – 15

Количество термоэлементов – один (рис.4), два (рис. 1, 2, 3)

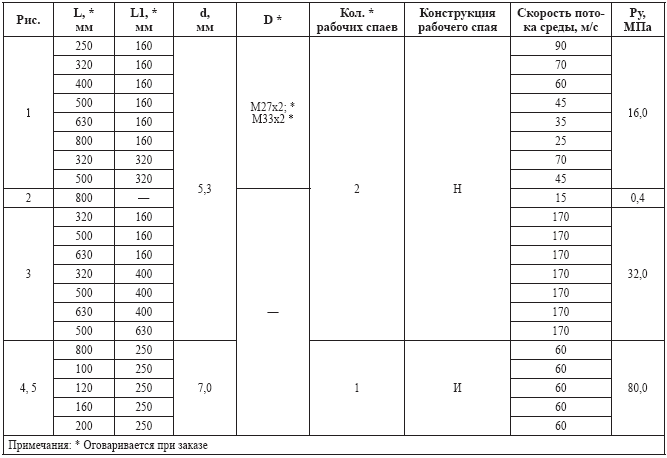

Размеры и параметры термопреобразователей ТХА/1-1387

Пример записи при заказе:

Преобразователь термоэлектрический ТХА/1-1387, рис. 1, длиной погружной части L=250 мм, материал арматуры – сплав ХН45Ю, два термоэлемента -

«Преобразователь ТХА/1-1387 двойн./ 1 / L=250 / ХН45Ю ТУ 4211-136-12150638-2006».
