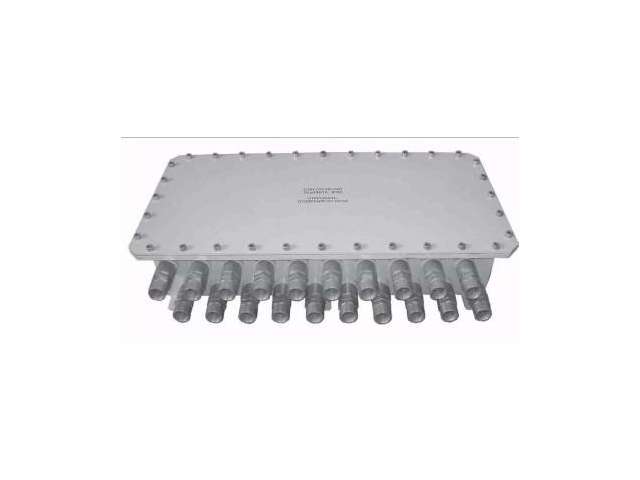

Коробки соединительные унифицированные взрывозащищенные  ЕхКСУВ ПС


   Коробки соединительные унифицированные взрывозащищенные  ЕхКСУВ–ПСКоробки соединительные унифицированные взрывозащищенные стальные прямоугольные сварные ЕхКСУВ ПС (далее коробки) соответствуют требованиям технических условий ТУ 3449-092-12150638-2002 и предназначены для ввода электрических кабелей диаметром от 8 до 28мм. Коробки применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.п.) во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ 51330.13-99.

Технические характеристики:

1. Степень защиты от воды и пыли- IP65 по ГОСТ 14254-96.

2. Маркировка взрывозащиты- 1ЕхdIIBT6 по ГОСТ Р 51330.0-99.

3. Возможный материал корпуса соединительных коробок ЕхКСУВ-ПС и кабельных вводов- углеродистая конструкционная сталь с защитным покрытием (климатические исполнение УХЛ 3.1 в диапазоне температур от минус 30°С до плюс 50°С в атмосфере типа ІІ по ГОСТ 15150-69)- индекс в обозначении- С и нержавеющая сталь 12Х18Н10Т (климатическое исполнение ХЛ1.1 в диапазоне температур от минус 60°С до плюс 70°С атмосфере типа ІІ, ІІІ и ІV по ГОСТ 15150-69)- индекс в обозначении- Н.

4. Возможное количество отверстий под кабельные вводы на коробках соединительных от 2 до 22.

5. Каждая соединительная коробка имеет два отверстия (№1..№2), с присоединительной резьбой G1½ для установки кабельных вводов под круглый кабель диаметром от 16 до 28мм и остальные отверстия, согласно исполнениям, с присоединительной резьбой G ¾ под круглый кабель диаметром от 8 до 14мм, в соответствии с табл.1.

Примечание: Если номера кабельных вводов не указаны в заказе, то коробки изготавливаются на максимальное количество вводов.

6. Каждый кабельный ввод под резьбу G1½ имеет резиновые уплотнения, позволяющие ввести и закрепить круглый кабель диаметром от 16 до 22мм (16-18, 18-20, 20-22мм)и от 22 до 28мм (22-24, 24-26, 26-28мм). Каждый кабельный ввод под резьбу G ¾ имеет резиновые уплотнения, позволяющие ввести и закрепить круглый кабель диаметром от 8 до 14мм (8-10, 10-12, 12-14мм).

7. Каждый кабельный ввод комплектуется заглушкой, позволяющей заглушить ввод в процессе монтажа и эксплуатации на весь срок службы изделия.

8. Коробки соединительные могут комплектоваться контактными зажимами (клемными парами) с максимальным сечением провода, подводимого к контактам колодки: 2,5; 4,0; 6,0; 10,0 и 16,0мм2.

Возможное количество пар зажимов, сечение жил проводов, и максимальные токи для коробок различных исполнений представлены в табл.2

9. Расположение клеммных блоков- однорядное.

Таблица 1.

Обозначение коробки, габарит коробки Габаритные размеры (без учета кабельных вводов), мм, не более Максимальное количество отверстий под кабельный ввод G¾(c одной стороны) Максимальное количество отверстий под кабельный вводG1½ Масса, кг, не более
ЕхКСУВ ПС250 250х250х155 5 2 15
ЕхКСУВ ПС370 370х250х155 9 2 22
ЕхКСУМ ПС500 500х250х155 13 2 27
ЕхКСУВ ПС600 600х250х155 17 2 32
ЕхКСУВ ПС700 700х250х155 20 2 35



  Примечание – Расположение отверстий под кабельные вводы с присоединительной резьбой G ¾ – только с одной стороны коробки, а отверстий под кабельные вводы с присоединительной резьбой G 1 ½ – расположены с двух сторон соединительные коробки на одной оси, которая смещена от центральной оси коробки соединительные для удобства монтажа проводов на клеммы. Иное расположение отверстий под кабельные вводы оговаривается при заказе на схеме расположения кабельных вводов.

Таблица 2.

Тип и габариты коробки Сечение жил, мм2 Допускаемый ток через одну пару зажимов А (напряжение до 550В)
ПС250 ПС370 ПС500 ПС600 ПС700
Максимальное количество пар зажимов, шт.
30 50 70 90 105 2,5 23
30 50 70 90 105

4,0

30
23 38 53 68 78 6,0 39
19 30 43 53 62

10,0

53
15 25 35 44 50 16,0 72

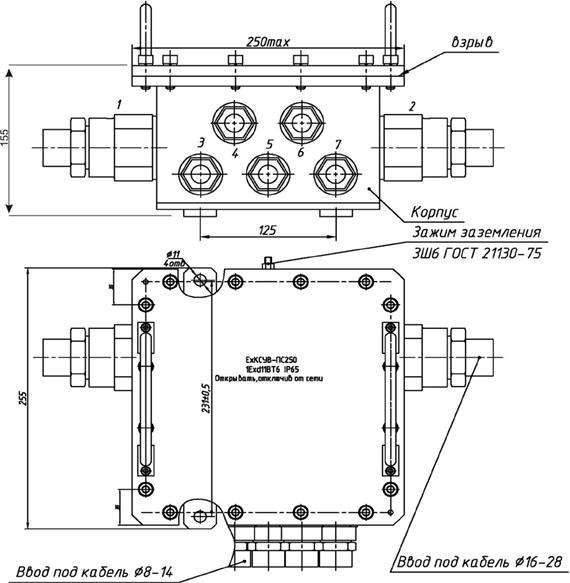

Габаритные, установочные и присоединительные размеры коробки ЕхКСУВ–ПС–250Рис.1. Габаритные, установочные и присоединительные размеры коробки ЕхКСУВ ПС–250.

Номера кабельных вводов приведены условно.
Кабельные вводы 1 и 2 могут располагаться на боковой стенке напротив кабельных вводов 3–7.

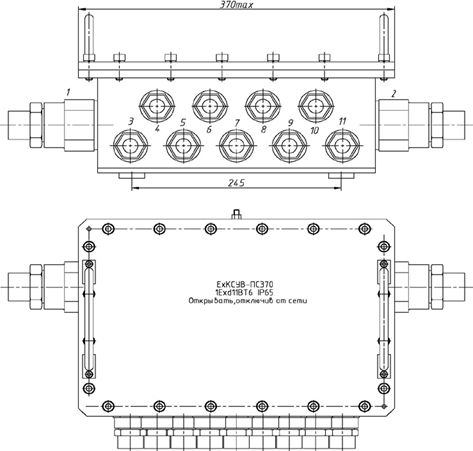

размеры коробки ЕхКСУВ–ПС–370Рис.2 Габаритные, установочные и присоединительные размеры коробки ЕхКСУВ ПС–370. Кабельные вводы №1,2 могут быть расположены  на противоположной стенке от кабельных вводов
3–11. Остальное см. рис.1.

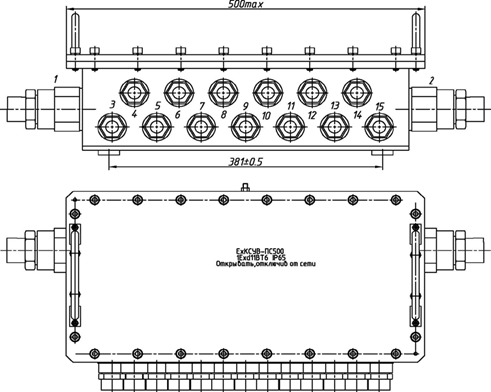

установочные и присоединительные размеры коробки ЕхКСУВ–ПС–500Рис.3 Габаритные, установочные и присоединительные размеры коробки ЕхКСУВ ПС–500. Кабельные вводы №1,2 могут быть расположены  на противоположной стенке от кабельных вводов

3–15. Остальное  смотри рис. 1.

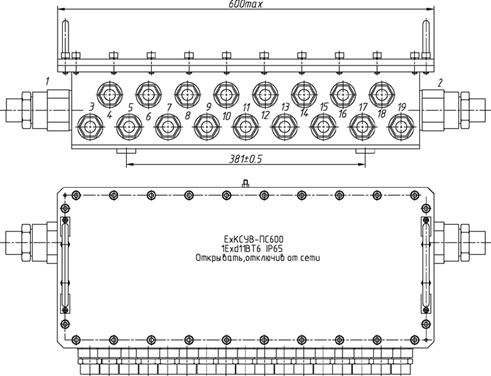

установочные и присоединительные размеры коробки ЕхКСУВ–ПС–600Рис.4. Габаритные, установочные и присоединительные размеры коробки ЕхКСУВ ПС–600. Кабельные вводы №1,2 могут быть расположены на противоположной стенке от кабельных вводов

3–19. Остальное смотри рис. 1.

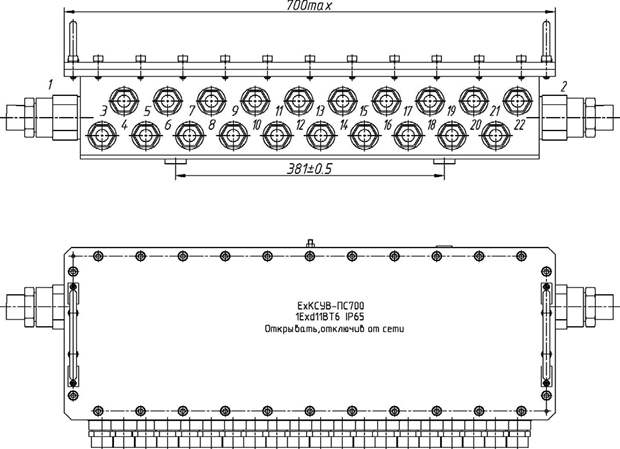

Габаритные, установочные и присоединительные размеры коробки ЕхКСУВ–ПС–700Рис.5 Габаритные, установочные и присоединительные размеры коробки ЕхКСУВ ПС–700. Кабельные вводы №1,2 могут быть расположены  на противоположной стенке от кабельных вводов
3–22. Остальное  смотри рис. 1.

При заказе коробки тип и количество кабельных вводов и заглушек оговаривается отдельно.



Конструкция кабельного ввода ЕхКВРис.6– Конструкция кабельного ввода ЕхКВ для открытой прокладки кабеля.







Конструкция кабельного ЕхКВ–ТРис.7– Конструкция кабельного ввода ЕхКВ–Т
для прокладки кабеля в трубе. Остальное смотри рис.6.





 Конструкция кабельного ввода ЕхКВ–БРис.8– Конструкция кабельного ввода ЕхКВ–Б

для прокладки бронированного кабеля. Остальное смотри рис.6.

Конструкция кабельного вводаРис 9– Конструкция кабельного ввода ЕхКВ–М

для прокладки кабеля в металлорукаве. Остальное смотри рис.6.

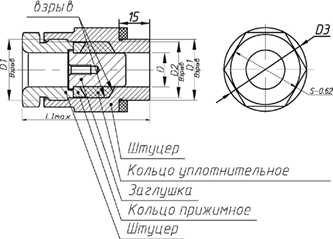

Конструкция заглушки ЕхЗУ Рис 10. Конструкция заглушки ЕхЗУ (D , D , S из табл.3).







Таблица 3. – размеры кабельных вводов

Рис. d D1 D2 D3 L1 L2 D S
6 8-14 G¾-B 24+0,1 36,6 70 90 15 32
16-22 G1½-B 44+0,1 61,3 80 100 23 55
22-28 G1½-B 44+0,1 61,3 100 100 29 55
7 8-14 G¾-B 24+0,1 36,6 70 90 15 32
16-22 G1½-B 44+0,1 61,3 80 100 23 55
22-28 G1½-B 44+0,1 61,3 100 100 29 55
8 8-14 G¾-B 24+0,1 36,6 70 90 15 32
16-22 G1½-B 44+0,1 61,3 80 100 23 55
22-28 G1½-B 44+0,1 61,3 100 100 29 55
9 8-14 G¾-B 24+0,1 36,6 70 90 15 32
16-22 G1½-B 44+0,1 61,3 80 100 23 55
22-28 G1½-B 44+0,1 61,3 100 100 29 55



Примечания. Допускается поставка кабельных вводов с другой присоединительной резьбой и диаметром кабеля, а также с другим  расположением отверстий под кабельные вводы. При этом при заказе соединительные коробки необходимо приложить схему размещения и необходимые типы и размеры кабельных вводов и заглушек.

При записи коробки в технической документации и при заказе необходимо указать:

- тип и габариты коробки в зависимости от максимального количества кабельных вводов в соответствии с таблицей 1 и габаритными чертежами (ЕхКСУВ ПС250 … ЕхКСУВ ПС700);

- условное обозначение материала корпуса коробки (С- сталь 20, Н- сталь 12Х18Н10Т);

- количество отверстий под кабельные вводы с присоединительной резьбой G¾ и G1½ или указать эту информацию на схеме размещения кабельных вводов. При отсутствии этой информации коробки поставляются с максимальным количеством отверстий для соответствующего габарита коробки. Допускается указать условный номер отверстий по рисункам 1- 5 с указанием присоединительной резьбы, например: G1½ (№ 1); G¾ (№ 3,4,5)

- количество клеммных блоков и через дробь сечение жил присоединяемых проводов в соответствии с максимальным ограничением по таблице 2. При заказе контактного набора на разное сечение присоединяемых проводов указываются последовательно слева направо каждое сочетание контактных наборов (например 4/2,5мм2 + 4/6мм2);

- обозначение технических условий.

Пример записи коробки:

Коробка соединительная ЕхКСУВ-ПС700 в корпусе из стали 20 на максимальное количество отверстий с присоединительной резьбой G¾ 20 шт., с 80 клеммными блоками на максимальное сечение присоединяемых жил 2,5мм 2 :

Соединительная коробка ЕхКСУВ ПС700-С-80/2,5мм2 ТУ 3449-092-12150638-2002.

То же в корпусе из коррозионно-стойкой стали 12Х18Н10Т, с одним отверстием №1 с присоединительной резьбой G 1½ с отверстиями № 13- 22 с присоединительной резьбой G¾, с отсутствующими кабельными вводами № 3- 12, с 20 клеммными блоками для подсоединения проводов с максимальным сечением жил 2,5мм2 и 20 клеммными блоками для подсоединения проводов с максимальным сечением жил 4мм 2 :

Коробка соединительная ЕхКСУВ ПС700-Н-(№1 G1½, №13-22 G¾)-(20х2,5мм2 + 20х4мм2) ТУ 3449-092-12150638-2002.

Пример записи кабельного ввода:

Кабельный ввод ЕхКВ из нержавеющей стали с присоединительной резьбой G¾ для монтажа бронированного кабеля с диаметром по наружной изоляции 8-10мм:

Ввод кабельный ЕхКВ-Б-Н-G¾-8…10мм ТУ 3449-092-12150638-2002.

Пример записи заглушки:

Заглушка ЕхЗУ из конструкционной углеродистой стали с присоединительной резьбой G¾: Заглушка ЕхЗУ-G¾-C ТУ 3449-092-12150638-2002.
