ТХА/1-9518, (ТХК, ТНН, ТЖК)/1-9518

Вернуться назад

Для измерения температуры в реакторах установок каталитического реформинга и гидроочистки нефтепродуктов.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-136-12150638-2006

Максимальное количество зон – 10

Максимальная длина (L1) , мм – 20000

Диапазон измеряемых температур, °С

- ТХА/1-9518 – от 0 до плюс 800

- ТХК/1-9518 – от 0 до плюс 600

Класс допуска:

- ТХА/1-9518, ТХК/1-9518 – 2

конструкция рабочего спая – И, Н

количество рабочих спаев в зоне – 1

Материал чехла и штуцера – сталь 12Х18Н10Т

Штуцер – неподвижный

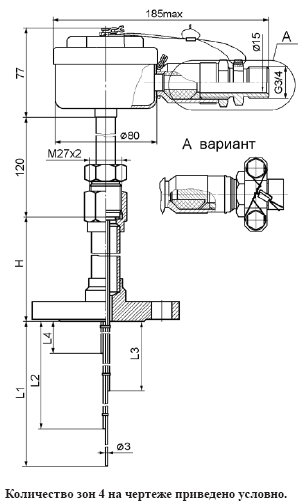

Количество зон и размеры, обозначенные буквами, оговариваются при заказе.

При заказе необходимо указать исполнение фланца по ГОСТ 12815-80, условный проход Ду и условное давление Ру по ГОСТ 12821-80 или прислать чертеж фланца.

При заказе термопреобразователя без фланца размеры L отсчитываются от опорной поверхности штуцера (Н=0)

Пример записи при заказе:

Преобразователь термоэлектрический мод. ТХК/1-9518 с изолированным рабочим спаем «И»с длиной чехла L=3885 мм, с тремя зонами, с длиной концов (зон) l1=1590 мм, l2=2800 мм, l3=3850 мм

«Термопара ТХК/1-9518-И-3/3885/1590/2800/3850».
