НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ

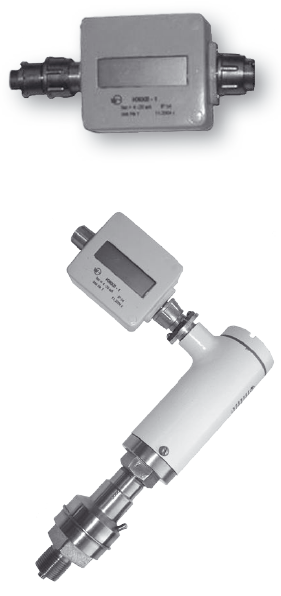

Индикаторы жидкокристаллические выносные ИЖКВ-1В (далее индикаторы) предназначены  для цифровой индикации стандартного выходного сигнала 4-20, 0-5, 5-0 и 20-4 мА от датчиков давления Дон-17 и других устройств, имеющих подобный сигнал, в любых единицах, задаваемых пользователем. Индикаторы предназначены для установки непосредственно на датчиках на стандартный выходной разъем или на конструкциях в раз- рыв линии внешних соединений.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Конструкция   индикаторов    приведена    на Рис.1. С помощью кнопок Кн1, Кн2, Кн3, расположенных на плате индикатора, пользователь устанавливает величину измеряемого параметра соответствующего началу, концу шкалы и положение десятичной запятой на экране дисплея.

Габаритные и присоединительные размеры на  Рис.2, а электрические схемы соединений на Рис. 3, 4, 5, 6.

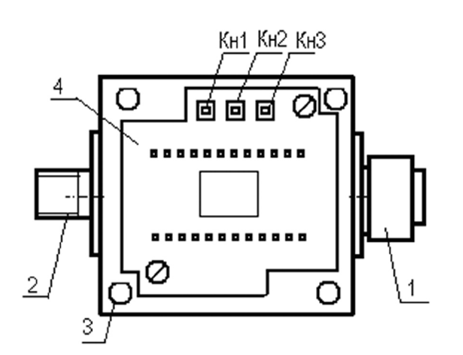

Рис. 1. Конструкция индикатора (вид сзади со снятой крышкой ) 1, 2 – входной и выходной разъемы 3 – корпус; 4 - электронная плата; Кн1,Кн2, Кн3 - кнопки настройки

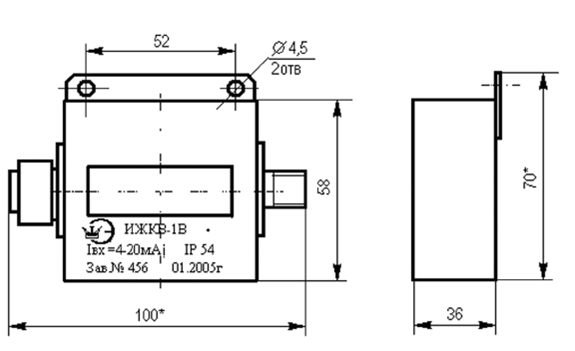

Рис. 2. Габаритные и присоединительные размеры индикатороров

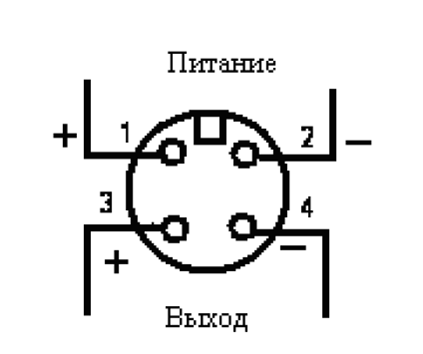

Рис. 3. Схема подключения входного и выходного разъемов индикаторов с входным сигналом 4 – 20мА

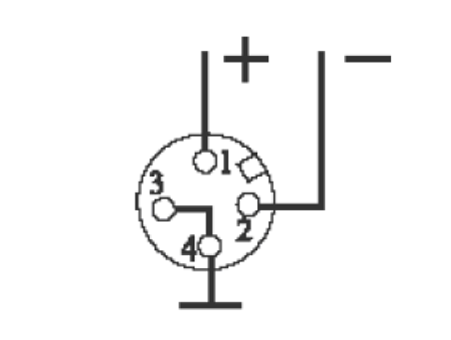

Рис. 4 . Схема подключения входного и выходного разъемов индикаторов с входным сигналом 0 – 5 мА

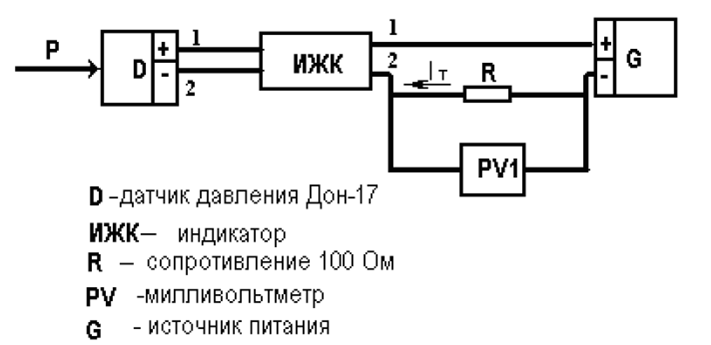

Рис. 5. Схема внешних соединений индикаторов с входным сигналом 4 – 20 мА

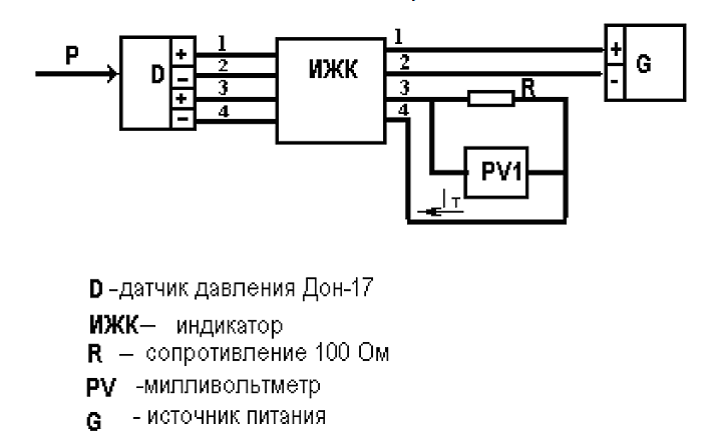

Рис. 6. Схема внешних соединений индикаторов с входным сигналом 0-5 мА



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Индикаторы имеют линейную характеристику индикации выходного сигнала. Сопротивление входному сигналу при максимальном входном сигнале для индикаторов 4-20 мА не превышает 200 Ом, а для индикаторов 0-5 мА -300 Ом. Предел допускаемой основной погрешности индикации не превышает 1%. Индикаторы соответствуют климатическому исполнению УХЛ2 по ГОСТ 15150 – 69 и устойчивы к воздействию окружающей среды в диапазоне температур от минус 30°С до 80°С и относительной влажности (95±3) % Степень защиты от воздействия воды и пыли IP54 по ГОСТ 14254-96.

По устойчивости к вибрационным механическим воздействиям индикаторы соответствуют виброустойчивому и вибропрочному исполнению N2 по ГОСТ Р 52931-2008.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

1 Индикатор жидкокристаллический выносной с входным токовым сигналом 0-5мА, шкала 0-6 м:

Индикатор ИЖКВ -1В-05-6м-ТУ 4210-112-12150638-2005

2 Индикатор жидкокристаллический выносной с входным токовым сигналом 4-20мА, шкала 0-25 кгс/см2

Индикатор ИЖКВ -1В-420-25 кгс/см2 -ТУ 4210-112-12150638-2005

3 Датчики давления в комплекте с индикатором

1 – обозначение типа и комплектности датчика;

2 – обозначение наличия индикатора
