Пожарный извещатель дымовой ИП212-1ВЛ «Линия»



Извещатель ИП-212-1ВЛ предназначен для применения в помещениях больших объёмов, в которых заведомо отсутствуют атмосферные явления в виде пыли, дождя и тумана.

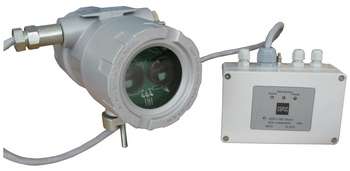

Извещатель ИП-212-1ВЛ состоит из взрывозащищённого приёмопередатчика ПРМД, отражателя и блока управления БУ (невзрывозащищённого исполнения).

Приёмопередатчик предназначен для применения во взрывоопасных зонах помещений классов 1 и 2 по ГОСТ Р 52350.10-2005, вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 52350.1-2006, маркировка взрывозащиты 1ExdIIBT6 X по ГОСТ Р 52350.0-2006.

Блок управления извещателя ИП-212-1ВЛ должен располагаться во взрывобезопасной зоне

Пример записи извещателя при заказе – Извещатель взрывозащищённый пожарный линейный ИП212-1ВЛ «Линия» ТУ 4371-150-12150638-2011



Технические характеристики

1. Диапазон расстояний между приёмопередатчиком и отражателем, м ………. от 8 до 120

2. Извещатель имеет три порога срабатывания, доступных потребителю (снижение ин- тенсивности луча, прошедшего через контролируемую среду, при котором блок управления формирует сигнал «Пожар»):…… 1,25 дБ (25%), 2 дБ (37%) и 3 дБ (50 %) .

Значение выбранного порога индицируется светодиодами в БУ.

3. Максимально-возможная ширина защищаемого одним извещателем пространства, м, не более …….................… 9

4. Максимально-возможная защищаемая одним извещателем площадь помещения, м2, не более ……………......... 900

5. Извещатель чувствителен к тестовым очагам пожара ТП-2, ТП-3, ТП-4 и ТП-5 по ГОСТ Р 53325-2009, приложение Н

6. Извещатель формирует сигнал ПОЖАР за время не более 10 с при увеличении оптиче-

ской плотности среды за время не более 5с на 5,2 дБ

7. Питание извещателя — постоянным током напряжением от 10 до 30 В. Номинальное напряжение питания – 24 В

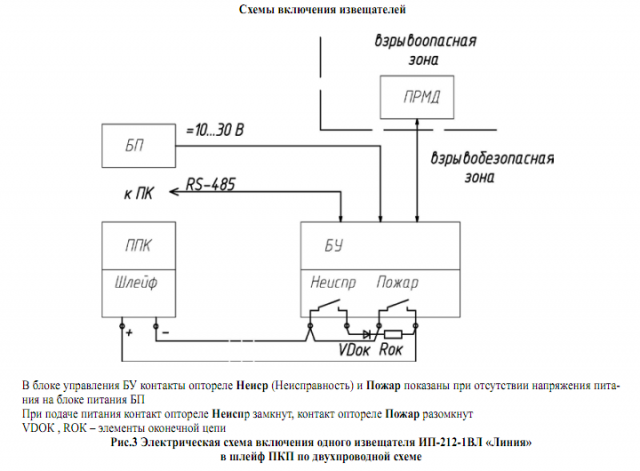

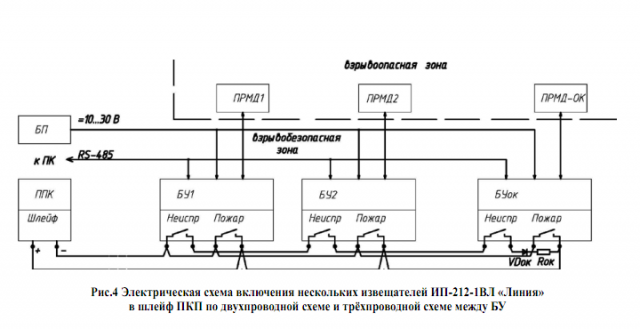

8. Подключение к шлейфу ПКП – по двухпроводной или трёхпроводной схеме. Предлагаемые схемы подключения к ПКП представлены на рисунках

Напряжение в шлейфе ПКП – постоянное или знакопеременное с длительностью обрат-

ного напряжения не более 0,1 с периодом повторения не менее 0,7 с.

9. Режимы работы извещателя:

- дежурный режим «Норма»;

- режим «Пожар»;

- режим «Неисправность»;

- режим «Настройка»

10. Световая индикация режимов работы извещателя реализована в блоке управления и на приёмопередатчике на светодиодах: красном – ПОЖАР, зелёном – НОРМА, жёлтом — НЕ- ИСПРАВНОСТЬ

Сигнал НЕИСПРАВНОСТЬ формируется в дежурном режиме при:

- при полном перекрытии луча извещателя или при снижения уровня интенсивности луча более 90% на длительность более 2 с;

- при отсутствии связи между приёмопередатчиком и блоком управления;

- при достижении предельного уровня компенсации загрязнения оптики 2,8дБ (48%) со скоростью изменения оптической плотности среды не более 0,268дБ за 30мин.

11. Для исключения конденсации влаги на стекле приёмопередатчика при снижении тем- пературы внутри корпуса ниже + 10°С включаются обогреватели стекла, которые выключа- ются при температуре +20°С

12. Потребляемая мощность Вт, не более:

- в дежурном режиме ……………………………………………………………………………………………… 2,4

- в режиме «Пожар» ……………………………………………………………………………………………….. 2,4

- при работе обогревателей стекла приёмопередатчика ………………………………………..........……. 6,0

13. Выходные сигналы — релейные

Логика работы оптореле ПОЖАР.

В дежурном режиме контакт разомкнут, в режиме ПОЖАР- замкнут (сопротивление кон-

такта <20 Ом).

Логика работы оптореле НЕИСПРАВНОСТЬ

В дежурном режиме контакт замкнут (сопротивление контакта <20 Ом), в режиме НЕ-

ИСПРАВНОСТЬ контакт разомкнут.

14. Выходной сигнал цифровой обеспечивает двустороннюю связь с внешней ЭВМ по интерфейсу RS-485 по витой паре на расстояние до 500 м.

Функции цифрового сигнала:

- передача тревожных сообщений, адреса и сообщений о неисправности;

- дублирование переключателей в блоке управления;

- выбор рабочих частот для исключения влияния извещателей друг на друга (при исполь-

зовании нескольких извещателей.

15. Извещатель не формирует сигналы ПОЖАР или (и) НЕИСПРАВНОСТЬ при преры-

вании излучения на время не более (1,0±0,1) с

16. Извещатель сохраняет работоспособность при совместной работе двух извещателей путём настройки каждого на свою рабочую частоту

17. Извещатель устойчив к фоновой освещённости до 12 000 лк от источника искусствен-

ного и/или естественного освещения

18. Степень защиты от воды и пыли по ГОСТ 14254:

- приёмопередатчика …………………………………………………………………………………………… IP 66

- блока управления ………………………………………………………………………………………………. IP 54

19. Устойчивость к климатическим факторам по ГОСТ Р 52931-2008 группа С3 ( но для температуры эксплуатации извещателя от минус 10 до 55°С, относительная влажность до

95% при 35°С без конденсации влаги)

20. Устойчивость извещателя к вибрации по ГОСТ Р 52931-2008 группа N2

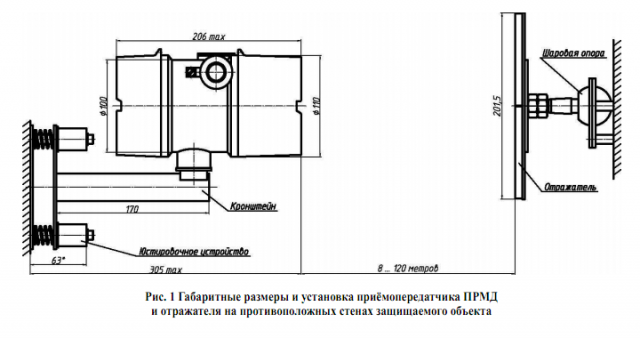

21. Габаритные размеры (без учёта кабеля) , мм, не более (длина х ширина х высота):

- приёмопередатчик (без кронштейна и кабельных вводов) ……………….....…….. 210х120х150

- блок управления с кабельными вводами (без учёта кабелей)…………………….. 160х200х60

- отражатель без кронштейна (ширина х высота х глубина) …………………....…….. 210х210х30

22. Конструкция приёмопередатчика на кронштейне обеспечивает возможность поворота:

- в горизонтальной плоскости на угол не менее ±90°;

- в вертикальной плоскости на угол не менее ±10°.

Конструкция отражателя на кронштейне обеспечивает возможность поворота в телесном угле, не менее ……15°

23. Длина линий связи:

- между приёмопередатчиком и блоком управления, …….. до 50 (при поставке – не более 20 м);

- между блоком управления и ППК, м ……………………………………………..................до 150 ;

- между блоком управления и внешней ЭВМ по RS-485 (по витой паре), м ………… до 500
