Пожарный извещатель дымовой ИП212-1В


    Извещатель пожарный дымовой ИП 212-1ВИзвещатель пожарный дымовой взрывозащищенный ИП 212 1В (ИП212-1В) соответствуют ТУ 4371-138-12150638-2007 и предназначен для обнаружения задымления малой концентрации в закрытых помещениях, передачи сигнала «Пожар» по двухпроводной линии связи на приёмо-контрольный пульт. Режим работы Извещателя в дежурном режиме – непрерывный.



Извещатель пожарный дымовой взрывозащищенный    Извещатели пожарные дымовые могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

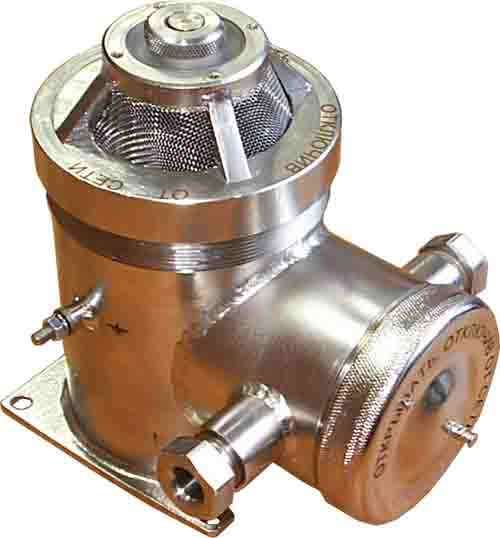

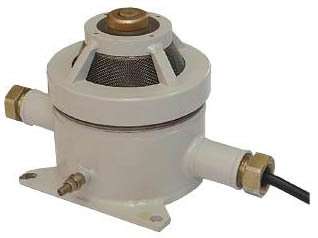

      Извещатель пожарный дымовой ИП 212 1В-А (ИП212-1В) (алюминиевый корпус) представлен на фото. Клеммная колодка расположена внутри корпуса. У Извещателя ИП 212 В-Н (ИП212-1В)  (корпус из нержавеющей стали) для удобства потребителей клеммная колодка расположена под отдельной крышкой

Технические характеристики ИП 212 (ИП212-1В)

1. Принцип действия оптико-электронный точечный

2. Маркировка взрывозащиты 1ЕxdiaIIBT6 Х, маркировка «ia» относится к электрической схеме (кроме клеммной колодки), маркировка «d» относится к клеммной колодке, что позволяет подключать Извещатель к не взрывозащищенному приёмо-контрольному пульту, расположенному вне взрывоопасной зоны

3. Включение в шлейф по двухпроводной схеме

4. Чувствительность, дБ\м 0,05…0,20

5. Инерционность срабатывания, с 6

6. Защищаемая зона в соответствии с НПБ 88-2001 (см таблицу 1)

7. Степень защиты оболочки по ГОСТ 14254-96 от воды и пыли IP31/IP54

8. Напряжение питания, В 11,5…28,0

Напряжение питания- постоянное или знакопеременное с длительностью обратного напряжения до 0,1 с с периодом повторения не менее 0,7 с.

9. Ток потребления, мА, не более: – в дежурном режиме 0,09

- в режиме ПОЖАР от 3 до 20

(зависит от напряжения питания и сопротивления токоограничивающего резистора)

10. Световая индикация- два светодиода красного цвета для индикации режима ПОЖАР

11. Масса, кг, не более: ИП212 1В-А 2,0

ИП 212 1В-Н 3,5

12.Габаритные размеры,мм, не более: (ширина х длина х высота)

ИП 212 1В-А 120 х 190 х 110

ИП 212 1В-Н155 х 170 х 160

Таблица 1

Высота установки

извещателя,м

Площадь, контролируемая

одним извещателем, м2

Максимальное расстояние,м
между извещателями от извещателя до стены
до 3,5 до 85 9,0 4,5
от 3,5 до 6,0 до 70 8,5 4,0
от 6,0 до 10,0 до 65 8,0 4,0
от 10 до 12,0 ДО 55 7,5 3,5



     Выходной сигнал «Пожар» формируется скачкообразным уменьшением внутреннего сопротивления до величины не более 650 Ом.

   Сигнал «Пожар» сохраняется после окончания воздействия дыма на извещатель. Сброс сигнала производится с приёмо-контрольного пульта отключением питания на время не менее 2,0 с.

    Извещатели могут эксплуатироваться в климатической зоне УХЛ3.1 по ГОСТ 15150-69 в диапазоне температуры окружающей среды от минус 20 до 50°С в атмосфере типа II по ГОСТ 15150-69.

    Материал корпуса Извещателей: коррозионностойкая сталь 12Х18Н10Т- индекс в обозначении- Н, алюминиевый сплав- индекс в обозначении- А.

   Извещатели поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G ½. В комплект каждого кабельного ввода входят резиновые уплотнения кабелей с диаметрами по поясной изоляции 8- 10 и 10- 12мм.

        Масса Извещателя не более 3,0 кг.

Пример записи при заказе:

ИП 212 1В  -  Н Б ТУ 4371-138-12150638
1 2 3 4

1- модель прибора (ИП 212 1В);

2- материал корпуса: Н- коррозионностойкая сталь 12Х18Н10Т

А- алюминиевый сплав с полимерным покрытием

3 – исполнения кабельных вводов для внешних подключений:

- Т- G ½ – прокладка кабеля в трубе с присоединительной резьбой Т- G ½-В

- Б- прокладка бронированного кабеля;

- К- прокладка открытого кабеля;

4- обозначение технических условий.

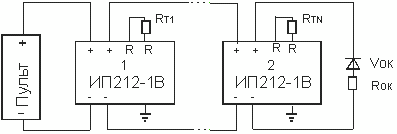

Схема подключения Извещателей ИП212-1ВРис. 1 Схема подключения Извещателей пожарных дымовых ИП 212 1В (ИП212-1В) к ПКП ВЭРС-ПК, Сигнал-20 и Гранит

VD-диод 1N4148 или КД522, Rт1- 470 Ом, Rт2- RтN – 1000 Ом, Rок- 1,2 к
Примечание – Резисторы Rт1- RтN и Rок потребитель устанавливает самостоятельно

ПКП Количество извещателей в шлейфе Rt, Ом Rnt, Ом Rok, кОм
ВЭРС-ПК до 2 шт 820 360 7,5
до 20 шт 10,0
Сигнал-20 до 20 шт перемычка перемычка 4,7
Гранит до 20 шт 820 820 3,9

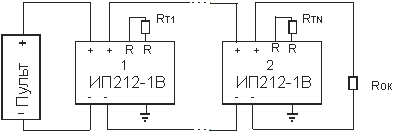

Схема подключения Извещателей ИП212-1В к ПКП ПС-4Рис. 2 Схема подключения Извещателей пожарных дымовых ИП 212 1В (ИП212-1В) к ПКП ПС-4





Схема подключения Извещателей ИП212-1В к ПКП ПС-4VD- диод 1N4148 или КД522, Rок- 2,4 к

Примечание: Перемычки между клеммами R- R потребитель устанавливает самостоятельно
Рис. 3 Схема подключения пожарных дымовых извещателей ИП 212 1В
(ИП212-1В) к ПКП для формировании сигнала ЖАР> при срабатывании одного Извещателя

Схема подключения Извещателей ИП212-1В к ПКПVD- диод 1N4148 или КД522, Rт1- RтN – 1800 Ом, Rок- 2,4 к Примечание – Резисторы Rт1- RтN и Rок потребитель устанавливает самостоятельно Рис. 4 Схема подключения Извещателей пожарных дымовых ИП 212 1В (ИП212-1В) к ПКП для формировании сигнала при срабатывании двух Извещателей дымовых пожарных

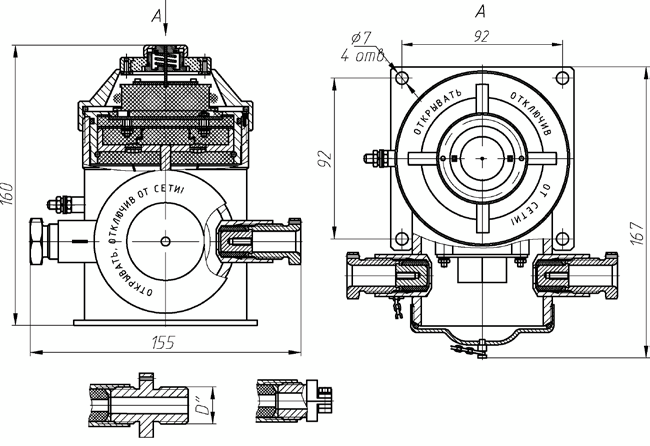

Габаритные размеры Извещателя ИП212-1В-Н в корпусе из коррозионностойкой сталиРис. 5 Габаритные размеры Извещателя пожарного дымового ИП 212 1В-Н (ИП212-1В) в корпусе из коррозионностойкой стали









Габаритные размеры Извещателя ИП212-1В-А в алюминиевом корпусеРис. 6 Габаритные размеры Извещателя пожарного дымового ИП 212 1В-А (ИП212-1В) в алюминиевом корпусе
