Оповещатели со сверхвысокой мощностью излучения (молния) ЕхОППС 1В СМ (ЕхОППС-1В-СМ)


  Оповещатели ЕхОППС–1В–СМОповещатели пожарные световые взрывозащищенные ЕхОППС 1В СМ (со сверхвысокой мощностью излучения) предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами.

  Оповещатели световые пожарные ЕхОППС 1В СМ поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G¾, (возможна поставка с присоединительной резьбой G ½). В комплект каждого кабельного ввода входят стальные заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8-10, 10-12 и 12-14мм.

  * По заказу выпускается специальная модель Оповещателя с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид и уровень взрывозащиты по ГОСТ Р 51330.1–99


1ЕхdIIСТ6
Степень защиты по ГОСТ 14254–96 IP 66

Применение в взрывоопасных зонах по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99


1 и 2 классов

Климатическая зона УХЛ3.1 от минус 30 до 50°С в атмосфере типа II по ГОСТ 15150–69

индекс в обозначении – С (углеродистая сталь с антикоррозионным покрытием)
Климатическая зона УХЛ3.1 и ХЛ1.1 от минус 60 до 70°С в атмосфере типа II, III или IV по ГОСТ 15150–69

индекс в обозначении –

Н (коррозионная сталь)

Климатическая зона УХЛ3.1 и ХЛ1.1 от минус 60 до 70°С в атмосфере типа II по ГОСТ 15150–69

индекс в обозначении –

А (алюминиевый сплав)


ТУ завода–изготовителя

ТУ 4371–078–12150638–

2002

* Комплектация каждого кабельного ввода резиновыми уплотнениями для кабеля d 8 – 10, 10–12 и 12 – 14мм


Да

Световой сигнал оповещателей контрастно различим при его (оповещателя) освещенности: до 700 лк в телесном угле обзора до, ° (градусов)
180
Цвет свечения (на выбор)  белый
Напряжение питания, В от 10,6 до 27,4 В постоянного тока (Uном=24В)
Схема подключения двухпроводная
Потребляемая мощность, не более, Вт. 12,0
Частота мигания 0,5 -5 Гц
Время непрерывной работы в режиме подачи тревожной сигнализации, не более, минут 10

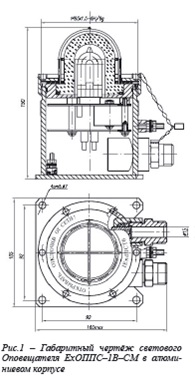

Габаритные размеры,мм, не более 160х105х150
Масса не более, кг 3,0

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

  Оповещатель пожарный световой взрывозащищенный ЕхОППС 1В СМ со сверхвысокой мощностью излучения ЕхОППС -1В-СМ, в корпусе из нержавеющей стали (Н), для прокладки кабеля в трубе с присоединительной резьбой G 3/4 (Т) : «Оповещатель пожарный световой взрывозащищенный ЕхОППС-1В-СМ-Н-Т -ТУ 4371-078-12150638-2002».

Ех ОППС 1В СМ - Н - Т - ТУ 4371-078-12150638-2002
1 2 3 4



ЕхОППС-1В-СМ-Н-Т1 – тип прибора – сверхвысокой мощности ЕхОППС-1В-СМ

2 – материал корпуса и исполнение:

С – Ст20, защитное покрытие, tраб °С от минус 30 до 50;

Н – 12Х18Н10Т, tраб °С от минус 60 до 70;

А – алюминиевый сплав, защитное покрытие, tраб °С от минус 60 до 70;

3 – тип штуцера (кабельного ввода):

- Т- для прокладки кабеля в трубе с присоединительной резьбой G¾ -В, диаметр наружной изоляции кабеля 8 – 14мм;

- Т- G½ – для прокладки кабеля в трубе с присоединительной резьбой G½-В, диаметр наружной изоляции кабеля 8 – 12мм;

- К – под кабель для открытой прокладки с диаметром наружной изоляции 8 – 14мм;

- Б – под бронированный кабель с диаметром наружной изоляции под броней 8 – 14мм;

4 – обозначение технических условий.
