К22

Вернуться назад

Компаратор К22 (ВШПА.421412.100.188) предназначен для возбуждения обмотки вихретоковых датчиков и формирования тахометрических импульсов в виде унифицированного токового сигнала (1-5 мА, 4-20 мА). Схема компаратора позволяет ему работать с контрольными поверхностями «паз», «шестерня», различными диапазонами измерения частоты вращения ротора. Для контроля зазора между датчиком и контрольной поверхностью в компараторе К22 предусмотрен диагностический выход по напряжению (0-10 В), пропорциональный воздушному зазору.

Таблица 1. Основные технические характеристики

Параметр A B V C*
Расстояние между датчиком и контрольной поверхностью из ферромагнитного материала, мм 0,8 - 1,5
Выходной сигнал, (от и до включ.):
 – логический «0»
 – логический «1»

1,0–1,3 мА
4,7–5,0 мА

4–5 мА
19–21 мА

1–2 В
20–22 В

0–0,1 мА
9,5–10,5 мА
Сопротивление нагрузки, кОм 2,0
не более
0,5
не более
1,0
не менее
1,0
не более
Частота срабатывания, Гц, не менее 4000
Диапазон рабочей температуры окружающей среды, °С:
 – для компаратора
 – для датчика


+5 - +70
+5 - +180
Напряжение питания, В +(18 - 36)
Ток потребления, мА, не более 100 110 100 100
*  для аппаратуры «Вибробит 200»



Таблица 2. Назначение контактов разъема

Контакт Обозначение Цепь
1 OUT1 Тахометрический токовый выход
2 GND Общий тахометрического выхода и зазора
3 +24V Вход напряжения питания +24В
4 -24V общий напряжения питания
5 GAP Зазор между датчиком и контрольной поверхностью
6   Не используется, должен оставаться неподключенным

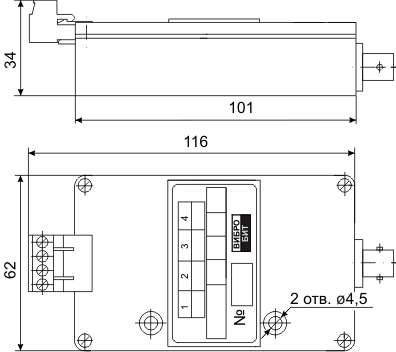

Рисунок 1. Габаритный чертеж К22

Применение

С датчиком ДВТ10, ДВТ30:

  • Частота вращения ротора;
  • Бесконтактный выключатель.



Аксессуары

  • Коробка преобразователей КП13;
  • Коробка преобразователей КП23В;
  • Комплект крепежа.
