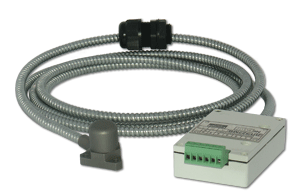

Датчик пьезоэлектрический искробезопасный ДПЭ22Ex для измерения виброскорости
Датчик вибрации ДПЭ22Ех выполнен с видом взрывозащиты «Искробезопасная электрическая цепь i» и предназначен для преобразования абсолютной вибрации контрольной поверхности в токовый сигнал, пропорциональный мгновенной виброскорости.
Таблица 1. Основные технические характеристики
| Параметр | Значение | |
|---|---|---|
| Диапазоны измерения мгновенной виброскорости, мм/c | 0,4 – 15 | 0,8 – 30 |
| Диапазон частот измерения (от и до включ.), Гц | 10 - 1000 | |
| Выходной сигнал (от и до включ.) по выходу переменного тока, мА | 4 - 20 | |
| Номинальное значение коэффициента преобразования (Kn), мА·с/мм | 0,05 | 0,025 |
| Пределы допускаемой основной погрешности на базовой частоте, % | ±2,5 | |
| Нелинейность амплитудной характеристики на базовой частоте, % | ±1,0 | |
| Неравномерность амплитудно-частотной характеристики, % | +2,5; -15,0 | |
| Относительный коэффициент поперечного преобразования на базовой частоте, %, не более | 5,0 | |
| Сопротивление нагрузки, Ом, не более | 500 | |
| Диапазон рабочей температуры для вибропреобразователя,°С | от -40 до +180 | |
| Диапазон рабочей температуры для усилителя-преобразователя,°С | от -40 до +70 | |
| Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %: – для вибропреобразователя – для усилителя-преобразователя |
±8,0 ±2,0 |
|
| Уровень собственных шумов ниже минимального значения диапазона измерения, дБ, не менее | 20 | |
| Базовая частота измерений, Гц | 80±1 | |
| Напряжение питания, В | +(18 - 25,2) | |
| Ток потребления, мА, не более | 45 | |
| Значение искробезопасных электрических цепей | Ui=25,2B; Ii=240мA; Pi=1,5Вт; Ci=100пФ; Li=100мкГн |
|
| Длина соединительного кабеля, м | 7 | |
| Габаритные размеры вибропреобразователя, мм, не более | 30х30х50 | |
| Габаритные размеры усилителя-преобразователя, мм, не более | 101х62х30 | |

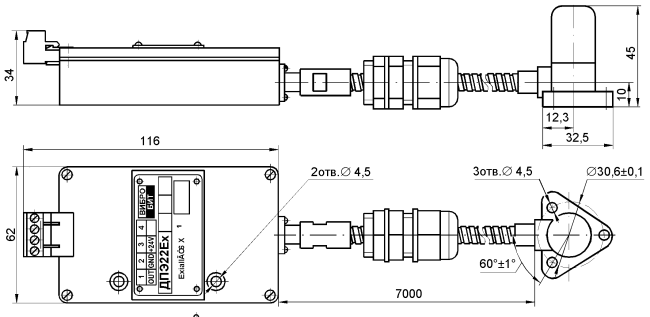

Рисунок 1. Габаритный чертеж ДПЭ22Ех
Применение
- Измерение вибрации подшипника.
Аксессуары
- Барьер искробезопасный БИБ-02PD-22;
- Коробка преобразователей КП23Пх;
- Куб установочный;
- Куб установочный с площадкой;
- Куб установочный с площадкой 50 мм;
- Куб установочный с площадкой 40 мм;
- Куб установочный с изолированной площадкой;
- Изолирующая прокладка;
- Комплект крепежа.
Стенды проверочные
- Вибростенд ВСВ-131М;
- Вибростенд МВС 85.
