Бесконтактный вихретоковый датчик смещений

dvt21

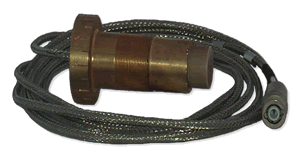

Цилиндрический бесконтактный вихретоковый датчик измерения смещений (ВШПА.421412.100.033) с градуированной миллиметровой шкалой. Шкала позволяет без применения дополнительных приборов определить нулевой зазор установки датчика и оперативно проверить работоспособность канала измерения смещения. Датчик имеет резьбу М27*1, таким образом один оборот датчика вокруг своей оси соответствует изменению расстояния от датчика до контрольной поверхности на 1 мм. Выпускается несколько вариантов исполнения датчика с различной длиной соединительного кабеля, датчик является неремотопригодным. Соединительный кабель датчика выполнен в маслостойкой оболочке, защищающей радиочастотный кабель.

Таблица 1. Основные технические характеристики

Параметр Значение
Диапазон измерения смещения, мм 0 – 4
Нулевой воздушный зазор, мм 1,0
Нелинейность амплитудной характеристики, %, не более ±2,5
Пределы допускаемой дополнительной погрешности измерения (по выходу преобразователя), вызванной изменением температуры окружающей стреды, % ±4,0
Рабочий температурный диапазон, °С от 0 до +180
Диаметр датчика М27х1
Длины датчика, мм 82
Стандартные длины соединительного кабеля, м 3; 5; 7
Тип разъема датчика: вилка СР50-74 ФБ

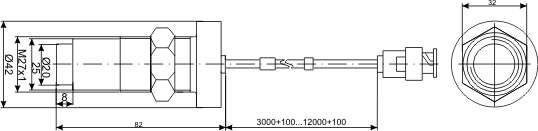

Рисунок 1. Габаритный чертеж ДВТ21



Применение

  • Осевой сдвиг ротора;
  • Относительное расширение ротора;
  • Смещение деталей и узлов.



Аксессуары

  • Кабель соединительный КС10;
  • Коробки разъемов для защиты разъемов датчиков КР10, КР20;
  • Комплект крепежа.
  • Стенд проверочный СП20.
