Регуляторы температуры моделей РТ2К ТУ 4211-022-121506-38-2004 (далее регуляторы) предназначены для автоматического двухпозиционного регулирования и сигнализации изменения температуры относительно установленного значения в закрытых помещениях с неагрессивной газообразной средой.



Исполнения регуляторов РТ2К:

- РТ2К;

- РТ2К-в (для железнодорожных вагонов).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение регуляторов, пределы регулирования температуры, цена деления приведены в таблице 1.

Предел допускаемой основной погрешности срабатывания регулирующего устройства не превышает ± одну единицу цены деления шкалы.

Датчик температуры – медный резистор с номинальной статической характеристикой 50 М по ГОСТ 6651-94, установленный на корпусе регулятора в защитном чехле из бронзы или дюралюминия.

Показатель тепловой инерции по ГОСТ 6651-94, мин, (на воздухе) не более – 3

Зона возврата, °С – см таблицу 3

Характеристика регулирования – двухпозиционная

Световая индикация состояния температуры объекта относительно заданного значения – светодиодами «Больше» или «Меньше» на передней панели.

Контактный выход регулятора (контакт реле) обеспечивает подключение нагрузки переменного тока до 6 А, коммутируемое напряжение до 250 В, частота 50 Гц, допустимая коммутируемая мощность до 500 ВА.

Напряжение питания, В – 220 В,50 Гц

Потребляемая мощность, Вт, не более – 5

Масса, кг, не более – 1,0

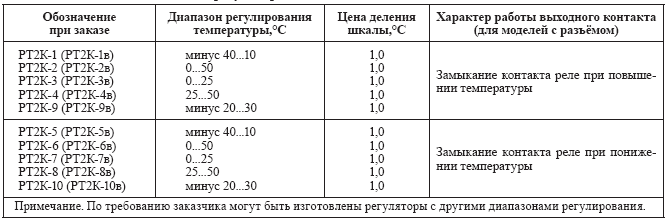

Таблица 1. Обозначения моделей регуляторов РТ2К и РТ2К-в.

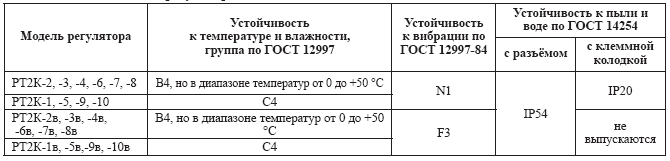

Таблица 2. Устойчивость регуляторов к внешним воздействиям.

Таблица 3. Варианты зоны возврата.

Условное обозначение при заказе и в другой документации регуляторов моделей РТ2К





1 - условное обозначение модели регулятора;

2 - условное обозначение диапазона регулирования температуры и состояние контакта выходного реле (см.таблицу 1);

3 - в - применимы для ж/д вагонов;

4 - способ подключения внешних цепей:

К – клеммная колодка (реле на переключение);

Р – разъём;

5 - зона возврата:

без обозначения – нерегулируемая 2 °С;

симметричная зона возврата 4 °С – нерегулируемая зона возврата, при заказе необходимо указать конкретное значение (например, 4 °С), симметричная или несимметричная относительно заданной температуры;

регулируемая зона возврата – в диапазоне от 0,5 до 8,0 °С;

6 - напряжение питания (без обозначения – 220В, 24В – питание постоянным напряжением (24+3) В;регулируемая зона возврата;

7 - обозначение технических условий.

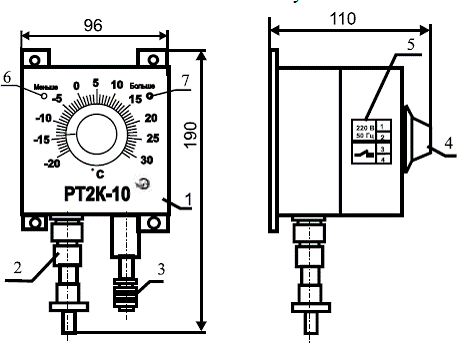

Рис. 1. Габаритные размеры регулятора температу- ры модели РТ2К и РТ2К-в с разъёмом. 1 – корпус прибора 2 – разъем типа 2РМ14 3 – арматура термопреобразователя 4 – задатчик температуры 5 – схема электрическая подключений 6, 7 – светодиоды

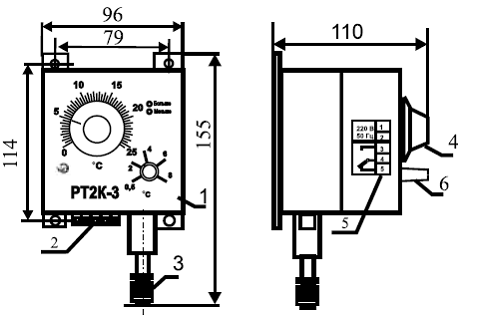

Рис. 2. Габаритные размеры регулятора температуры модели РТ2К с клеммной колодкой и регулируемой зоной возврата. 1 – корпус прибора 2 – клеммная колодка 3 – арматура термопреобразователя 4 – задатчик температуры 5 – схема электрическая подключений 6 – ручка задания зоны возврата



Рис. 1. Схема под- ключений регу- ляторов моделей РТ2К -1, -2, -3, -4, -9 с разъёмом.

Рис. 2. Схема под- ключений регу- ляторов моделей РТ2К -5, -6, -7, -8, -10 с разъёмом.

Рис. 3. Схема подключений ре- гулятора РТ2К с клеммной колод- кой.
