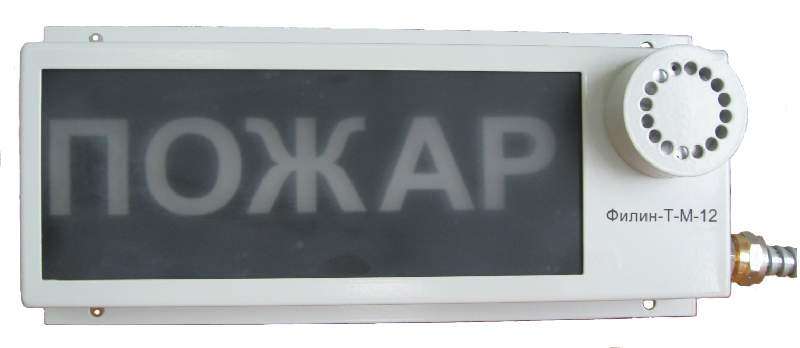

Табло светозвуковые и световые ФИЛИН Т М и ФИЛИН Т Б (ФИЛИН-Т-М и ФИЛИН-Т-Б)
Табло световое моделей ФИЛИН Т М и ФИЛИН Т Б соответствуют ТУ 4371-129-12150638-2006 и предназначены для подачи световых текстовых и звуковых тревожных сигналов в системах охранной и пожарной сигнализации при совместной работе с приёмо-контрольными устройствами. Световое табло ФИЛИН Т Б отличается большим размером экрана.
НАЗНАЧЕНИЕ
Табло светозвуковое могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10-2005 и ГОСТ Р 52350.14-2006. Табло могут эксплуатироваться в атмосфере типа II по ГОСТ 15150-69.
| Обозначение модели | Технические характеристики | |
Филин-Т-М-12 (Филин-Т-Б-12) |
Светозвуковое табло, свечение мигающее. Напряжение питания – от 10,8 до 28 В постоянного тока Потребляемая мощность – не более 5 Вт (7 Вт). Наличие контроля цепи питания обратным напряжением – по заказу. |
Маркировка взрывозащиты: 1ExmаdIIВT6 Х Диапазон рабочих температур: от минус 55 до +70°С Размер экрана, мм: 240 х 90 (380х140) Габаритные размеры, мм: 328х144х66 (468х196х66) Масса с кабелем длиной 1,5 м , кг: не более 2,5 (4,0) |
Филин-Т-М-220 (Филин-Т-Б-220) |
Светозвуковое табло, свечение мигаю- щее. Напряжение питания - 220 В, 50 Гц. Потребляемая мощность – не более 6 Вт (8 Вт) | |
|
БЗ* – без звука |
Световое табло, свечение мигающее. Напряжение питания – от 10,8 до 28 В по- стоянного тока. Потребляемая мощность – не более 5 Вт (7 Вт). Наличие контроля цепи питания обратным напряжением – по заказу |
Маркировка взрывозащиты: 1ExmаIIВT6 Х Диапазон рабочих температур: от минус 55 до +70°С Размер экрана, мм: 240х90 (380х140) Габаритные размеры, мм: 328х144х42 (468х196х42) Масса с кабелем длиной 1,5 м, кг: не более 2,5 (4,0) |
Филин-Т-М-220-БЗ (Филин-Т-Б-220-БЗ) БЗ* – без звука |
Световое табло, свечение мигающее. Напряжение питания – 220 В, 50 Гц Потребляемая мощность – не более 6 Вт (8 Вт) | |
|
Знак Х в маркировке взрывозащиты означает, что запрещается подвергать стекло Табло световое механическим воздействиям (ударам).В скобках указаны характеристики для моделей табло Филин-Т-Б (с надписью большего размера) |
||
Тревожный световой сигнал контрастно различим при его (Табло светозвуковое) освещённости до 500 лк в телесном угле 90° с расстояния 15 метров.
Частота мигания тревожного светового сигнала от 0,5 до 5 Гц.
Значение уровня звукового давления светозвуковых Табло на расстоянии (1,00+0,05) м вдоль его оси излучателя составляет не менее, дБ 105
Продолжительность непрерывной работы в режиме тревожного сигнала, не более:
– для светозвуковых табло 180 минут
– для световых табло 72 часа
Степень защиты световое табло от воды и пыли по ГОСТ 14254-96 IP65
Корпус светового табло изготовлен из металла, покрытого краской серого цвета.
Кабель питания в металлорукаве выведен из корпуса. Диаметр металлорукава – 15 мм
Способ крепления – на стене или на потолке (при использовании дополнительного комплекта монтажных частей).
Длина кабеля в металлорукаве, м (по умолчанию) 1,5 по заказу – от 2,0 до 10,0 с шагом 0,5 м
Текст надписи или рисунок знака (пиктограммы), цвет надписи или знака (пиктограммы), цвет фона (контрастный цвет) определяются заказчиком (например, <ПОЖАР>, или <ГАЗ, УХОДИ>). Рекомендуемое число букв в надписи – не более 20, рекомендуемое количество строчек в надписи – одна или две. Возможные цвета свечения надписи – красный (К), синий (С), зелёный (З), жёлтый (Ж). Возможные цвета фона – чёрный (Ч), красный (К), синий (С), зелёный (З), жёлтый (Ж),
белый (Б) По заказу поставляется комплект монтажных частей для установки табло на потолке
Примеры обозначения светозвукового тобло при заказе:
1. Табло светозвуковое взрывозащищённое, размер надписи 240 х 94 мм, питание посто янным напряжением в диапазоне от 10,8 до 28 В, длина кабеля – 1,5 м, цвет свечения надписи – красный, цвет фона – чёрный, текст надписи – ПОЖАР, с контролем цепи питания обратным напряжением (ОК)
ФИЛИН-Т-М-12- К/Ч – ПОЖАР- ОК ТУ 4371-129-12150638-2006
2. Табло световое взрывозащищённое, размер надписи 380 х 240 мм, питание – 220 В, 50 Гц, длина кабеля 10 м, цвет свечения надписи – красный, цвет фона – чёрный, текст надписи ПОЖАР
Рис. 1 Схемы включения светового табло Филин-Т-М и Филин-Т-Б
ФИЛИН Т Б-220-БЗ- 10м- К/Ч – ПОЖАР ТУ 4371-129-12150638-2006
а – схема включения светового табло Филин Т М-12 и Филин Т Б-12 (все модели).
б – схема включения светозвукового табло Филин Т М-12-ОК и Филин Т Б-12-ОК с цепью контроля линии связи обратным напряжением. Цепь контроля – диод и резистор 1206- 3,3 кОм -0,125.
в – схема включения табло Филин Т М 220 и Филин Т Б 220 (все модели) с питанием переменным напряжением 220 В, 50 Гц.

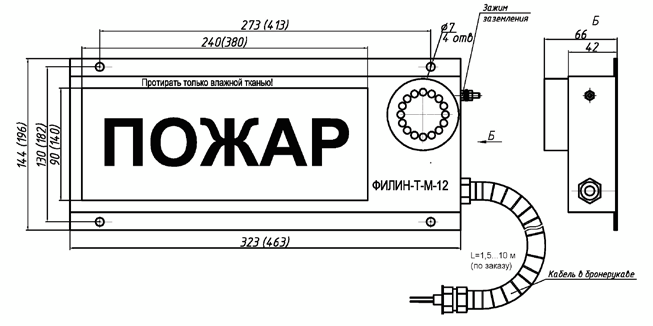

Рис. 2 - Внешний вид, габаритные и присоединительные размеры Филин Т М и Филин Т Б. Примечание – В моделях без звукового сигнала отсутствует корпус звукового пьезоилучателя
