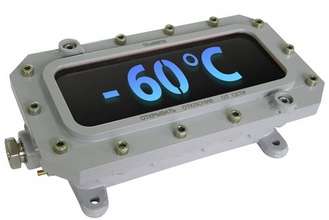

ТСВ-1-Х

Вернуться назад

Тревожный световой сигнал табло ТСВ-1-Х контрастно различим при его освещённости (Табло) до 300 лк в телесном угле 90° с расстояния 15 метров.

Текст надписи табло ТСВ-1-Х, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком (например, «ПОЖАР» или «ГАЗ, УХОДИ»)

Световое табло ТСВ-1-Х имеет три режима работы, доступных потребителю в процессе эксплуатации:

- мигание с частотой 0,5 — 5,0Гц пр подаче постоянного напряжения питания;

- мигание с частотой напряжения питания;

- мигание с частотой 0-10Гц от внешнего управляющего сигнала напряжением (5 — 24) В, поданному по третьему проводу.



Световое взрывозащищенное табло ТСВ-1-Х выпускается под техническим наблюдением Российского Морского Регистра судоходства. Табло ТСВ-1-Х поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½).

В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 8 — 10, 10 — 12 и 12 — 14мм.

Модель табло ТСВ-1-Х  с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.

Пример записи обозначения при заказе и в другой документации:

1 — тип прибора ТСВ-1-Х и дополнительный шифр приемки МР (Морской Регистр)

2 — напряжение питания

- 12- постоянное напряжение в диапазоне от 10 до 26 В

- 220- переменное напряжение частотой 50Гц

3 -материал корпуса:

- Н - 12Х18Н10Т, А- алюминиевый сплав

4 -тип штуцера:

- Т - под прокладку кабеля в трубе с присоединительной резьбой G¾,

- Т — G ½ под прокладку кабеля в трубе с присоединительной резьбой G½).

- К- под кабель для открытой прокладки;

- Б - под бронированный кабель;

5 — Диаметр подключаемых кабелей

- без обозначения — от 8-14мм;

- «18» — от 14-18мм

6 -цвет свечения надписи/ цвет фона:

- К-красный, Ж - желтый, Б - белый, З - зеленый, С - синий, Ч - чёрный (только фон), например, К/Ч (цвет свечения- красный, цвет фона- чёрный)

7 — текст надписи, например, «ПОЖАР» или «ГАЗ, УХОДИ»;

8 — обозначение технических условий.
