Извещатели  ИП 101 1В, ИП 101 1Вд, ИП 101 1Вк (ИП101-1В, ИП101-1ВД, ИП101-1Вд)


Извещатели ИП101–1В, ИП101–1Вд       Извещатели пожарные тепловые взрывозащищённые моделей ИП 101 1В (ИП101-1В) ТУ 4371-118-12150638-2005 используется в составе систем пожарной сигнализации и предназначены для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при:

- превышении температуры контролируемой среды выше заданного значения;

- превышении скорости изменения температуры выше допустимого значения.

     Извещатели реализуют функции максимальных или максимально-дифференциальных тепловых извещателей.

     Извещатели могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99 в атмосфере типа II по ГОСТ 15150-69.

Технические характеристики ИП 101 1В (ИП101-1В)

Обозначение ИП 101 1В ИП 101 1Вд ИП 101 Вк
Конструктивное исполнение Корпус с датчиком длинной 150 мм корпус + термодатчик с гибким кабелем (проводом) корпус+термодатчик с гибким кабелем в оболочке из нержавеющей стали
Длина кабеля, м (по заказу) нет 0,5-50,0
Классы извещателей по НПБ 85-2000 (температура срабатывания, °С) В (69-85) см. таблицу 1
Температурный диапазон работы термодатчиков, °С от 69 до 85 °С от 69 до 200 °С
Время срабатывания извещателей всех классов см. таблицу 2
Время срабатывания максимально дифференциальных извещателей классов XR1 см. таблицу 3
Маркировка взрывозащиты 1ExdmibIIBT6, блок искрозащиты, размещенный в корпусе, обеспечивает искрозащиту вида ib термодатчика
Защита от воды и пыли по ГОСТ 14254-96  IP66

Температура эксплуатации, °C

 - корпуса
 - кабеля
 - термодатчика




- 55..+85
     -
-55..+160




- 55..+85
 -55..+160
 -55..+200




- 55..+85
 -55..+300
 -55..+300

Материал корпуса извещателя Алюминиевый сплав с покрытием
Количество кабельных вводов в корпусе 2
Диаметр вводимых кабелей, мм  от 8 до 14
Исполнения штуцеров кабельных вводов (по заказу):
К - открытая прокладка кабеля
Б- прокладка бронированного кабеля
Т-G½(T-G¾) - прокладка кабеля в трубе с присоединительной резьбой G½(G¾)
Способ крепления корпуса извещателя на объекте  на кронштейне
Способ крепления термодатчика извещателя на объекте на кронштейне
Напряжение питания постоянного тока или от источника знакопеременного  напряжения ( частотой не более 2Гц со скважностью 0,8-0,9), В 8..28
Номинальное напряжение -24В
Способ подключения в шлейф ПКП параллельный
Ток потребления в дежурном режиме, мА, не более  0,2
Ток шлейфа в режиме "Пожар" (устанавливается потребителем с помощью резистора), мА 3..25
Выходной сигнал электронный ключ на замыкание
Световая индикация  светодиод красного цвета
Габаритные размера прибора (три модели) см. на чертеже ниже
Масса, кг, не более (L - длина кабеля термодатчика) 0,9+0,03 xL




Таблица 1 – Обозначение классов Извещателей пожарных тепловых ИП 101 1Вд и ИП 101 1Вк (ИП101-1Вк) по НПБ 85-2000

Максимальных Максимально-дифференциальных температура срабатывания, °С
B BR1 69-85
C CR1 84-100
D DR1 99-115
E ER1 114-130
F FR1 129-145
G GR1 144-160
H1 H1R1 159-175
H2 H2R1 174-190



Таблица 2 – Время срабатывания Извещателей взрывозащищенных при повышении температуры от условно нормальной



Скорость повышения температуры, °С/мин Время срабатывания, с
минимальное  максимальное
1 1740 2760
3 580 960
5 348 600
10 174 329
20 87 192
30 58 144



Таблица 3 – Время срабатывания максимально-дифференциальных извещателей классов R1 при повышении температуры от 25°С

Скорость повышения температуры, °С/мин Время срабатывания, с
минимальное максимальное
5 120 500
10 60 242
20 30 90
30 20 60

Пример обозначения при заказе:

ИП 101 1Вд  -  В  -  К  -  5,0  -  ТУ 4371-118-12150638-2005
1 2 3 4 5

1 – наименование Извещателя пожарного теплового взрывозащищенного (ИП 101 1В, ИП 101 1Вд или ИП 101 1Вк);

2 – класс Извещателя (см таблицу 1)

3 – тип штуцера кабельного ввода:

Т – G 1\2 – под прокладку кабеля в трубе с резьбой G 1\2–В;

Т – G 3\4 – под прокладку кабеля в трубе с резьбой G 3\4–В;

К – для открытой прокладки кабеля;

Б – для прокладки бронированного кабеля

4 – длина кабеля термодатчика в метрах (по заказу – от 0,5 до 50,0 м – только для ИП 101 1Вд или ИП 101 1Вк);

5 – обозначение технических условий.



Пульт – пульт пожарной сигнализации (ПКП)Пульт – пульт пожарной сигнализации (ПКП)

«+», «–» – шлейф пульта

1, 2 – Извещатели пожарные тепловые ИП 101 1Вд

N – Извещатель пожарный взрывозащищенный ИП 101 1Вд в режиме оконечного прибора

R – резистор С1–4–0,25±10% устанавливается потребителем и рассчитывается по формуле

R=(Uпит–0,33 х I)/I

где Uпит, В – напряжение питания в шлейфе

I, мА – среднее значение тока в шлейфе при срабатывании одного Извещателя (например, 7 мА)

Vок, Rок – элементы оконечной цепи (диод Vок устанавливается при питании знакопеременным напряжением)

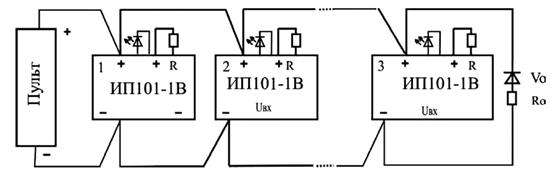

Схема включения Извещателей тепловых ИП 101 1В, ИП 101 1Вд и ИП 101 1Вк в шлейф пожарной сигнализации



Схема включения Извещателей ИП101–1В, ИП101–1Вд и ИП101–1Вк1 – корпус Извещателя

2 – штуцера кабельных вводов

3 – крышка

4 – светодиод

5 – термодатчик в защитной арматуре из нержавеющей стали

6 – крепёжные гайки

7 – кронштейн для крепления термодатчика на объекте (показан условно)

8 – кабель термодатчика (в металлической оплётке) извещателя ИП 101 1Вд (длина от 0,5 до 50,0 м)

9 – кабель термодатчика (в нержавеющей трубке) извещателя ИП 101 1Вк (длина от 0,5 до 50,0 м)

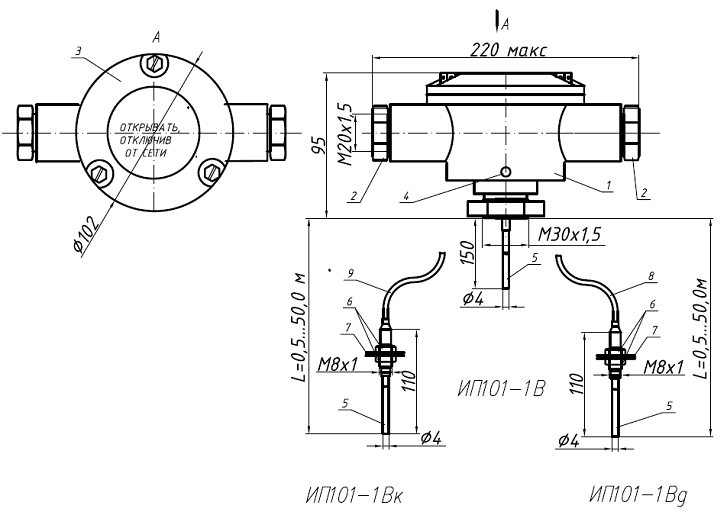

Габаритные и присоединительные размеры Извещателей ИП 101 1В, ИП 101 1Вд и ИП 101 1Вк
