УГП-1В

Вернуться назад

Уровнемеры герконовые поплавковые (далее уровнемеры) УГП-1В предназначены для непрерывного измерения и преобразования в унифицированный, аналоговый токовый сигнал (4-20мА) уровня жидкости (в том числе и ГСМ).

Уровнемеры предназначены для работы в системах регулирования и управления технологическими процессами в качестве измерителей и сигнализаторов уровня в различных резервуарах.

Уровнемеры применяются в средах не агрессивны к стали марки 12Х18Н10Т и предназначены для установки во взрывоопасных зонах помещений и наружных установок классов В-1 и В-2, в которых по условиям работы могут образовываться взрывоопасные смеси газов и паров с воздухом категории IIС группы Т6 по классификации ГОСТ Р 51330.19-99.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

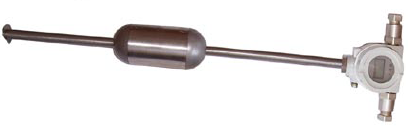

Внешний вид, габаритные и присоединительные размеры уровнемера приведены на рис. 1. В уровнемерах дополнительно устанавливаются «сухие» контакты (герконы), расположенные на заданных нижнем и верхнем уровне.

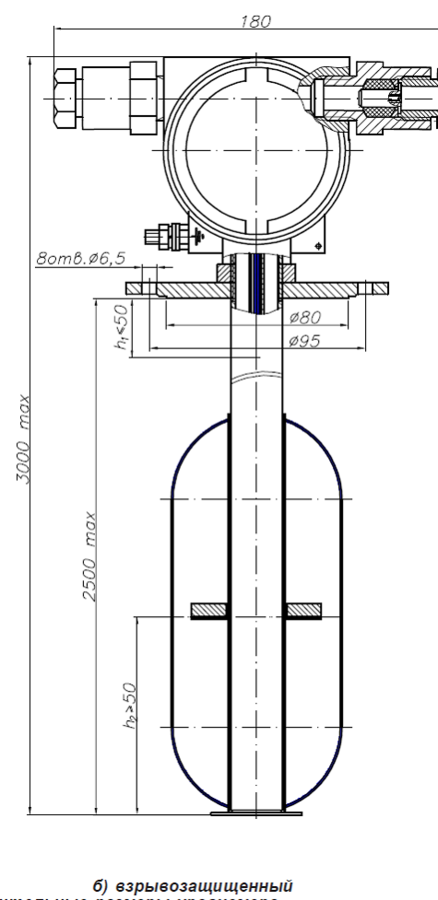

Рис. 1. Габаритные и присоединительные размеры уровнемера

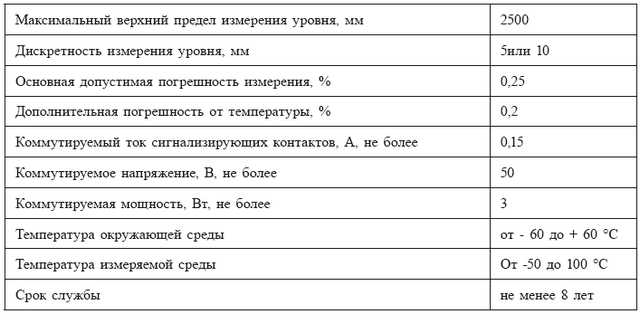

Основные технические характеристики :

Обозначение прибора при заказе :

Где:
1 – Наименование;
2 – Обозначение взрывозащищенности (для общепромышленных не проставляется);
3 – Верхний предел измерений;
4 – Величины уставок верхнего и нижнего пределов сигнализации ( при необходимости);
5 – Цена деления (5 или 10 мм);
6 – Тип кабельного ввода (для общепромышленных не проставляется)
К – для открытой прокладки присоединяемого кабеля;
Т – для трубной прокладки присоединяемого кабеля;
Б – для присоединения бронированного кабеля;
7 – Способ монтажа:
ФП – фланец подвижный;
Ф – фланец неподвижный;
Ш – штуцер.
8- Технические условия.

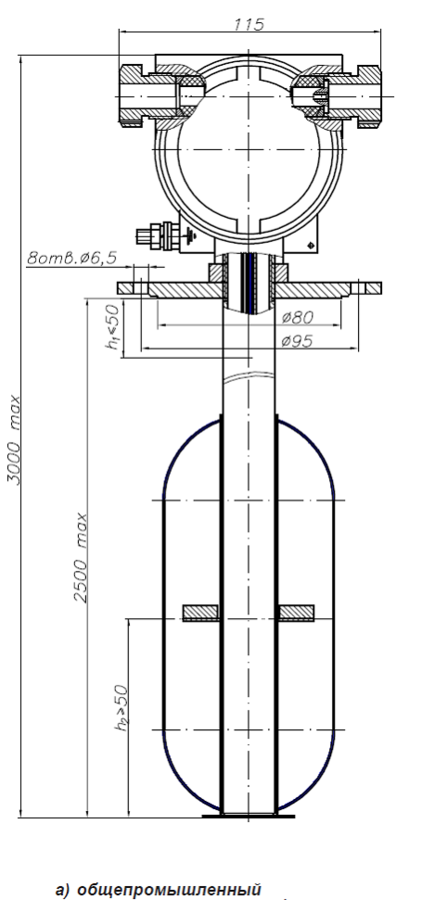

Рис. 1. Габаритные и присоединительные размеры уровнемера
