Стенд проверочный СП60



Стенд проверочный СП60 (ВШПА.421412.056) предназначен для калибровки и опробования датчика наклона поверхности ДВТ70 совместно с преобразователем ИП44.

Первоначальное горизонтальное положение стенда СП60 устанавливается с помощью уровней брусковых 200-0,02 ГОСТ 9392-89 в двух, перпендикулярных друг к другу направлениях. Перед проведением измерений поверхность приспособления СП60 должна быть установлена в положение, при котором выходной ток преобразователя ИП44 равен 3 (12) мА. Такое положение контрольной поверхности приспособления СП60 является нулевым.

Задание наклона контрольной поверхности СП60 производится по часовому индикатору регулировочным винтом. Величина смещения часового индикатора ИЧ 10 кл.0 ГОСТ 577-68, от нулевого уровня, при наклоне поверхности на 1 мм/м равна 0,25 мм.

Таблица 1. Основные технические характеристики


Параметр Значение
Диапазон смещения наклон поверхности,  мм/м ±20
Основная погрешность задания наклона поверхности, мм/м ±0,06
Коэффициент перерасчета 4
Габаритные размеры в собранном виде, мм 324x162x198
Масса, не более, кг 1

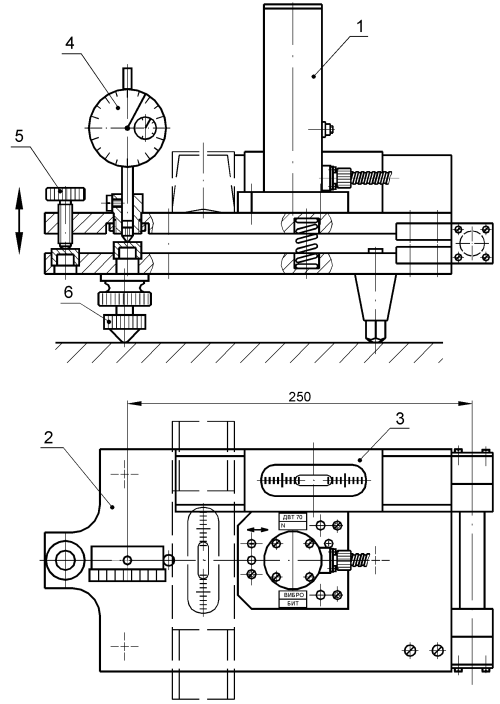

1 – Датчик ДВТ70

2 – Приспособление СП60

3 – Уровень брусковый 200 – 0,02 ГОСТ 9392-89

4 – Индикатор часовой ИЧ 10 кл.0 ГОСТ 577-68

5 – Винт регулировочный

6 – Винт установочный

Рисунок 1. Внешний вид СП60

Калибровка и проверка

С пробразователем ИП44:

  • Датчик ДВТ70.
