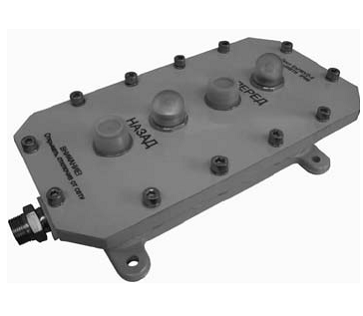

Посты управления кнопочные ЕхПКУ


  Посты управления кнопочные серии ЕхПКУПредназначены для дистанционного управления оператором электроприводами машин и механизмов, а также для индикации состояния электроприводов или связанных с ними электрических устройств.

  Кнопочные посты управления предназначены для работы во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10 и ГОСТ Р 52350.14, «Правилами устройства электро­установок» (ПУЭ гл. 7.3).

  Посты управления кнопочные серии ЕхПКУ с маркировкой взрывозащиты ШхсШСТб и Посты управления кнопочные серии ЕхПКУ 1 и ЕхПКУ2 с маркировкой взрывозащиты ЕхсШСТб изготавли­ваются на основе корпусов с взрывозащитой вида «взрывонепроницаемая оболочка» и кабельных вво­дов Ех-с1-КВУ, оснащаются выключателями кнопоч­ными ЕхВК- 1(Ш и индикаторами полупроводниковыми ЕхИВП-д (см. настоящий каталог).

  Кнопочные посты управления могут содержать от 1 до 8 элементов управления индикации (по заказу могут по­ставляться посты с количеством элементов более 8), снабженными текстовыми надписями. Под элементами понимается выключатель кнопочный ЕхВК-сШ или световой индикатор полупроводниковый ЕхИВП-с1.

Технические данные

  ЕхПКУ ЕхПКУ1 ЕхПКУ2
Количество элементов управления и/или индикации l 2, 3, 4, 8 4
Маркировка взрывозащиты ШхсШСТб 1ЕхсШВТ6
Степень защиты от пыли и влаги 1Р66
Диапазон диаметров кабелей, подсоединенных к посту, мм 6-18 6-54 6-18
Номинальное напряжение, В: – переменного тока частоты 50 и 60 Гц – постоянного тока
500 220
Номинальный ток, А 10
Диапазон рабочих температур в зависимости от материала корпуса, «С: – углеродистая качественная сталь (С) – коррозионно-стойкая сталь (Н) – алюминиевый сплав (А)



-30…+60
-50…+60



-50…+60

Схемы соединения (см. раздел Кнопки серии ЕхВК) 20,02, 11
Материал корпуса Сталь 20 с антикоррозионным покрытием (С) Нержавеющая сталь (Н) Алюминиевый сплав(А)

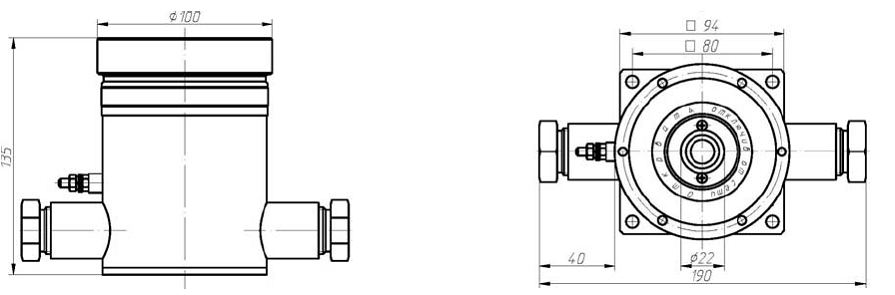

 Кнопка ЕхВК-1d цилиндрическим толкателемРис. 1 Кнопка ЕхВК-1d цилиндрическим толкателем.

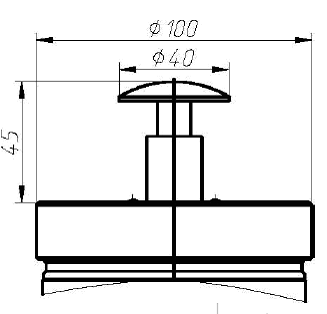

Кнопка ЕхВК-1d с грибовидным толкателемРис. 2 Кнопка ЕхВК-1d с грибовидным толкателем (Остальное Рис.1)

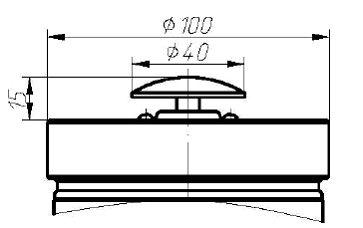

Кнопка ЕхВК-1d с грибовидным толкателемРис. 3 Кнопка ЕхВК-1d с грибовидным толкателем с фиксацией.

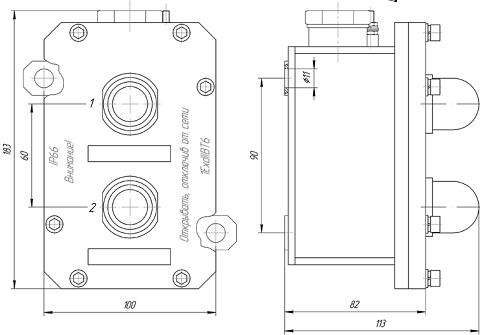

Посту управления кнопочный ЕхПКУ1-2Рисунок 4. Пост управления кнопочный ЕхПКУ1-2. Габаритные размеры и нумерация расположения элементов.

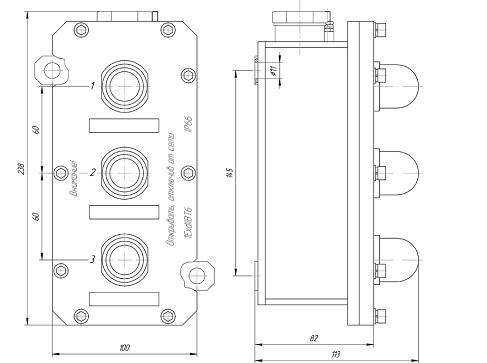

Пост управления кнопочный ЕхПКУ1-3Рисунок 5. Пост управления кнопочный ЕхПКУ1-3. Габаритные размеры и нумерация расположения элементов.

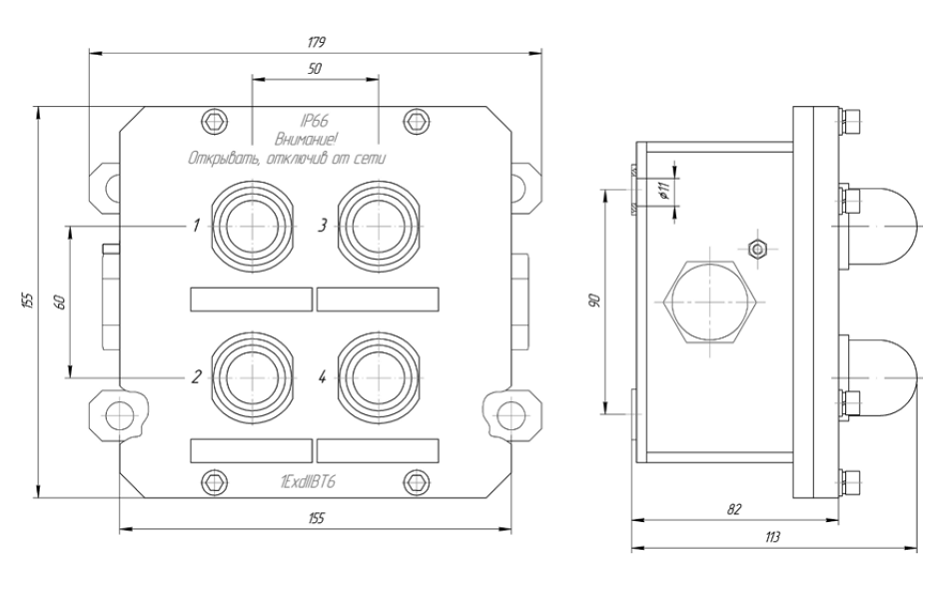

Пост управления кнопочный ЕхПКУ1-4Рис. 6 Пост управления кнопочный ЕхПКУ1-4. Габаритные размеры и нумерация расположения элементов.

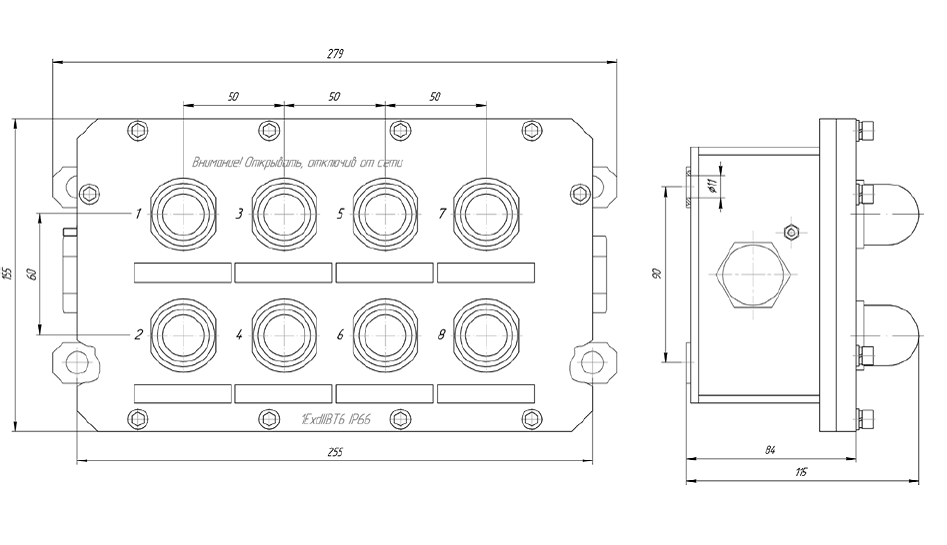

Пост управления кнопочный ЕхПКУ1-8РИС. 7 Пост управления кнопочный ЕхПКУ1-8. Габаритные размеры и нумерация расположения элементов.

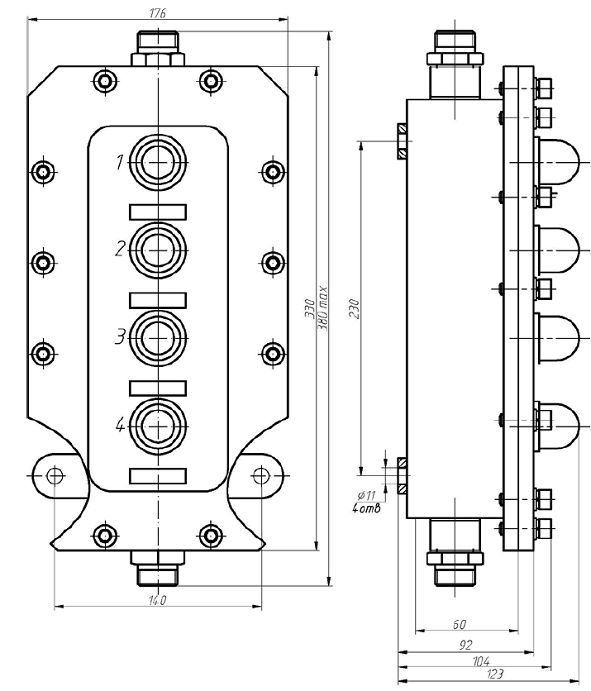

Пост управления кнопочный ЕхПКУ2-4Рис 8. Пост управления кнопочный ЕхПКУ2-4. Габаритные размеры и нумерация расположения элементов









Структура условного обозначения постов:

   В заказе поста сначала указывается обозначение поста, число элементов, материал кор­пуса, вид кабельных вводов и диаметр кабеля, затем указывается обозначение элементов управления и надписи на табличке для каждого положения в соответствии с рисунками 1, 2,3,4,5,6,7,8.

Пост ЕхПКУ1 - 2 - С - Бр - 14 - №1 - ЕхВК-1dU-11-С-2-Син - Стоп - ТУ3428-146-12150638-2011
1 2 3 4 5 6 7 8 9

   Далее необходимо указать элементы управления (кнопки или индикаторы), устанавли­ваемые в выбранный корпус:

  1. Кнопочный пост управления ЕхПКУ 1 – обозначение серии постов, пост управления кнопочный, цифра указы­вает вид корпуса: Пост ЕхПКУ 1 или Пост ЕхПКУ2 в соответствии с рисунками 1, 2, 3, 4, 5, 6,7,8.
  2. Цифра, указывающая максимальное количество элементов, которые можно уста­навливать в данном корпусе: 2 – максимально 2 элемента (Рис.4); 3 – максимально 3 элемента (Рис.5); 4 – максимально 4 элемента (Рис.6); 8 – максимально 8 элементов(Рис.7).
  3. С – Буква, указывающая материал корпуса:С – углеродистая качественная сталь ГОСТ 1050; Н – сталь коррозионно-стойкая ГОСТ 5632; А – Алюминиевый сплав (только для кнопочного поста управления ЕхПКУ2-4).
  4. Бр – Буква, указывающая вид кабельного ввода для различной прокладки кабеля: – К – ввод для открытой прокладки кабеля; – Т – ввод для трубной прокладки, присоединительная резьба 0%, возможна поставка с резьбой G3/4 – обозначение Т1/2;- Бр – ввод для прокладки бронированного кабеля; – М – ввод для прокладки кабеля в металлорукаве с внутренней присоединительной резьбой С3/4.
  5. 14 - максимальный диаметр прокладываемого кабеля в соответствии ТУ на вводы ка­бельные ЕхдКВУ (см. ТУ 3449-093-12150638-2008 или раздел каталога «Кабельные вводы»).
  6. - номер положения элемента управления в посту в соответствии с рисунками 4, 5, 6, 7.
  7. ЕхВК-1dU-11-С-2-Син - обозначение элемента (кнопки или индикатора), необходимого для установки в месте указанном цифрой на рисунках постов.
  8. СТОП - надпись, которую необходимо выполнить рядом с элементом управления или индикации.
  9. ТУ3428-146-12150638-2011 - обозначение ТУ.

Пример обозначения заказа поста серии ЕхПКУ:

  Кнопочный пост управления серии ЕхПКУ1 с максимальным количеством элементов управления 4 (Рис.6), материал корпуса качественная углеродистая сталь с антикоррозийным покрытием (С) с двумя кабельными вводами для открытой прокладки кабеля (К) с максимальным диаметром по поясной изоляции 14 мм (14) (Ввод кабельный ЕхдКВУ-К-З-14-С-ТУ 3449-093-12150638-2008). Материал ввода соответствует материалу корпуса поста.

  На первой позиции (№ 1) поста размещен индикатор полупроводниковый серии ЕхИВП исполнения зеленого цвета (Зел) напряжением 220 В (220), снабженный табличкой с над­писью «Открытие».

  На второй позиции (№2) поста размещена кнопка серии ЕхВК исполнения 1сШ со схемой коммутации №11, выполненная из качественной углеродистой стали (С) с цилиндрическим толкателем (1) черного цвета (Ч), снабженная табличкой с надписью «Открыто».

  На третьей позиции (№3) поста размещен индикатор полупроводниковый серии ЕхИВП исполнения с1 красного цвета (Кр) напряжением 220 В (220), снабженный табличкой с над­писью «Закрытие».

 На четвертой позиции (№4) поста размещена кнопка серии ЕхВК исполнения 1сШ со схемой коммутации №11, выполненная из качественной углеродистой стали (С) с цилин­дрическим толкателем (1) черного цвета (Ч), снабженная табличкой с надписью «Закрыто».

   Кнопочный пост управления ЕхПКУ1-4С-К-14 ТУ 3428-146-12150638-2011

№1 ЕхИВП-Д-Зел-220-Открытие

№2 ЕхВК-1dU-11-С-1-Ч-Открыто

№3 ЕхИВП-а-Кр-220-Закрытие

№4 ЕхВК-1dU-11-С-1-Ч-Закрыто

  При заказе изделий для поставок на экспорт и в технической документации изделий в экспортном исполнении перед обозначением технических изделий указывают слово «экс­порт», например:

  Кнопочный пост управления ЕхПКУ1-4С-К-14 экспорт ТУ 3428-146-12150638-2011

№1 ЕхИВП-Д-Зел-220-Открытие

№2 ЕхВК-1dU-11-С-1-Ч-Открыто

№3 ЕхИВП-d-Кр-220-Закрытие

№4 ЕхВК-1dU-11-С-1-Ч-Закрыто
