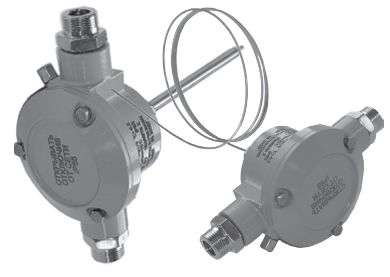

Извещатели адресные пожарные тепловые взрывозащищённые ИП101-1В-АДР и ИП102-1В-АДР
Извещатели адресные пожарные тепловые взрывозащищённые моделей ИП101-1В-АДР и ИП102-1В-АДР ТУ 4371-118-12150638-2005 предназначены для использования в составе систем пожарной сигнализации и предназначены в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при превышении температуры среды (или скорости изменения температуры среды) выше допустимой.
По своим техническим (кроме схем включения) характеристикам, массе, габаритным и установочным размерам извещатели моделей ИП101-1В-АДР и ИП102-1В-АДР соответствуют извещателям ИП101-1В и ИП102-1В (см информацию выше) Схема включения Извещателей показана на рисунке 1.
Выходным сигналом Извещателей является выход интерфейса RS485 по протоколу MODBUS(RTU). Извещатели nИП101-1В-АДР и ИП102-1В-АДР подключаются в сеть параллельно по четырёхпроводной линии связи. Последний извещатель в сети должен содержать резистор-терминатор Rт. В качестве линии связи используется витая пара. Максимальная длина линии связи L=1000м.
Извещатель ИП101-1В-АДР и ИП102-1В-АДР может использоваться с приёмоконтрольными приборами, контроллерами АСУТП и ПК работающих по протоколу MODBUS(RTU). В одной сети с извещателями могут находиться любые другие извещатели и устройства, работающие по протоколу MODBUS(RTU).
Максимальное количество приборов в сети ограничивается нагрузочной способностью интерфейса RS485 применяемого ПКП и находится в пределах от 32 до 247 штук. Диапазон адресов в соответствии с протоколом MODBUS (RTU) от 0 до 247. Адреса устанавливаются по заказу потребителя. Диапазон необходимых адресов указывается в примечании к заказу.
Пример обозначения при заказе:
1 – наименование и модель Извещателя;
2 – температурный класс по НПБ 85–2000:
от В до Н10 – для максимальных Извещателей;
от ВR1 до H10R1 – для максимально–дифференциальных Извещателей;
от ВR до H10R – для Извещателей с дифференциальной характеристикой. (в скобках указывается температура срабатывания в градусах Цельсия);
3 – материал корпуса Извещателя и способ установки Извещателя:
А – алюминиевый сплав, установка на кронштейне;
НС – коррозионностойкая сталь 12Х18Н10Т, установка на стене;
НК – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне
4 – тип штуцера:
Т – под прокладку кабеля в трубе с резьбой G¾–B;
Т – G½ – под прокладку кабеля в трубе с резьбой G½–B;
К – под кабель для открытой прокладки;
Б – под бронированный кабель
М - для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорукава Герда-СГ.
5 – длина кабельного термодатчика в метрах;
6 – обозначение технических условий
Примечание. Количество - 6шт., адрес - 10 по 15.
1 – наименование Извещателя (ИП101–1В-АДР);
2 – класс Извещателя (В)
3 – материал корпуса Извещателя и способ установки Извещателя:
А – алюминиевый сплав, установка на кронштейне;
НС – коррозионностойкая сталь 12Х18Н10Т, установка на стене;
НК – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне
4 – тип штуцера кабельного ввода:
Т – под прокладку кабеля в трубе с резьбой G¾–B;
Т – G½ – под прокладку кабеля в трубе с резьбой G½–B;
К – под кабель для открытой прокладки;
Б – под бронированный кабель – G½ – под прокладку кабеля в трубе с резьбой G½–В;
Т – G¾ – под прокладку кабеля в трубе с резьбой G¾–В;
К – для открытой прокладки кабеля;
Б – для прокладки бронированного кабеля
М – для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорукава Герда-СГ.
5 – обозначение технических условий.
Примечание. Количество – 1 шт, адрес – 016.
№1 – адресный тепловой извещатель ИП101-1В-АДР
№№2,3…N - адресные тепловые извещатели ИП102-1В-АДР

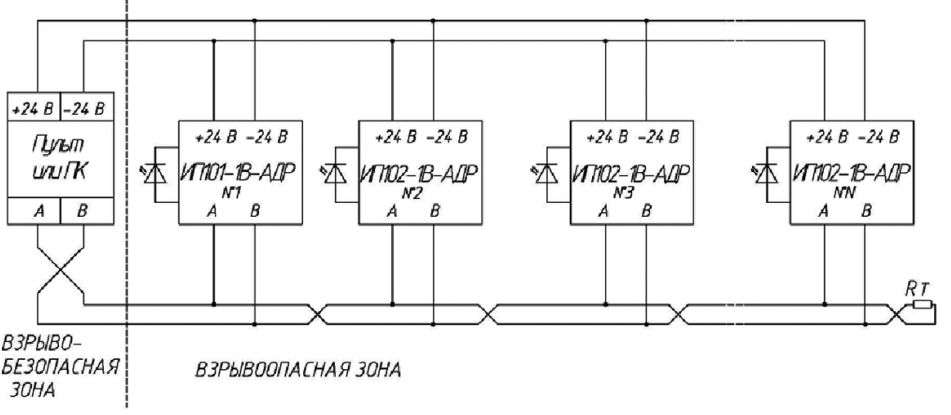

Рис. 1 Электрическая схема включения адресных тепловых извещателей ИП101-1В-АДР и ИП102-1В-АДР в сеть приёмоконтрольного пульта или или персональному компьютеру, управляющему АСУТП (контроллеру АСУТП).
