Табло  модели Филин Т С (Филин-Т-С) типа «бегущая строка»


Табло  модели Филин-Т-С типа «бегущая строка»  Табло пожарные световые взрывозащищённые модели ФИЛИН Т С (Филин-Т-С) соответствуют ТУ 4371-129-12150638-2006 и предназначены для подачи световых текстовых сообщений в виде «бегущей строки» в системах охранной и пожарной сигнализации в химической, нефтегазовой и других отраслях промышленности. световое табло взрывозащищенные Филин Т С (Филин-Т-С) могут использоваться с приёмоконтрольными приборами, контроллерами АСУ ТП и ПК работающих по протоколу MODBUS(RTU).

  Конструктивно световое табло взрывозащищенное Филин Т С (Филин-Т-С) состоит из двух блоков – собственно табло и блока питания. Из корпуса табло выходит кабель в металлорукаве для подключения к блоку питания. Блок питания предназначен для подключения внешних связей через два взрывозащищённых кабельных ввода. Под крышкой блока питания расположена клеммная колодка, доступная потребителю.

Технические характеристики

Вид и уровень взрывозащиты по ГОСТ Р 52350.0-2005:

- корпуса табло

- блока питания

1ExmаIIВT6 Х

1ExdIIВT6 Х

Степень защиты по ГОСТ 14254-96: – корпуса табло

- блока питания

IP 56

IP 66

Применение в взрывоопасных зонах по ГОСТ Р 52350.10-2005 и

ГОСТ Р 52350.14-2006

1 и 2 классов

Климатическая зона ХЛ1.1 в атмосфере типа II по ГОСТ 15150-69

Диапазон температуры эксплуатации от минус 40 до 70°С

Диаметр подключаемых кабелей, мм

от 8 до 18

Световой сигнал контрастно различим при освещённости Табло до

1000 лк в телесном угле 90° с расстояния, м, не менее

30

Режим работы

непрерывный

Напряжение питания табло, В

(220±22), 50Гц

Потребляемая мощность максимальная, не более

60 Вт

Максимальное сечение проводов, подключаемых к клеммам блока питания, мм2, не более

2,5

Размеры применяемых шрифтов

8х5, 8х7 или пользовательский

Применяемые языки

Русский, английский и пользовательские

Цвет свечения

красный

Управление текстовой (цифровой) информацией

по протоколу MODBUS(RTU).

Количество светодиодов

64х8

Размер надписи, мм, не менее

774 х100

Габаритные размеры, мм, не более:

- корпуса табло

- блока питания (без штуцеров)

- 830х200х70

-196х182х100

Масса не более, кг: – корпуса табло

- блока питания

12

5

Длина линии связи между табло и ПК (витая пара), м, не более

1000

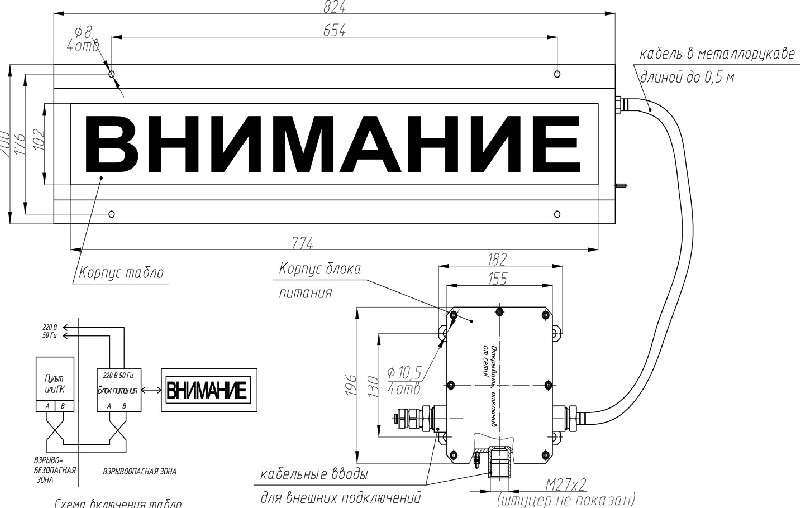

Схема включения табло

на рисунке ниже

Тип штуцера кабельных вводов блока питания: Т – под трубную прокладку кабеля, К- под кабель для от- крытой прокладки, Б – под бронированный кабель, М – для прокладки кабеля в металлорукаве Герда-МГ через соединитель Герда-СГ

Комплектность поставки: табло, блок питания, программное обеспечение на диске

Пример обозначения при заказе:

  Табло пожарное световое взрывозащищённое модели Филин-Т-С, открытая прокладка кабеля Филин-Т-С-К ТУТабло пожарное световое взрывозащищённое модели Филин Т С (Филин-Т-С), открытая прокладка кабеля Филин Т С-К ТУ 4371-129-12150638-2006
