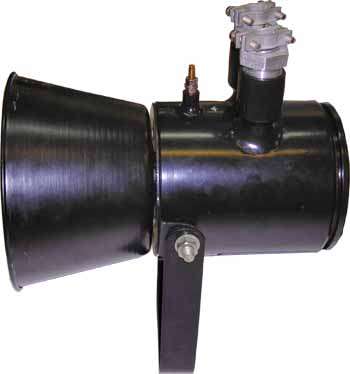

Оповещатель звуковой РУПОР В 12, РУПОР В 220 (РУПОР-В-12, РУПОР-В-220)(сирена)
Оповещатель звуковой пожарный взрывозащищенный модели РУПОР В (далее – Оповещатель пожарный звуковой) соответствуют ТУ 4371-134-12150638-2007 и предназначен для непрерывной круглосуточной работы (трансляция предварительно записанных звуковых сигналов, направленных на обеспечение безопасности) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами. Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
Звуковой пожарный оповещатель РУПОР В запускается при подаче напряжения питания. Выбранный звуковой сигнал транслируется непрерывно до отключения питания Оповещателя. Выбор звукового сигнала производится переключателями на плате при монтаже Оповещателя. Регулировка громкости производится при монтаже Оповещателя. Запись звуковых сигналов производится на предприятии-изготовителе.
Технические характеристики оповещателей звуковых пожарных
Уровень звукового давления на расстоянии 1м, дБ, в зависимости от выбранного звукового сигнала – от 104 до 115 дБ
Количество записанных звуковых сигналов в память Оповещателя – 16
Продолжительность непрерывной работы Оповещателя в режиме трансляции звукового сигнала, мин, не более – 60
Потребляемая мощность в режиме трансляции звуковых сигналов, Вт, не более
- РУПОР В 12 28
- РУПОР В 220 22
Примечание 1 – Потребляемая мощность РУПОР В 12 зависит от положения регулятора громкости и выбранного тона звукового сигнала.
Примечание 2 – в модели РУПОР В 220 нет регулятора громкости
Напряжение питания:
- модель РУПОР В 12 – от 11,5 до 56 В постоянного тока
- модель РУПОР В 220 – от 187 до 243 переменного тока частотой 50Гц
Маркировка взрывозащиты по ГОСТ Р 51330.0-99 – 1ЕхdIIBТ6 Х
Температура эксплуатации в атмосфере типа II по ГОСТ 15150-69,.от минус 40 до 55оС
Эффективный рабочий диапазон частот (ограниченный полем допусков +6/-14 дБ от уровня среднего звукового давления в полосе частот 800 …3150Гц),Гц, не уже.от 400 до 5600Гц.
Степень защиты от воды и пыли по ГОСТ 14254-96 – IP54
Материал корпуса оповещателя пожарного звукового - алюминиевый сплав с антикоррозионным покрытием
Габаритные размеры,мм, не более (со скобой) – 386 х 250 х 240
Способ крепления на стене – двумя или тремя болтами М8
Масса, кг, не более – 4,5
Пожарные звуковые оповещатели поставляются с двумя кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К). В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 – 10 и 10 – 12мм
Обозначение при заказе:
| РУПОР В | - | 12 | - | К | - | ТУ 4371-134-12150638-2007 |
| 1 | 2 | 3 | 4 |
1 – тип прибора (РУПОР В);
2 – напряжение питания:
- 12 (от 11,5до 56 В постоянного тока);
- 220 (от 187 до 243 переменного тока частотой 50Гц);
3 – типы кабельных вводов:
- К – для открытой прокладки кабеля диаметром от 8 до 12мм;
- Б – для прокладки бронированного кабеля диаметром от 8 до 12мм.
4 – обозначение технических условий.
Таблица 1 – Тоны звуковых сигналов оповещателя звукового пожарного РУПОР В (устанавливаются потребителем при монтаже звукового оповещателя)
| № | Описание тона |
| 1 | Чередование звуков с частотой 800 и 970 Гц, период 0,5 с |
| 2 | Переменный тон с частотой от 800 до 970 Гц, период 0,14 с (7Гц) |
| 3 | Переменный тон с частотой от 800 до 970 Гц, период 1,0 с |
| 4 | Переменный тон с частотой от1200 до 1500 Гц, период 0,14 с |
| 5 | Переменный тон с частотой от 1250 до 700 Гц, период 1,0 |
| 6 | Непрерывный тон частотой 970 Гц |
| 7 | Прерывистый тон частотой 970 Гц |
| 8 | Чередование звуков с частотой 760 и 690 Гц, период 1,0 с |
| 9 | Непрерывный тон с частотой 760 Гц |
| 10 | Чередование звуков с частотой 760 и 690 Гц, период 1,0 с |
| 11 | Переменный тон с частотой от 800 до 970 Гц, период 0,02 с (50 Гц) |
| 12 | Медленно меняющийся переменный тон (сирена) от 700 до 1500 Гц и обратно |
| 13 | Прерывистый звук частотой 760 Гц, период 0,3 с |
| 14 | 3 звуковых импульса частотой 970 Гц, периодом 1,0 с, затем пауза 1,5 с |
| 15 | Быстро меняющийся переменный тон (сирена) от 700 до 1500 Гц и обратно |
| 16 | Запасной тон (по требованию заказчика) |

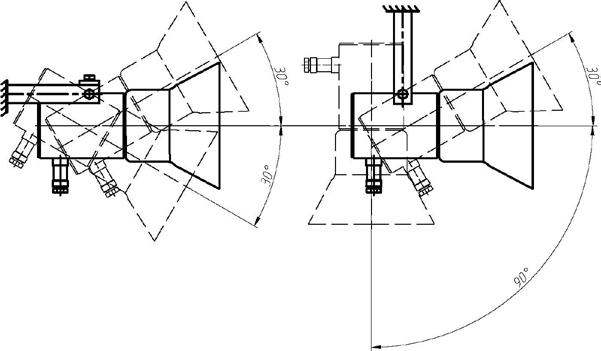

Рис. 1 Положение Оповещателя пожарного звукового РУПОР В при эксплуатации

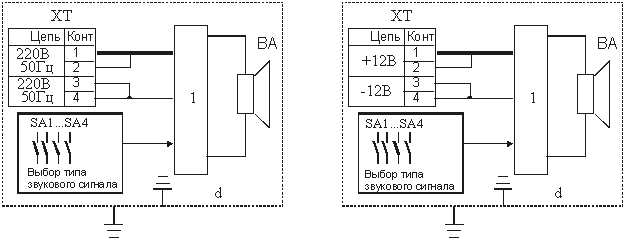

Рис. 2 Схемы электрические подключения оповещателей звуковых пожарных : РУПОР В 220, питание от сети 220В, 50Гц – а, РУПОР-В-12, питание постоянным напряжением – б; ВА – звуковой излучатель;1 – электрическая схема на печатных платах; ХТ – клеммная колодка; d – взрывонепроницаемая оболочка SA1:SA4 – переключатели для выбора номера звукового сигнала
