ТХА-2088-ОК-АС, ТХК-2088-ОК-АС ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС

Вернуться назад

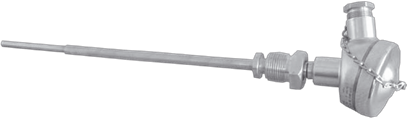

Термопреобразователи (ТП) моделей ТХА(ТХК)-2088-ОК-АС и ТСП(ТСМ)-1088-ОК-АС, имеют одинаковые внешние размеры и технические характеристики, что и термопреобразователи ТХА(ТХК)-2088 и ТСП(ТСМ)-1088, но внутри их защитной арматуры, кроме чувствительных элементов размещен еще дополнительно герметичный цилиндрический канал (трубка), закрытый со стороны головки резьбовой пробкой.

Наличие такого канала обеспечивает при эксплуатации термопреобразователей следующие дополнительные возможности:

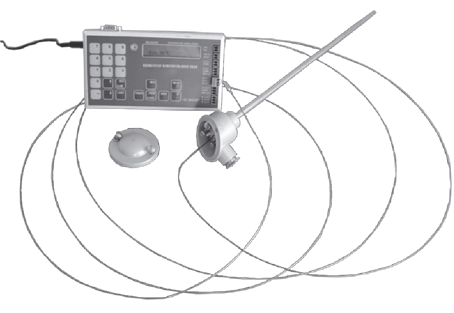

а) В процессе эксплуатации, не снимая термопреобразователь серии ОК (оперативный контроль) с объекта, который находится под давлением, посредством ввода в дополнительный канал контрольного (образцового) термометра, например, термометр образцовый 3 разряда ТСП-ОМ, произвести проверку достоверности его показаний и принять решение о его дальнейшей эксплуатации.

При проведении нескольких таких проверок в разных точках диапазона измерения температур можно осуществить бездемонтажную поверку термопреобразователя серии ОК, определить поправки к его показаниям,  вычислить коэффициенты аппроксимирующего полинома действительной статической характеристики (ДСХ). По ДСХ ТП можно изменить передаточную функцию вторичного прибора, на- пример, усилителей типа ПНУ-ТП и ПНУ-ТС и тем самым повысить точность измерения температуры и продлить срок эксплуатации термопреобразователя.

б) При отказе термопреобразователя и невозможности остановить объект контроля для демонтажа отказавшего ТП, измерение и контроль температуры объекта можно продолжить по показаниям контрольного (образцового) ТП, помещенного в дополнительный канал штатного ТП.

Если номинальные статические характеристики (НСХ) штатного ТП совпадают с контрольным ТП, например, ХА(К) и ХА(К), то к выводным клеммам ТП подключается контрольный ТП, если НСХ не совпадает, то получив нормируемый сигнал 4-20 мА от контрольного датчика, например, с помощью усилителей типа ПНУ ввести его в систему контроля температуры объекта в нужном месте.

Преобразователи термоэлектрическиес дополнительным  каналом ТХА-2088-ОК-АС, ТХК-2088-ОК-АС

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Преобразователи термоэлектрические ТХА-2088-ОК-АС, ТХК-2088-ОК-АС с герметичной головкой изготавливаются с изолированным или неизолированным рабочим спаем из термопарного кабеля КТМС(ХА) или КТМС(ХК) в стальной оболочке.

Преобразователи термоэлектрические ТХА(ТХК)-2088-ОК-АС имеют дополнительный встроенный в  защитную арматуру канал, выполненный из стальной капиллярной трубки, для ввода малогабаритного кабельного образцового термометра сопротивления диаметром до 1,6мм для проведения поверки термопреобразователей без их демонтажа с объекта. Дополнительный канал заглушен со стороны рабочего конца. Со стороны головки открытый канал закрыт резьбовой металлической пробкой, исключающей загрязнение внутренней полости канала и позволяющей после ее открывания ввести образцовый термометр в канал, например ТСП-ОМ.

• НСХ по ГОСТ Р 8.585-2001: ТХА-2088-АС

ТХК-2088-АС

ХА(К) ХК(L)
• Диапазон измеряемых температур,°С От минус 40 до 400 (600, 800)
• Класс допуска по ГОСТ Р 8.585-2001 2
• Класс безопасности по НП-001-97 2Н, 2НУ, 3Н, 3НУ, 4
• Время термической реакции для исполнений, в зависимости от модификации, конструктивного исполнения и конструкции рабо- чего спая, с, не более:

исполнения по рис. 1, 2 исполнения по рисунку 3

40

15

• Рабочее давление измеряемой среды Р, МПа:

для исполнений по рисункам 1 для исполнений по рисункам 2, 3

атмосферное

3,6

• Рабочие параметры окружающей среды:

диапазон температур,ºС

абсолютное давление

относительная влажность при температуре до 35°С

От минус 45 до 60 атмосферное

до 98%

• Защищенность от воды и пыли по ГОСТ 14254-96 IР67
• Категория сейсмостойкости по НП 031-01 1
• Материал защитной арматуры по ГОСТ 5632-72 08Х18Н10Т
• Материал головки по ГОСТ 5632-72 12Х18Н10Т
• Установленный срок службы, лет 10

Термопреобразователи удовлетворяют повышенным требованиям к приборам для АЭС по сле- дующим внешним воздействиям:

• ударные (ускорение 3g) и вибрационные (ускорение 2g при частоте до 120 Гц) нагрузки;

• сейсмические воздействия уровня МР3 интенсивностью 9 баллов по шкале МSК-64;

Термометры сопротивления с дополнительным  каналом ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС

Технические характеристики

Термометры сопротивления ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС из- готавливаются  с  одним  или двумя чувствительными  элементами  (ЧЭ) из  платиновой  (ТСП) или  медной (ТСМ)  проволоки, помещенными в защитную арматуру из коррозионно- стойкой стали.

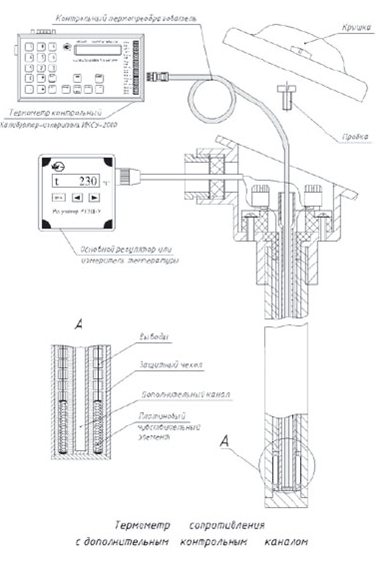

Внутри защитного чехла  термометров ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС размещен допол- нительный канал, выполненный из стальной капиллярной трубки, предназначенный для установки внутри него образцового кабельного термометра сопротивления диаметром до 1,6мм, позволяющего измерять температуру рабочего конца монтажной части в месте размещения ЧЭ во время поверки калибровки термометров без демонтажа их с объекта. Дополнительный канал заглушен со стороны рабочего конца, со стороны головки открытый канал закрыт резьбовой металлической пробкой, ис- ключающей загрязнение внутренней полоски канала и позволяющей после ее откручивания ввести образцовый термометр в канал.

• НСХ по ГОСТ Р 8.625-2006: ТСП-1088-ОК-АС рис. 1 – 3

ТСМ-1088-ОК-АС рис. 1 – 3

46П, 50П, 100П, Рt100

50М, 100М

• Диапазон измеряемых температур,ºС ТСП-1088-ОК-АС по рис. 1 – 3

ТСМ-1088-ОК-АС по рис. 1 – 3

От минус 50 до 450

От минус 50 до 150

• Класс допуска по ГОСТ Р 8.625-2006: ТСП-1088-ОК-АС рис. 1 – 3

ТСМ-1088-ОК-АС рис. 1 – 3

А, В, С В, С
• Класс безопасности по НП-001-97

ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС по рис. 1 – 3

2Н, 2НУ, 3Н, 3НУ, 4
• Время термической реакции для исполнений, в зависимости от модификации, конструктивного исполнения и конструкции рабочего спая, с, не более: ТСП(ТСМ)-1088-АС:

по рис. 1, 2 по рис. 3

40

20

• Рабочее давление измеряемой среды, Ру, МПа: ТСП(ТСМ)-1088-АС:

по рис. 1

по рис. 2, 3

0,25

3,6

• Рабочие параметры окружающей среды:

диапазон температур,ºС

абсолютное давление

относительная влажность при температуре до 35ºС

От минус 45 до 60 атмосферное

до 98%

• Защищенность от воды и пыли по ГОСТ 14254-96: ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС по рис. 1 – 3 IР67
• Категория сейсмостойкости по НП 031-01 1
• Материал защитной арматуры по ГОСТ 5632-72 08Х18Н10Т
• Материал головки по ГОСТ 5632-72 12Х18Н10Т
• Установленный срок службы, лет 10

Термометры сопротивления удовлетворяют повышенным требованиям к приборам для АЭС по следующим внешним воздействиям:

•      ударные (ускорение 3g) и вибрационные (ускорение 2g при частоте до 120 Гц) нагрузки;

•      сейсмические воздействия уровня МР3 интенсивностью 9 баллов по шкале МSК-64. Термометры сопротивления могут устанавливаться на объекте с использованием установочных из-

делий (защитных гильз, бобышек и передвижных штуцеров), выпускаемых по техническим условиям

ТУ 4211-106-12150638-2009.

Таблица исполнений

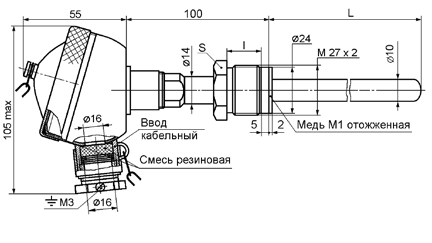

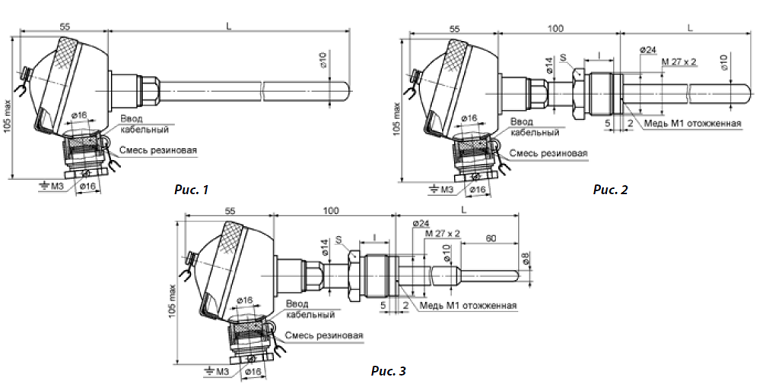

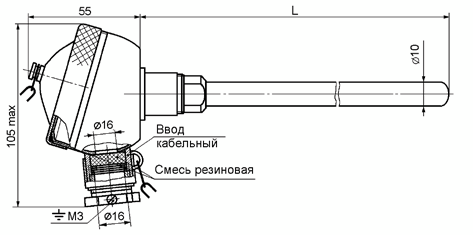

Рис. Размеры,мм НСХ Кол. ЧЭ Схема соедин.
L D D1 S
1 250 – 2500 46П, 50П, 100П, Pt100 1 3, 4
250 – 630 1, 2 2
250 – 2500 50М, 100М 1 3, 4
250 – 630 2
2, 3 80 – 2500 М27х2 24 32 46П, 50П, 100П, Pt100, 1 3, 4
80 – 500 1, 2 2
80 – 2500 50М, 100М 1 3, 4
80 -250 2

Для термометров сопротивления класса А и выше не допускается использование двухпроводной схемы. Длина монтажной части L выбирается из ряда 80, 100, 120, 160мм. Свыше 160мм и до 250мм – из ряда Rа10 ГОСТ 6636. По заявке заказчика допускается поставка термометров сопротивления с любой промежуточной длиной монтажной части. По согласованию с изготовителем допускается поставка термопреобразователей с защитной арматурой из других материалов, не указанных в таблице.

При заказе и записи в технической документации необходимо указать:

• наименование термопреобразователя (термометр сопротивления);

• модификацию термометра сопротивления (ТСП-1088-ОК-АС, ТСМ-1088-ОК-АС);

• номер рисунка;

• НСХ преобразования (46П, 50П, 100П, Pt100, 50М, 100М);

• класс допуска (А, В или С);

• класс безопасности;

• длину L монтажной части защитной арматуры;

• обозначение технических условий.

Примечание: При указании НСХ термометров сопротивления с двумя чувствительными элемен- тами запись следует указать по типу: 2х50П, 2хPt100 и т.д., один не указывается.

Для термометров сопротивления платиновых (ТСП) схема соединений 2 применяется с длиной монтажной части L до 500мм.

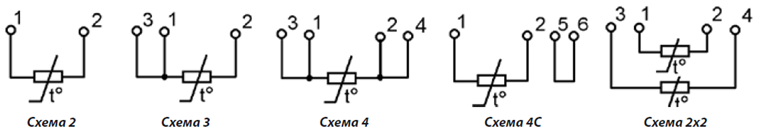

Схемы электрические соединений термометров сопротивления по ГОСТ Р 8.625-2006:

Пример записи при заказе:

а) термометр сопротивления ТСП-1088-ОК-АС, исполнение по рисунку 1, с НСХ 50П класс допуска

А, схема соединений выводных проводников 3, класс безопасности 2Н, длина монтажной части L =

250мм, диаметр монтажной части d=10,0мм:

«Термометр сопротивления ТСП-1088-ОК-АС рис. 1 50П кл.А сх3 2Н L=250мм d=10,0мм ТУ

4211-106-12150638-2009»;
