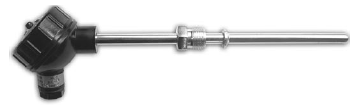

ТСП/1-1088, ТСМ/1-1088

Вернуться назад

Для измерения температуры жидких и газообразных сред, не разрушающих их защитную арматуру, в различных областях народного хозяйства.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-130-12150638-2006

Диапазон измеряемых температур, ºС

ТСП/1-1088 – от минус 200 до 500

ТСМ/1-1088 – от минус 50 до 150

Номинальная статическая характеристика преобразования (НСХ) по ГОСТ 6651-94 – 50М, 100М, 50П, 100П

Класс допуска по ГОСТ 6651-94 – А, В, С

W100 по ГОСТ 6651-94:

- ТСП/1-1088 – 1,3910 (по заказу 1,3850)

- ТСМ/1-1088 – 1,4280

Показатель тепловой инерции, с – 20, 40

Материал защитной арматуры – сталь 12Х18Н10Т

Материал головки – прессматериал фенопласт АГ-4В, ДСВ-2Р

Условное давление измеряемой среды, МПа:

- для исполнения по рисунку 1 – 0,4

- для исполнения по рисунку 2, 3, 4 – 6,3

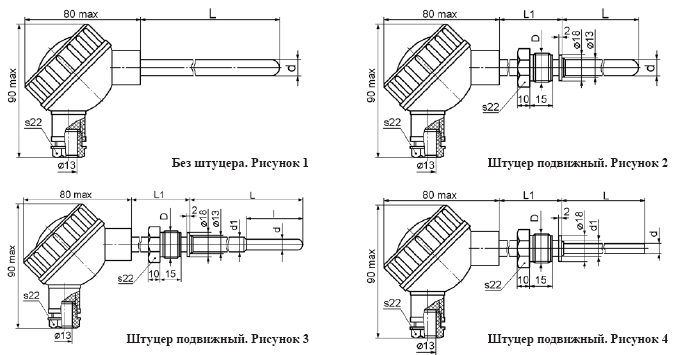

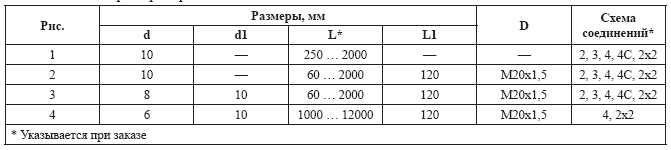

Исполнения термометров ТСП/ТСМ/1-1088

Термометры по рис.4 имеют защитную арматуру из стали 12Х18Н10Т, монтажная часть которой выполнена на базе кабельного чувствительного элемента типа КЭСП или КЭЧМ.

Пример записи при заказе:

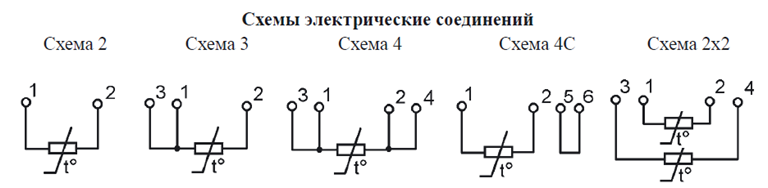

Термометр сопротивления ТСП/1-1088, исполнения по рисунку 1, НСХ 100П, класса допуска В, со схемой соединений 4, длиной монтажной 630 мм

ТСП/1-1088-1 100П В сх.4 L=630 мм ТУ 4211-130-12150638-2006.
