Стенд проверочный СП10

Стенд проверочный СП10 (ВШПА.421412.047) предназначен для калибровки и опробования цилиндрических вихретоковых датчиков ДВТ10, ДВТ20, ДВТ30, ДВТ23, подключенных к преобразователю ИП34.
  Смещение контрольной поверхности образца создается вращением микрометрического глубиномера и по его шкале производится отсчет параметра смещения.
  При калибровке датчиков должен использоваться образец, изготовленный из материала объекта контроля. В комплект СП10 входит образец выполненный из конструкционной стали.



Таблица 1. Основные технические характеристики

Параметр Значение
Диапазон смещения,  мм 0 - 25
Основная абсолютная погрешность установки смещения, мм ±0,01
Габаритные размеры, мм 150x100x65
Масса, не более, кг

0,5

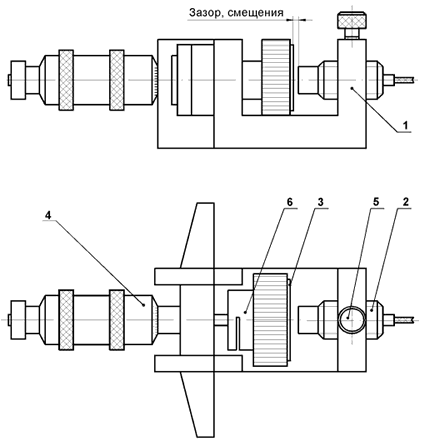

  1. основание
  2. датчик
  3. контрольный образец
  4. глубиномер микрометрический ГМ100
  5. стопорный винт
  6. насадка



Рисунок 1. Внешний вид стенда СП10



Применение

С преобразователем ИП34:

Датчик ДВТ10;
       Датчик ДВТ20;
       Датчик ДВТ23;
       Датчик ДВТ30.
