ЭЧП, ЭЧМ

Вернуться назад

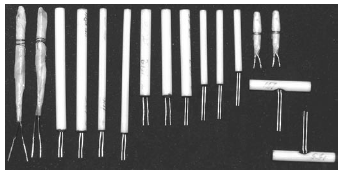

Для использования в составе термометров сопротивления по ГОСТ Р 8.625-2006 (ГОСТ 6616-94) и как самостоятельное изделие в со- ставе приборов и средств автоматизации для измерения температуры различных сред.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ГОСТ ГОСТ Р 8.625-2006

При заказе и записи в документации необходимо указать:

- тип чувствительного элемента: ЭЧП (платиновый) или ЭЧМ (медный);

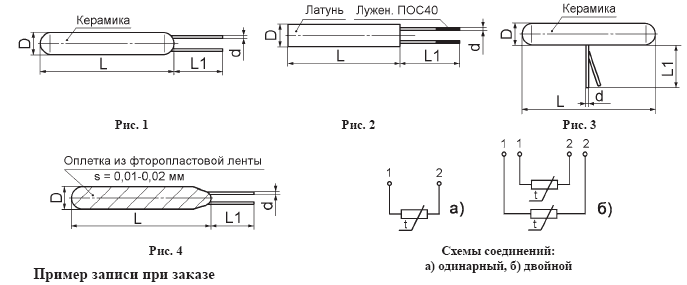

- номер рисунка (1, 2, 3 или 4);

– обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.625-2006 (ГОСТ 6616-94) (50П, 100П, Pt50, Pt100, 50М, 100М);

- «двойн.», если в одном корпусе размещены два гальванически развязанных чувствительных элемента;

– класс допуска по ГОСТ Р 8.625-2006 (ГОСТ 6616-94);

– значение температурного коэффициента α, °С-1 по ГОСТ Р 8.625-2006 (ГОСТ 6616-94);

- размеры корпуса DxL, мм;

- материал выводов только для ЭЧП (платина или серебро);

- диаметр и длину выводов, мм, если она отличается от указанной в таблице 1.

Тип

Рис.

D, мм

L, мм

d, мм

L1, мм

НСХ для классов допуска

α, °С-1

Температурный диапазон, 0С

50П (Pt50) 100П (Pt100) 5

двойн.

10

двойн.

А В С А В С А В С А В С
ЭЧП

1

2,8

25

0,4

7

  х х

0,00391 (0,00385)

–50 … +400

  35 х х х   х х
  50 х х х х х х


4,0

25

0,5

х х х х х х

–50 … +500

  35 х х х х х х х х х
  50 х х х х х х х х х х х х
  2

3

5,0 30

25

10

х х х х х х х х х х х х –50 … +150
  4,0 х х х х х х             –50 … +400


4

1,5

15

х х х х х х

–50 … +150

  2,0 х х х х х х

Тип

Рис.

D, мм

L, мм

d, мм

L1, мм

НСХ для классов допуска

α, °С-1

Температурный диапазон, 0С

50М

100М

50М

двойн.

100М

двойн.

А В С А В С А В С А В С

ЭЧМ

2

5

30

0,5

10

х х х х х х х х х х х х

0,00428

–50 … +120
  х х   х х   х х   х х –50 … +150

4

2,5

15

х х х х х х             –50 … +120
  х х         х х       –50 … +150

3,0

х х х х х х       х     –50 … +120
        х х         х х –50 … +150

Платиновый чувствительный элемент в корпусе по рисунку 1 с НСХ 50П, двойной, класса допуска В с отношением W100 =1,3910, в керамическом корпусе диаметром 4 и длиной 53 мм, с выводами из платины диаметром 0,5 и длиной 10 мм -

ЭЧП – 1 – 50П двойн. – В – 1,3910 – 4х53 мм – выводы платина 0,5х10 мм .

Примечания.

1. По согласованию с изготовителем допускается изготовление элементов с длинами, отличающимися от приведенных в таблицах.

2. Допускается изготовление элементов с НСХ 10П; 500П; 10М; 500М, а также элементов со старыми градуировками гр. 21; гр. 22; гр. 23.

3. Платиновые выводы применяются при изготовлении ЭЧП в вибростойком исполнении, серебряные выводы – для ЭЧП в общепромышленном исполнении.

Таблица 2. Погрешность измерения в температурном эквиваленте, °С

Температура измерения,

Платиновые ЭЧП Медные ЭЧМ
Погрешность выходного сигнала в температурном эквиваленте, 0С для класса допуска
А В С В С
–200 ±0,550 ±1,300
–100 ±0,350 ±0,800 ±1,400
–50 ±0,250 ±0,550 ±1,000 ±0,425 ±0,825
0 ±0,150 ±0,300 ±0,600 ±0,250 ±0,500
50 ±0,250 ±0,550 ±1,000 ±0,425 ±0,825
100 ±0,350 ±0,800 ±1,400 ±0,600 ±1,150
150 ±0,450 ±1,050 ±1,800 ±0,775 ±1,475
200 ±0,550 ±1,300 ±2,200
300 ±0,750 ±1,800 ±3,000
400 ±0,950 ±2,300 ±3,800
500 ±1,150 ±2,800 ±4,600
