Регуляторы температуры модели РТ3Ц ТУ 4211-022-12150638-2004 (далее регуляторы) предназначены для автоматического двухпозиционного регулирования температуры относительно заданного значения в промышленных установках, цифровой индикации текущей температуры объекта.
Регуляторы, выполненные в виде щитового прибора, могут работать в комплекте с термопреобразователями сопротивления (ТС) с номинальной статической характеристикой (НСХ) по ГОСТ 6651-94 и термолектрическими преобразователями с НСХ по ГОСТ Р 8.585-2001.
Установка заданного значения температуры производится задатчиком с контролем по цифровой индикации.
Регулятор оснащен устройством контроля обрыва ТС или линии связи.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество каналов измерения – 1
Цена деления цифрового индикатора, °С, – 0,1 или 1,0
Тип цифрового индикатора, высота цифр, мм – светодиодный, 14
Предел основной погрешности измерения температуры от диапазона изменения входного сигнала, %
для модели РТ3Ц-10Х – 0,25
для модели РТ3Ц-20Х – 0,5
Зона возврата, %, – от 0,2 до 2
Выходы регулятора – переключающиеся контакты реле (максимальное коммутируемое напряжение 250 B , ток нагрузки от 0,01 до 6А, соs γ >=0,7, максимальная коммутируемая мощность – 500 Вт).
Cхема подключения ТС – трехпроводная
Устойчивость к внешним воздействиям по ГОСТ 12997-84 – группы В4, N1
Напряжение питания, В – 220±10%, 50 Гц
Потребляемая мощность, ВА, не более – 7
Габариты, мм, не более – 96 х 96 х 190
Размер отверстия в щите, мм – 93 х 93
Масса, кг, не более – 1,0

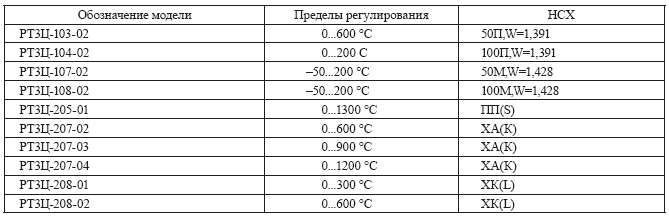

Примеры условного обозначения при заказе
1. Двухпозиционный регулятор температуры модели РТ3Ц с НСХ 50 М, диапазон регулирования 0…+200 °С -
Регулятор температуры РТ3Ц-107-02;
2. Двухпозиционный регулятор модели РТ3Ц с НСХ ХК, диапазон измерения 0-600 °С -
Регулятор температуры РТ3Ц-208-02.
Оснащение регулятора сигналом достижения предельного значения (нижний или верхний предел), диапазон изменения установки предельного значения в градусах Цельсия или процентах от диапазона входного сигнала) и наличие дополнительного выходного сигнала оговариваются особо.
