МУ11

Вернуться назад

Механизм установки МУ11 (ВШПА.421412.100.144) предназначен монтажа датчиков ДВТ10, ДВТ10Ех, ДВТ20, ДВТ20Ех при измерении искривления (эксцентриситета) ротора.

Крепление МУ11 выполняется с помощью двух винтов М6. Окончательную фиксацию МУ11 выполняют с помощью двух штифтов диаметром 4мм с прессовой посадкой.

С помощью регулировочного винта устанавливается нулевое положение датчика относительно контрольной поверхности. Положение накладки фиксируется двумя винтами. Все винты в МУ11 окончательно фиксируются с помощью стопорных шайб.

Таблица 1. Основные технические характеристики

Параметр Значение
Ход накладки, мм 18
Материал 4-III Ст3 ГОСТ 14637-79
Габаритный размер, мм
 - с накладкой для ДВТ10, ДВТ10Ех
 - с накладкой для ДВТ20, ДВТ20Ех

54х32х44
54х43х44
Масса, кг, не более 0,35



Таблица 2.

Исполнение     Размеры, мм
D
Примечание
Для ДВТ10 32 23±0,2 М10х1 При измерении искривления ротора
Для ДВТ20 42 32±0,2 М16х1 -

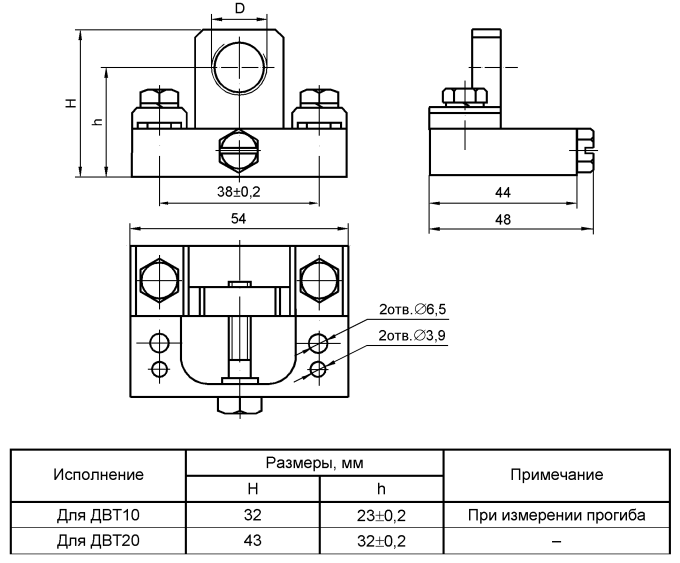

Рисунок 1. Габаритный чертеж МУ11



Состав

  • Основание с крепежными отверстиями;
  • Накладка для закрепления датчика (два вида накладок в зависимости от размера датчика);
  • Регулировочный винт для перемещения накладки в основании.
