Коробки соединительные взрывозащищенные  Ех КСУВ А


 Коробки взрывозащищенные КСУВ-А Коробки соединительные взрывозащищенные унифицированные Ех КСУВ А соответствуют требованиям технических условий ТУ 3449-092-12150638-2002 и предназначены для ввода электрических кабелей диаметром от 8 до 32мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.





Технические характеристики соединительных взрывозащищенных коробок Ех КСУВ А:



1. Степень защиты от воды и пыли по ГОСТ 14254-96 – IP65.

2. Материал корпуса коробок соединительных Ех КСУВ-А – алюминиевый сплав с защитным покрытием (климатическое исполнение ХЛ1.1 – для работы в диапазоне температуры от минус 60 до 70°С в атмосфере типа II по ГОСТ 15150-69);

3. Маркировка взрывозащиты:

- ExdIICU – для взрывозащищенных коробок, поставляемых без контактных зажимов и(или) кабельных уплотнений;

- 1ExdIICT6 – для коробок взрывозащищенных, поставляемых с контактными зажимами и уплотнениями кабельных вводов (штуцер+резиновое эластичное кольцо).

4. Исполнения взрывозащищенных коробок ЕхКСУВ-А по условному диаметру патрубков кабельного ввода:

- 20мм (D=122мм; Н=76мм; Н1=29мм; Н2= 115мм; L=180мм; L1=150мм) – аналог КПА-20…;

- 25мм (D=135мм; Н= 83мм; Н1=32мм; Н2= 120мм; L= 195мм; L1=165мм) – аналог КПА-25…;

- 40мм (D=168мм; Н=108мм; Н1=45мм; Н2= 145мм; L=220мм; L1= 195мм) – аналог КПА-40…;

- 50мм (D=198мм; Н=121мм; Н1=50мм; Н2= 150мм; L=247мм; L1= 222мм) – аналог КПА-50…



Общий вид коробок ЕхКСУВ-А-ПДРис.1. Общий вид коробок ЕхКСУВ-А-ПД из алюминиевого сплава.

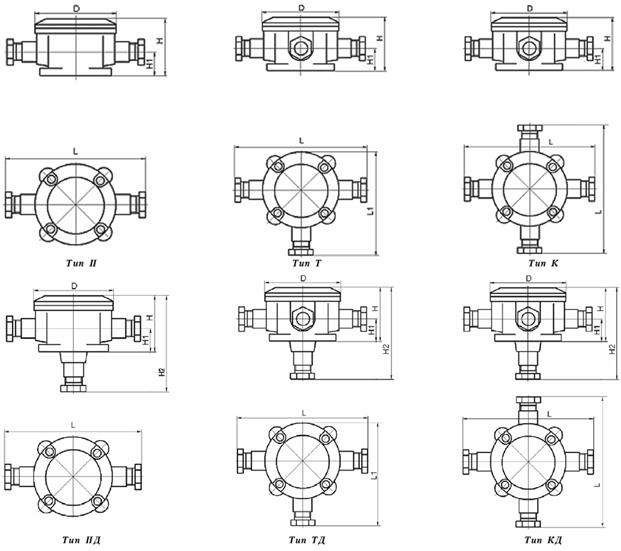

5. Варианты конструктивного исполнения  взрывозащищенных коробок ЕхКСУВ-А по количеству и расположению кабельных вводов:









Общий вид коробок ЕхКСУВ-А-ПДП – коробка проходная;

Т – коробка тройниковая;

К – коробка крестообразная;

ПД – коробка проходная с выходом в дно;

ТД – коробка тройниковая с выходом в дно;

КД – коробка крестообразная с выходом в дно.

6. Исполнения коробок по конструкции кабельного ввода:

- К – монтаж открытым кабелем с уплотнением резиновым уплотнительным кольцом;

- Т – монтаж кабеля в трубе с уплотнением резиновым уплотнительным кольцом;

- Б – монтаж бронированным кабелем с уплотнением резиновым уплотнительным кольцом;

- Х – открытый патрубок с внутренней трубной резьбой (d1) без кабельного уплотнения.

Коробка соединительная взрывозащищенная Ех КСУВ А – стандарт заказа .

При записи коробки в технической документации и при заказе необходимо указать:

- тип взрывозащищенной коробки Ех КСУВ А ;

- тип коробки взрывозащищенной по количеству и расположению кабельных вводов (П, Т, К, ПД, ТД, КД);

- условное обозначение способа монтажа кабеля для вариантов с уплотнением кабельного ввода:

- К – открытая прокладка кабеля;

- Т – прокладка кабеля в трубе;

- Б – монтаж с применением бронированного кабеля;

Примечание – Для вариантов К, Т и Б резиновые эластичные кольца для уплотнения кабелей с диаметрами из таблицы 2 входят в комплект поставки коробки;

- условный проход трубы кабельного ввода (20, 25, 40 или 50мм);

- Х – конструкция кабельного ввода для подсоединения трубы без кабельного уплотнения;

- количество контактных зажимов (сечение жил кабеля) – при необходимости;

- обозначение технических условий.

Масса, кг, не более:

с условным проходом трубы кабельного ввода 20мм – 4,0.

с условным проходом трубы кабельного ввода 25мм – 5,0.

с условным проходом трубы кабельного ввода 40мм – 6,0.

с условным проходом трубы кабельного ввода 50мм – 8,0.

Пример записи Ех КСУВ А:

1. Коробка взрывозащищенная в корпусе из алюминиевого сплава с защитным покрытием, с четырьмя кабельными вводами на боковой поверхности коробки (крестообразная) и одним кабельным вводом на дне коробки (тип КД), с условным проходом патрубка кабельного ввода 20мм, без кабельных уплотнений в кабельных вводах, без контактных зажимов (аналог коробки ККДА-20):

Коробка взрывозащищенная ЕхКСУВ-А-КД20-Х ТУ 3449-092-12150638-2002.

2. Взрывозащищенная коробка в корпусе из алюминиевого сплава с защитным покрытием, с двумя кабельными вводами на боковой поверхности коробки (тип П), с условным диаметром патрубка кабельного ввода 25мм, для монтажа бронированного кабеля, с набором зажимов, содержащим 5 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 2,5мм2:

Коробка взрывозащищенная ЕхКСУВ-А-П25-Б-5 (2,5мм2 ) ТУ 3449-092-12150638-2002.

3. Тоже без контактных зажимов.

Взрывозащищенная коробка ЕхКСУВ-А-П25-Б ТУ 3449-092-12150638-2002.

Таблица 1 – Исполнения взрывозащищенных коробок ЕхКСВУ А по комплектации контактными зажимами

Сечение жил подводимого кабеля, мм2 Допускаемый ток через одну пару зажимов, А (до 550 В) Максимально допустимое количество зажимов (пар), шт
20 25 40 50
2,5 23 5 8 11 16
4,0 30 4 8 10 16
6,0 39 - 6 8 12
10,0 53 - - 6 9
16,0 72 - - 4 8



Таблица 2- Соотношение между условными диаметрами патрубков кабельных вводов коробок взрывозащищенных ЕхКСУВ А, трубной резьбой и диаметрами вводимых кабелей.

Условные диаметры патрубков кабельных вводов, мм Трубная резьба, d1, d2 Диаметр вводимых кабелей, d, мм
20 G¾-B 8-14
25 G1-B 14-20
40 G1 ½-B 20-26
50 G2-B 26-32
