Коробка преобразователей КП23ВХ
Коробка преобразователей КП23ВХ предназначена для установки трех взрывобезопасных преобразователей, компараторов. Коробка преобразователей КП23ВХ имеет металлический корпус.
В основании коробки преобразователей предусмотрены посадочные места для крепления преобразователей, компараторов. В нижней части основания вырезаны отверстия для установки кабельного ввода (типа М620 или MG25), предназначенные для герметичного ввода кабелей датчиков и кабеля подключения к аппаратуре вибрационного контроля.
Крепление коробки осуществляется через отверстия внешних крепежных ушей.
Крышка коробки преобразователей уплотняется с помощью специальной резиновой прокладки и прикручивается к основанию четырьмя винтами М4.
Установленные в коробке преобразователи защищены от внешнего воздействия, непреднамеренной порчи, попадания влаги (грязи) на соединительные клеммы, позволяют аккуратно выполнять монтаж оборудования и кабельных линий.
Таблица 1. Характеристика КП23ВХ
| Обозначение | Описание | Габаритный размер, мм |
|---|---|---|

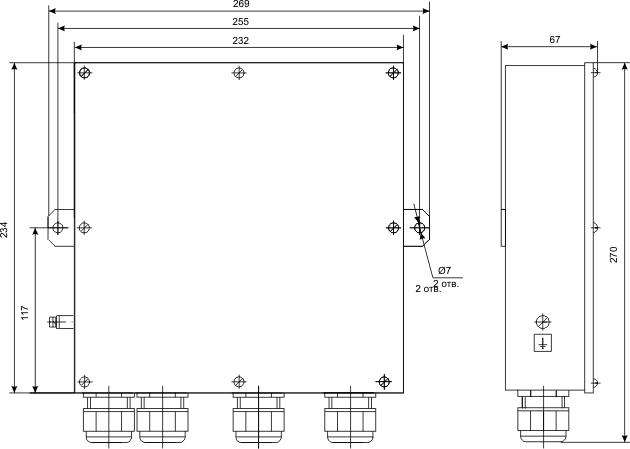

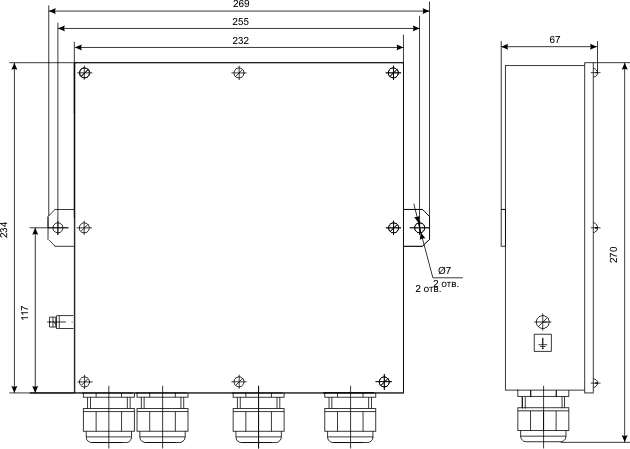

| ВШПА.421412.149-02 | Коробка для трех взрывобезопасных преобразователей или компараторов | 270х270х65 |
