ТСПУ/1-0288Ех, ТСМУ/1-0288Ех, ТХАУ/1-0288Ех, ТСПУ/1-0289, ТСМУ/1-0289, ТХАУ/1-0289

Вернуться назад

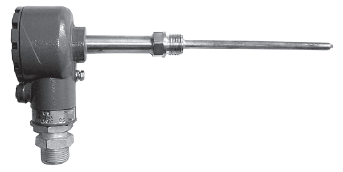

Термопреобразователи ТСПУ/1-0288Ех, ТСМУ/1-0288Ех, ТХАУ/1-0288Ех, ТСПУ/1-0289, ТСМУ/1-0289, ТХАУ/1-0289 предназначены для измерения температуры газов, жидкостей и сыпучих сред, не разрушающих материал защитной арматуры. Термопреобразователи обеспечивают непрерывное преобразование температуры в унифицированный токовый сигнал и предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами.

Термопреобразователи ТСПУ(ТСМУ)/1-0289, ТХАУ/1-0289 имеют вид взрывозащиты «Взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99, маркировку взрывозащиты 1ЕxdIICT6Х (знак «Х» указывает на особые условия монтажа и эксплуатации по ГОСТ Р 51330.0-99).

Термопреобразователи ТСПУ(ТСМУ)/1-0288Ех, ТХАУ/1-0288Ех имеют вид взрывозащиты i «искробезопасная цепь», маркировку взрывозащиты 0ЕxiaIICT6, 1ExibIIСТ6; взрывозащита обеспечивается при использовании термопреобразователей совместно с барьерами искрозащиты (БИЗ ) – см. схему 7.

В качестве первичных преобразователей используются термопары с изолированным спаем и номинальными статическими характеристиками преобразования ХА(К) по ГОСТ ГОСТ Р 8.585-2001 и термопреобразователи сопротивления с номинальными статическими характеристиками преобразования 100П, 100М по ГОСТ Р 8.625-2006.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ТУ 4211-066-12150638-2007

Зависимость выходного тока от температуры – линейная

Потребляемая мощность Вт, не более – 1,0

Сопротивление линии нагрузки с линией связи, кОм, не более:

- для тока 0-5 мА – 2,5

- для тока 4-20 мА – 1,0

Линию связи в виде витой пары рекомендуется прокладывать отдельно от силовых линий:

Степень защиты от воздействия воды и пыли по ГОСТ 14254-96 – IP54

Диаметр рабочего конца монтажной части защитной арматуры d, мм:

- для ТСПУ (ТСМУ)/1-0289 – 8

- для ТХАУ/1-0289 – 10

- для остальных термопреобразователей – в соответствии с рис. 1-4

Условное давление измеряемой среды, МПа:

- для исполнения по рис. 1, 2 и 6 – 0,4

- для исполнения по рис. 3 и 5 – 10,0

- для исполнения по рис. 4 – 6,3

Показатель тепловой инерции, с, не более:

- для термопреобразователей с диаметром рабочего конца защитной арматуры 8 мм – 20

- для термопреобразователей с диаметром рабочего конца защитной арматуры 10 мм – 40

При заказе термопреобразователя и при записи в технической документации необходимо указать:

- тип термопреобразователя (ТСПУ/1-0288Ех, ТСМУ/1-0288Ех, ТХАУ/1-0288Ех, ТСПУ/1-0289, ТСМУ/1-0289, ТХАУ/1-0289;

- НСХ первичного преобразователя, по заказу (для термопреобразователей сопротивления) – 100П, 100М;

- диапазон изменения выходного тока (0…5 или 4…20 мА – см. таблицу 1);

- номер рисунка (1, 2, 3, 4, 5, 6);

- длину монтажной части защитной арматуры (100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм);

- диапазон измеряемой температуры (в соответствии с таблицей 1);

- предел допускаемой основной погрешности (0,25; 0,50; 1,00; 1,50% в соответствии с таблицей);

- информацию о кабельном вводе для ТСПУ/1-0289, ТСМУ/1-0289, ТХАУ/1-0289:

- тип штуцера (Т – штуцер для подсоединения трубы с резьбой G3/4; Т-G1/2 – штуцер для подсоединения трубы с резьбой G1/2; Б – штуцер для монтажа бронированным кабелем);

- материал штуцера (Н – нержавеющая сталь типа 12Х18Н10Т; С – углеродистая сталь с защитным покрытием);

- обозначение технических условий.

Примеры записи при заказе:

1. Термопреобразователь взрывозащищённый ТСПУ/1-0288Ех, вид взрывозащиты «искробезопасная цепь», НСХ 100П, W100 =1,3910, диапазон изменения выходного тока 4-20 мА, исполнение по рисунку 4, длина монтажной части защитной арматуры 250 мм, диапазон измерения температуры от минус 50 до +50 °С, предел допускаемой основной погрешности 0,25% -

ТСПУ/1-0288Ех 100П, W100=1,3910, 4-20 мА – 4/250 -50…+50 °С – 0,25% ТУ 4211-066-12150638-2007;

2. Термопреобразователь взрывозащищённый ТХАУ/1-0289, вид взрывозащиты «взрывонепроницаемая оболочка», диапазон изменения выходного тока 4-20 мА, исполнение по рисунку 5, длина монтажной части защитной арматуры 250 мм, диапазон измерения температуры от 0 до + 900 °С, предел допускаемой основной погрешности 1,0%, кабельным вводом для прокладки кабеля в трубе с присоединительной резьбой G3/4 из углеродистой стали:

ТХАУ/1-0289, ХА(К), 4-20 мА – 5/250 – 0…900 °С - 1,0% Т – С ТУ 4211-066-12150638-2007;

3. То же, но с кабельным вводом для прокладки бронированного кабеля, с клеммами фирмы Wago -

ТХАУ/1-0289, ХА(К), 4-20 мА – 5/250 – 0…900 °С – 1,0% Б – С Wago ТУ 4211-066-12150638-2007.

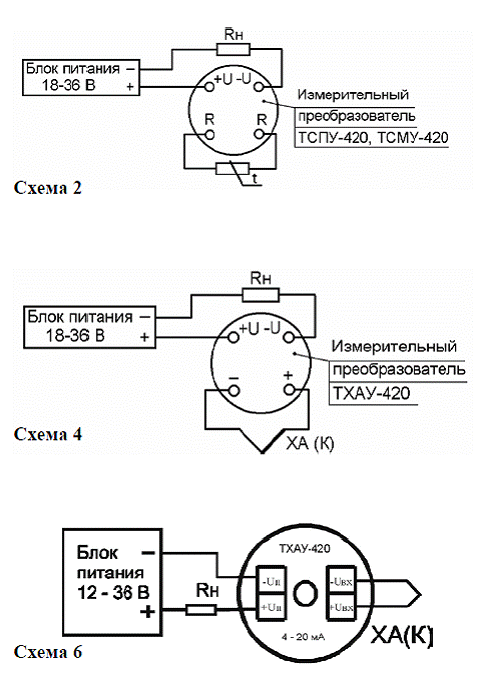

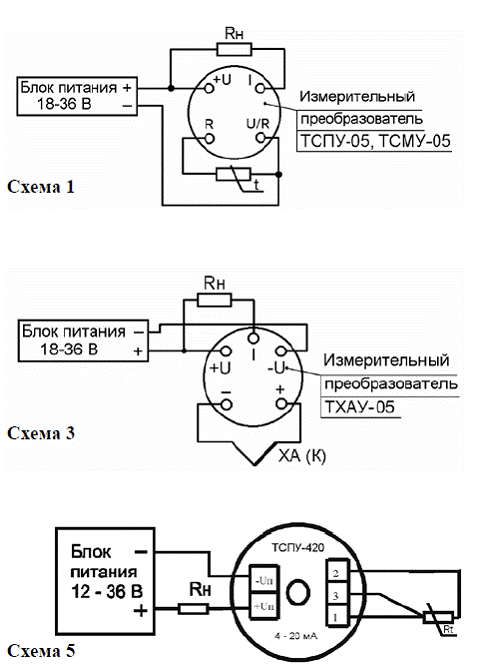

Таблица 1. Обозначение преобразователей, НСХ, класс точности, сопротивление нагрузки, схема подключения.
ип преобразователя НСХ первично- го преобразова- теля Диапазон

т из  ерения ,

°С

пр Предел ой по иведенн и, грешност

%

Диапазон из енения выходного сигнала,  А Схе а ческая

соединений

Напряжение питания,
С   У/1-0288  х 100

α=0,00428

–50.+50

0.100

0.150

±0,25

±0,50

0.5

л   4.20

1   л   2 24,00±0,48
С   У/1-0289 0.5

л   4.20;

4.20

1   л   2

5

18.36
С  У/1-0288  х 100     л  Pt100 α=0,00391   л α=0,00385 –50.+50

0.100

0.150

0.200

0.300

0.400

0.500

0.5

л   4.20

1   л   2 24,00±0,48
С  У/1-0289 0.5

л   4.20;

4.20

1   л   2

5

18.24
У/1-0288  х (К) 0.600 ±1,0 0.5

л   4.20

3   л   4 24,00±0,48
0.900 ±0,5… ±1,0
У/1-0289 0.600 ±1,0 л 0.5 20 3   л   4 18.36

Термопреобразователи ТСПУ(ТСМУ)/1-0288Ех, ТХАУ/1-0288Ех (кабельные вводы – для открытой прокладки кабеля).

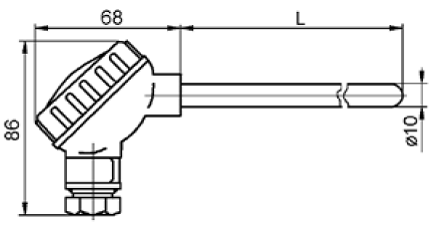

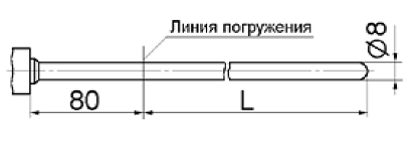

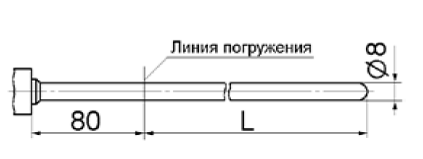

Рис. 1 - Габаритные чертежи термопреобразователей с головкой из пресс-материала АГ4-В без штуцера

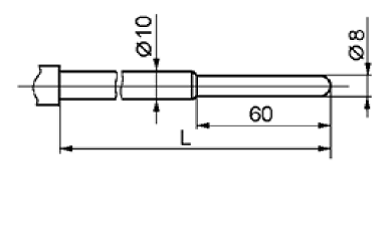

Рис. 2 - Габаритные чертежи термопреобразовате- лей с головкой из пресс-материала АГ4-В без шту- цера с заужением, остальное – см. рис .1

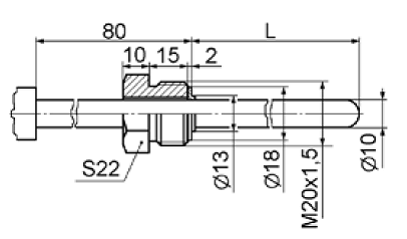

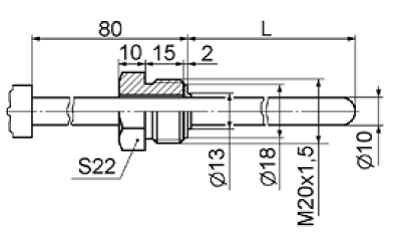

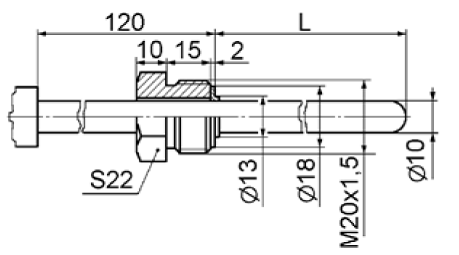

Рис. 3 - Габаритные чертежи термопреобразовате- лей с головкой из пресс-материала АГ4-В с подвижным штуцером, остальное – см. рис. 1

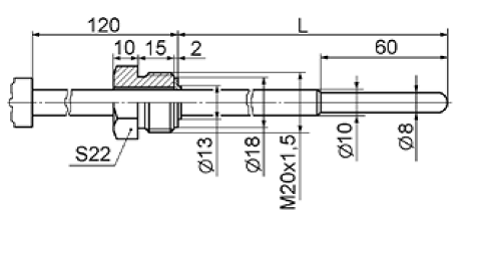

Рис. 4 - Габаритные чертежи термопреобразовате- лей с головкой из пресс-материала АГ4-В с подвиж- ным штуцером и заужением, остальное – см. рис. 1

Возможно изготовление термопреобразователей по рисункам 1-4 с алюминиевой головкой В1-М2А-8Х-NS-Psh, номера рисунков считать соответственно: 5-8.

Габаритные чертежи термопреобразователей ТСПУ (ТСМУ)/1-0289, ТХАУ/1-0289

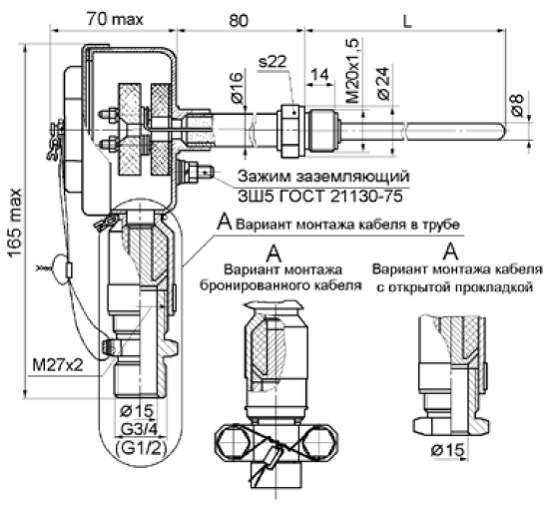

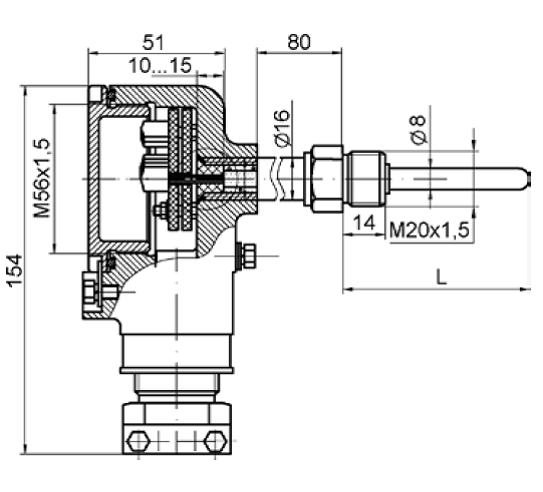

Рис. 1 Габаритный чертеж термопреобразователей ТСПУ(ТСМУ)/1-0289, ТХАУ/1-0289 в стальном корпусе с неподвижным штуцером

Рис. 2 Габаритный чертеж термопреобразовате- лей ТСПУ(ТСМУ)/1-0289, ТХАУ/1-0289 в сталь- ном корпусе без штуцера (остальное см. рис. 1)

Рис. 3 Габаритный чертеж термопреобразо- вателей ТСПУ(ТСМУ)/1-0289, ТХАУ/1-0289 в стальном корпусе с подвижным штуцером (остальное см. рис. 1)

Рис. 4 Габаритный чертеж термопреобразователей ТСПУ(ТСМУ)/1-0289, ТХАУ/1-0289 в алюминиевом корпусе с неподвижным штуцером для монтажа бронированного кабеля. Конструкция кабельного ввода для монтажа кабеля в трубе и с открытой прокладкой аналогична рис. 1

Рис. 5 Габаритный чертеж термопреобразовате- лей ТСПУ(ТСМУ)/1-0289, ТХАУ/1-0289 в алюминиевом корпусе без штуцера (остальное см рис. 4)

Рис. 6 Габаритный чертеж термопреобразовате- лей ТСПУ(ТСМУ)/1-0289, ТХАУ/1-0289 в стальном корпусе с подвижным штуцером (остальное см рис. 4)

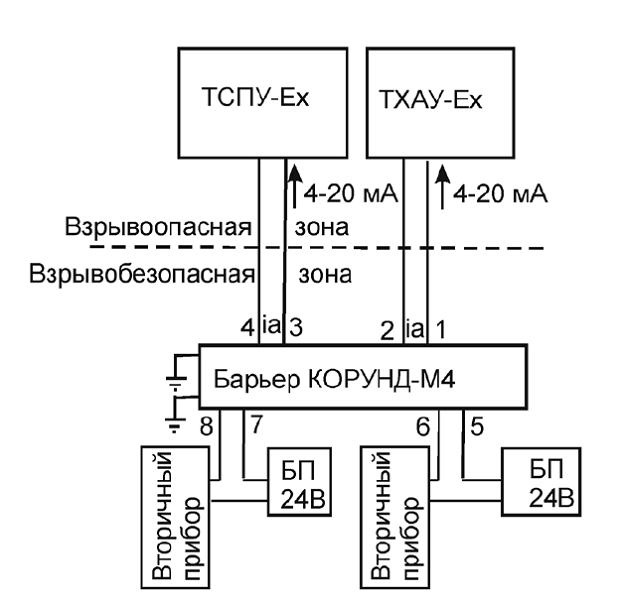

Подключение термопреобразователей ТСМУ/1-0288Еx, ТСПУ/1-0288Еx,
ТХАУ/1-0288Еx к вторичным приборам через барьер искрозащиты.

Схема 7
