ДВТ22

Вернуться назад

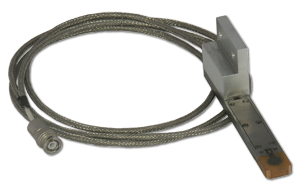

Бесконтактный вихретоковый датчик смещений

dvt22

Бесконтактный вихретоковый датчик с боковой чувствительной поверхностью (ВШПА.421412.100.133), предназначенный для измерения смещений в труднодоступных местах, где установка цилиндрических датчиков невозможна. Выпускается несколько вариантов исполнения датчика с различной длиной соединительного кабеля. Датчик является неремотопригодным. Соединительный кабель датчика выполнен в маслостойкой оболочке, защищающей радиочастотный кабель

Таблица 1. Основные технические характеристики

Параметр Значение
Диапазон измерения смещения, мм 0 – 2
Нулевой воздушный зазор, мм 0,4
Нелинейность амплитудной характеристики, %, не более ±2,5
Пределы допускаемой дополнительной погрешности измерения (по выходу преобразователя), вызванной изменением температуры окружающей стреды, % ±2,5
Рабочий температурный диапазон, °С от +5 до +125

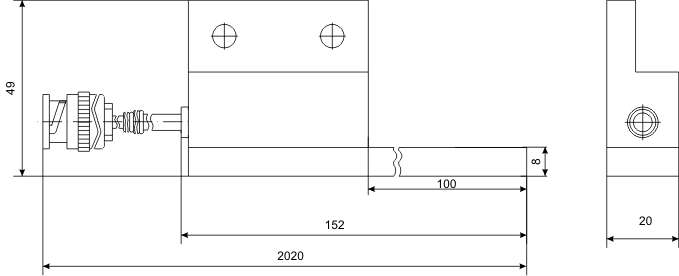

Габаритный размер датчика, мм 150х70х20
Стандартные длины соединительного кабеля, м 2; 5
Тип разъема датчика: вилка СР50-74 ФБ





Применение

  • Осевой сдвиг ротора;
  • Смещение деталей и узлов.
  • Кабель соединительный КС10;
  • Коробки разъемов для защиты разъемов датчиков КР10, КР20;
  • Проходник для вывода кабеля датчика через корпус оборудования М24;
  • Комплект крепежа.
  • Стенд проверочный СП20.

Аксессуары

  • Кабель соединительный КС10;
  • Коробки разъемов для защиты разъемов датчиков КР10, КР20;
  • Проходник для вывода кабеля датчика через корпус оборудования М24;
  • Комплект крепежа.



Стенды проверочные

  • Стенд проверочный СП20.
