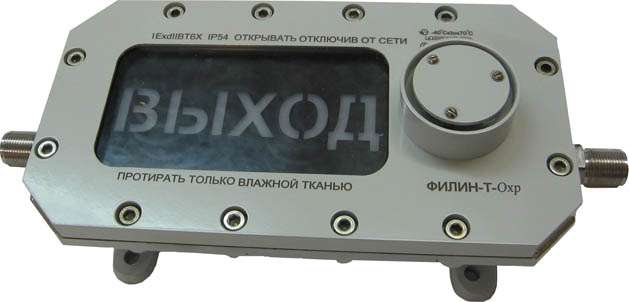

Пожарные светозвуковые табло Филин Т (ФИЛИН-Т)


  Пожарные светозвуковые табло Филин-ТМодель ФИЛИН Т предназначена для обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами.

  Текст надписи или рисунок знака (пиктограммы), цвет надписи или знака (пиктограммы), цвет фона (контрастный цвет) определяются заказчиком (например, «ПОЖАР», или «ГАЗ, УХОДИ», или пиктограмма ). Рекомендуемое число букв в надписи – не более 20, рекомендуемое количество строчек в надписи – одна или две, рекомендуемый цвет фона – чёрный (не просвечивает).Тревожный световой сигнал  ФИЛИН Т контрастно различим при его освещённости (Табло пожарное светозвуковое) до 300 лк в телесном угле 90° с расстояния 15 метров.

- пожарное светозвуковое табло имеют два симметрично расположенных кабельных ввода, любой из которых может быть заглушен.

  * По заказу выпускается специальная модель табло пожарное светозвуковое Филин Т с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.

Вид и уровень взрывозащиты по ГОСТ Р 51330.1-99 1ExdIIBT6 X
Степень защиты по ГОСТ 14254-96 IP 56
Применение в взрывоопасных зонах по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99 1 и 2 классов
Климатическая зона ХЛ1.1 от минус 40 до 70 °С в атмосфере типа II, III или IV по ГОСТ 15150-69 индекс в обозначении - H (коррозионная сталь)
Климатическая зона ХЛ1.1 от минус 40 до 70 °С в атмосфере типа II по ГОСТ 15150-69 индекс в обозначении - A (коррозионная сталь)
ТУ завода - изготовителя ТУ 4371-129-12150638-2006
Комплектация каждого кабельного ввода резиновыми уплотнениями для кабеля диаметром 8-10, 10-12 и 12-14 мм Да
Частота мигания тревожного светового сигнала, Гц от 0,5 до 5
Несущая частота звукового, Гц от 1500 до 3000
Максимальное значение уровня звукового давления на расстоянии (1,00±0,05)м вдоль его оси при номинальном напряжении электропитания, не менее 105 дБ
Допускаемая продолжительность непрерывной работы Табло в режиме тревожного сигнала, минут, не более 30
Напряжение питания табло модели ФИЛИН-Т-12 от 10,8 до 28 В постоянного тока
Напряжение питания табло модели ФИЛИН-Т-220 от 182 до 243 В постоянного или переменного тока

Потребляемая мощность, ВТ, не более
для Филин-Т-12
для Филин-Т-220


10,0
15,0
Максимальное количество проводов, подключаемых к клеммам табло, не более 2,5 мм2
Размер надписи, мм, не менее 182х95
Габаритные размеры, мм, не более 350х180х115
Масса не более, кг с индексом (H) - 10,0
с индексом (А) - 5,5



При записи Табло пожарное светозвуковое в технической документации и при заказе необходимо указать:

ФИЛИН-Т  - МР  - 12  - Н    Т-¾  - 18  - К/Ч  - ПОЖАР ТУ 4371-129-12150638-2006
1 2 3 4 5 6 7 8 9



1 – тип прибора ФИЛИН Т;

2 – дополнительный шифр приёмки (только для МР) под техническим надзором Российского Морского Регистра Судоходства;

3 – напряжение питания:

12 – постоянное напряжение в диапазоне от 10,8 до 28 В;

220 – переменное напряжение 220 В частотой 50Гц;

4 – материал корпуса:

Н – нержавеющая сталь 12Х18Н10Т;

А – алюминиевый сплав;

5 – тип штуцера кабельного ввода:

- Т – G¾ – для прокладки кабеля в трубе с присоединительной резьбой G¾-В, диаметр наружной изоляции кабеля 8 – 14мм;

- Т – G½ – для прокладки кабеля в трубе с присоединительной резьбой G½-В, диаметр наружной изоляции кабеля 8 – 10мм;

- К – для открытой прокладки кабеля с диаметром наружной изоляции 8 – 14мм;

- Б – для прокладки бронированного кабеля с диаметром наружной изоляции под броней 8 – 14мм;

- КТ – G½ – с кабелем в резиновой изоляции длиной 1,5м, выходящем из кабельного ввода для прокладки кабеля в трубе с присоединительной резьбой G ½;

- КТ – G½ – 2,0 – то же, но с кабелем длиной 2 метра;

- КТ – G¾ – с кабелем в резиновой изоляции длиной 1,5м, выходящем из кабельного ввода для прокладки кабеля в трубе с присоединительной резьбой G ¾;

- КТ – G¾ – 2,0 – то же, но с кабелем длиной 2 метра;

В комплект каждого кабельного ввода входят заглушка и резиновые уплотнения для кабеля диаметрами 8 – 10, 10 – 12 и 12 – 14мм.

6 – Диаметр подключаемых кабелей

- без обозначения – от 8-14мм;

- «18» – от 14-18мм.

7 – цвет свечения надписи/ цвет фона:

К – красный, Ж- желтый, З- зеленый, С- синий, Ч- чёрный (только фон), Б- белый (только фон); например, К/Ч (цвет свечения – красный, цвет фона – чёрный)

8 – текст надписи, например «ПОЖАР», или «ГАЗ, УХОДИ», или знак (пиктограмма); при заказе пиктограммы заказчик должен представить её рисунок или эскиз;

9 – обозначение технических условий.

Примеры обозначения при заказе:

1. Табло пожарное светозвуковое взрывозащищённое, питание постоянным напряжением в диапазоне от 10,8 до 28В, корпус из нержавеющей стали, с прокладкой кабеля в трубе, резьба G ¾-B, цвет свечения-красный, фон – чёрный, текст надписи – ПОЖАР -

ФИЛИН-Т- 12- Н -Т- G ¾- К/Ч – ПОЖАР ТУ 4371-129-12150638-2006

2. Табло светозвуковое взрывозащищённое, изготовленное под надзором Российского Морского Регистра судоходства, питание напряжением 220 В, корпус из нержавеющей стали, с кабелем в резиновой изоляции длиной 2м, выходящим из кабельного ввода для прокладки кабеля в трубе с присоединительной резьбой G ½; цвет свечения – красный, фон – чёрный, текст надписи – ПОЖАР -

ФИЛИН-Т- МР- 220- Н -КТ-G ½-2,0- К/Ч – ПОЖАР ТУ 4371-129-12150638-2006

Ознакомиться с взрывозащищенное табло Филин-Т-Охр-1/2.

Рис. 1. Габаритные размеры Табло пожарное светозвуковое ФИЛИН Т с кабелем (индекс в обозначении КТ-G-?)

Рис.2.а Разметка щита (стены) для установки светозвукового пожарного табло модели ФИЛИН Т в алюминиевом корпусе

Рис.2.б Разметка щита (стены) для установки пожарное светозвуковое табло модели ФИЛИН Т в корпусе из нержавеющей стали

Диод VD и резистор R рекомендуется устанавливать для контроля цепи шлейфа обратным напряжением. Тип диода и номинал резистора подбираются потребителем. Х5 и Х6 – свободные клеммы для нужд потребителя

Рис.3а. Схема подключения Табло светозвуковое пожарное модели ФИЛИН Т 12 с двумя кабельными вводами (питание постоянным током)

Рис.3.б. Схема подключения Табло светозвуковое пожарное модели ФИЛИН-Т-220 (питание пере- менным напряжением 220 В, 50Гц) Клеммы Х1 и Х2, Х3 и Х4 дублируют друг друга

Рис.3.в. Схема подключения Табло светозвуковое пожарное модели ФИЛИН- Т-12-КТ (с кабелем)

Рис.3.г. Схема подключения Табло светозвуковое пожарное модели ФИЛИН-Т-220-КТ (с кабелем)
