АРМ оператора предназначен для непрерывного ввода, обработки, хранения и отображения информации, принимаемой от модулей аппаратуры «Вибробит 300», контроллера I-8837, в том числе по:

  • вибрации опор подшипников;
  • виброперемещении валов;
  • скорости вращения валов;
  • осевым сдвигам валов;
  • относительным расширениям роторов;
  • абсолютным расширениям цилиндров;
  • искривлениям валов;
  • линейным перемещениям механизмов;
  • уклонам «стульев» цилиндров;
  • эксплуатационным параметрам (температуры, давления, расходы,мощности,ток и напряжения, уровни заполнения емкостей и другим технологическим параметрам).

АРМ оператора может обмениваться информацией с другими АСУ ТП по каналам Ethernet и RS485 с использованием протоколов ОРС, Modbus, TCP/IP .

АРМ «ВИБРОБИТ 300» может обеспечить контроль и мониторинг вибропараметров и других технологических параметров как одного энергоблока, так и нескольких энергоблоков или любых других промышленных объектов одновременно, за счет гибкости структуры, ее масштабируемости, высокой производительности.

Функционально АРМ «ВИБРОБИТ 300»  реализована как распределенная клиент-серверная система с возможностями гибкого ее наращивания и горячего резервирования компонентов системы. Прикладное программное обеспечение Сервера и рабочей станции выполнено средствами SCADA Citect.



Системное обеспечение

Операционные системы:

  • Windows 2000, Windows XP применяются в компьютерах Сервера и рабочих станций;
  • Операционная система Mini OS-7 применяется в ЦПУ контроллера I-8837.

Средства автоматизации программирования:

  • SCADA Citect – унифицированная система ввода, отображения и архивирования параметров, применяется в компьютерах Сервера и рабочих станций;
  • инструментальный пакет ISaGRAF – средства разработки алгоритмов, программ контроля и защиты объекта на уровне технологического программирования – применяется при разработке прикладного программного обеспечения для контроллеров I-8837.

Средства исполнения:

  • SCADA Citect 75 Point Full License устанавливается на Сервере и рабочих станциях;
  • ядро ISaGRAF TRG, Mini OS-7 инсталлируются в CPU контроллера «I-8837»;
  • Modbus TCP – коммуникационный пакет обмена информацией между контроллером «I-8837», аппаратурой «Вибробит 300» и Сервером.

Основные функции сервера:

  • Сервер ввода/вывода обеспечивает обмен информацией по RS 485 (Ethernet ) с помощью коммуникационных пакетов Modbus TCP между аппаратурой «ВИБРОБИТ 300», контроллером I -8837 и Сервером;
  • Сервер тревог непрерывно отслеживает данные, получаемые от контроллеров, сравнивает их с уставками и сигнализирует цветом и звуком о превышении контролируемыми параметрами уставок;
  • Сервер трендов непрерывно, с заданным периодом (1 сек.) получает данные от контроллеров, записывает в архив вместе с временными отметками, обеспечивает визуализацию трендовых переменных.

В рабочих станция (Display Client) реализованы функции отображения информации как текущей, так и ретроспективной в табличной и графической формах, получаемой от Сервера (Server Citect).

Окно Меню служит для доступа к функциям АРМ оператора «Вибробит 300». При входе в систему оператор обладает правами рядового пользователя, т.е. ему недоступен ряд действий (изменение уставок, выбор способа изменения уставок: одиночный или групповой и др.). Для того, чтобы обладать возможностью производить любые изменения в системе необходимо зарегистрироваться с правами инженера.

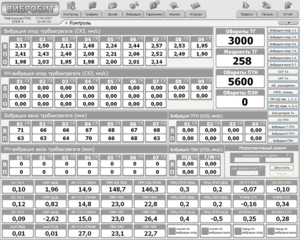

В окне Оперативный контроль (таблицы) представлена информация по контролируемым параметрам в табличном виде. Уставки можно изменить в окне уставок, появляющемся при нажатии левой клавиши мыши на соответствующем параметре. Изменение уставок возможно только при наличии прав инженера. Параметры, отображаемые в окнах, контролируются по уровням электрических сигналов на их достоверность. Если уровень электрического сигнала выходит за верхний или нижний электрический диапазон, то вместо соответствующего параметра отображается символ XXX.

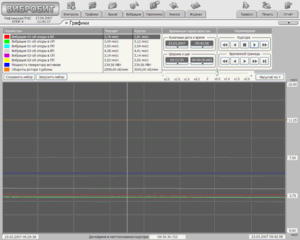

В окне Графики параметров можно отобразить значение любого вибро- или тепломеханического параметра турбоагрегата в графическом виде как функцию от времени (т.н. тренд).

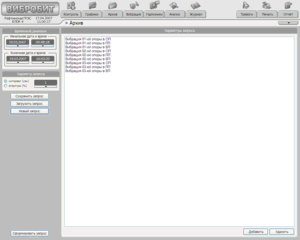

Окно Архивные данные предназначено для вывода на экран в табличном виде значений вибро- и тепломеханических параметров турбоагрегата за определенный промежуток времени с заданным временным интервалом или с заданной апертурой значения (апертура это изменение значения параметра на указанное количество процентов по отношению к его значению в начальный момент времени).

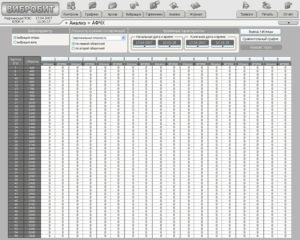

В окне Амплитудно-фазочная характеристика (АФЧХ) в табличном виде значения параметров амплитуды и фазы виброперемещения оборотной составляющей опор подшипников для заданных значений скорости вращения ротора за время разгона(запуска)/останова турбины.

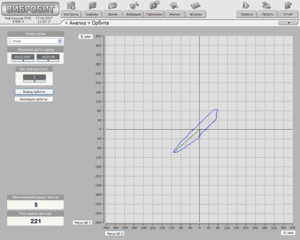

Окно Орбита опоры служит для отображения орбиты виброперемещения опоры (графика перемещения опоры в вертикальной и поперечной плоскостях под воздействием виброперемещения вала). Отображение орбиты возможно как для определенного момента времени (моментальный снимок), так и в режиме анимации, начиная с заданной начальной даты и времени.

Окно Вибрация опор служит для отображения вибрационных характеристик опор турбоагрегата в реальном времени.

Окно Гармоники вибрации опор служит для отображения гармонических составляющих (гармоник) вибрации опор турбоагрегата в реальном времени. Помимо числовой формы есть возможность отображения гармоник в виде столбчатой диаграммы.

Окно Расчетная осциллограмма предназначено для отображения (с определенным процентом погрешности) реального электрического сигнала виброскорости, восстановленного по гармоникам (1/2, 1 - 5 гармоник кратных оборотной составляющей). Отображение расчетной осциллограммы возможно как для определенного момента времени (моментальный снимок), так и в режиме анимации, начиная с заданной начальной даты и времени.

Журналы предназначены для регистрации действий оператора и возникших тревогах. Поддерживаются следующие виды журналов:

 Журнал регистрации действий пользователя. В данном окне отображаются все действия пользователя, которые он совершил в системе - вход/выход из системы, изменение уставок и ряд других изменений параметров системы.

 Журнал тревог. В окне журналов тревог выводятся сообщения об ошибках модулей и каналов, неподтвержденные тревоги, а также тревоги, связанные с превышением значениями переменных аварийных и предупредительных уставок.

 Журнал регистрации скачков и трендов. В данном окне отображаются произошедшие скачки и тренды по вибрации турбоагрегата. Регистрация скачков и трендов происходит в порядке их возникновения.

Окно Диагностика модулей служит для отображения инженерных и электрических значений входных сигналов по модулям с привязкой к кроссу и используется при настройке и диагностике неисправностей измерительных каналов аппаратуры «Вибробит 300».
