Стенд проверочный СП32

Стенд проверочный СП32 (ВШПА.421412.163) предназначен для имитации вращения и виброперемещения ротора вращающихся механизмов при проверке и калибровке тахометров с датчиками вихретокового типа, работающих с контрольной поверхностью "паз" и бесконтактных датчиков относительного виброперемещения.
  Виброперемещение контрольной поверхности диска относительно датчика создается вследствие вращения диска, конструктивная ось которого и ось вращения выполнены под углом друг к другу. При перемещении датчика от центра диска к краю охватывался весь диапазон виброперемещения от 0,02 до 0,5 мм.

Установка виброперемещения осуществляется перемещением каретки, с установленным на ней датчиком, от середины диска к его краю. Параллельно линии перемещения каретки установлена линейка, по которой отсчитывается смещение датчика относительно центра диска. Частота его вращения диска задается регуляторами "ГРУБО", "ТОЧНО", скорость вращения диска отображается на цифровом индикаторе.Контрольная поверхность "паз" для тахометров расположена на торце диска. Датчик оборотов закрепляется на защитном поворотном кольце. Для проверки тахометрического канала с контрольной поверхностью «шестерня» на диск стенда одевается кольцо с 60 зубьями (ВШПА.421412.163.00.43), фиксируемое винтами.

Таблица 1. Основные технические характеристики

Параметр Значение
* – Номинальное значение указывается в паспорте.
Диапазон виброперемещения, мм 0,02 - 0,5
Диапазон частоты вращения диска, об/мин 10 - 3300
Основная абсолютная погрешность виброперемещений, мм, не более  ± 0,01
Основная абсолютная погрешность частоты вращения, об/мин, не более ± 2
Масштабный коэффициент виброперемещения шкалы линейки стенда, K* 0,005 ± 0,0005
Напряжение питания переменного тока 50Гц, В 220 ± 22
Потребляемая мощность, ВА, не более 110
Электрическое сопротивление изоляции в цепях питания, МОм, не менее 40
Масса, кг, не более 32
Габаритные размеры, мм, не более 360х290х320

Устройство и работа

Описание конструкции

Стенд СП32 состоит из кинематического устройства и панели управления. Конструкция стенда выполнена в соответствии с рисунком 1.

Диск 2 закреплен на валу 8, соединенном с электродвигателем 3 с помощью упругой муфты.

Каретка 4, с установленным на ней датчиком, перемещается вдоль радиуса диска вращением вручную ходового винта 5. Стрелка на каретке позволяет отсчитывать перемещение датчика по шкале линейки 6.

Датчик оборотов устанавливается на кольце защитном поворотном 10, оцифрованном в угловых градусах (фазовые измерения).

На лицевой панели корпуса расположены:

- тумблер включения стенда "СЕТЬ";

- регуляторы задания частоты вращения диска "ГРУБО", "ТОЧНО";

- цифровое табло "Частота вращения об/мин";

- тумблер переключения диапазонов частот вращения диска "ДИАПАЗОН".

На задней панели корпуса размещены:

- гнезда для подключения частотомера;

- разъем для подключения сетевого кабеля"220В, 50Гц";

- два держателя предохранителя "3А".

Заземление осуществляется через трехпроводный сетевой кабель.

Принцип действия

Виброперемещение контрольной поверхности диска относительно датчика (преобразователя) проверяемого устройства создается вследствие вращения диска, конструктивная ось которого и ось вращения выполнены под углом друг к другу a. Этот угол выбран таким, чтобы при перемещении датчика от центра диска к краю охватывался весь диапазон виброперемещения от 0,02 до 0,5мм.

Задание виброперемещения осуществляется перемещением каретки, с установленным на ней датчиком, от середины диска к его краю.

Параллельно линии перемещения каретки установлена линейка, по которой отсчитывается смещение датчика относительно центра диска. При этом на краю диска виброперемещение относительно датчика будет максимальным, а в центре равным нулю.

Величина относительного виброперемещения (Sr) вычисляется по формуле (1).

Sr = K*l, мм ( 1 )

где: K - масштабный коэффициент;

     l - величина смещения по линейке, мм.

Диск вращается электродвигателем. Частота его вращения задается регуляторами "ГРУБО", "ТОЧНО" и поддерживается системой автоматического регулирования.

Скорость вращения определяется по цифровому табло.

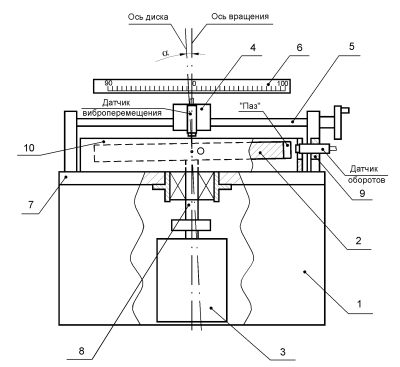

1 – корпус

2 – диск (контрольная поверхность)

3 – электродвигатель

4 – каретка для установки датчика виброперемещения

5 – ходовой винт радиального перемещения датчика

6 – линейка

7 – основание

8 – вал

9 – кронштейн для датчика оборотов

10 – кольцо защитное поворотное

Рисунок 1. Чертеж СП32

Контрольная поверхность "паз" для тахометров расположена на торце диска. Датчик оборотов закрепляется на защитном поворотном кольце.



Проверка

С датчиком ДВТ10 и компаратором К22 или преоборазователем ИП36:
Частота вращения ротора;

С датчиком ДВТ10 и преоборазователем ИП34 или преоборазователем ИП37:
Относительное виброперемещение ротора;
Искривление (эксцентриситет) ротора.
