Коробки соединительные прямоугольные ЕхКСУВ ПА


 Коробки соединительные прямоугольные ЕхКСУВ–ПА  Коробки соединительные взрывозащищенные унифицированные алюминиевые прямоугольные ЕхКСУВ-ПА соответствуют требованиям технических условий ТУ 3449-092-12150638-2002 и предназначены для ввода электрических кабелей диаметром от 8 до 14мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

       Конструкция коробки соединительные ЕхКСУВ ПА. Прямоугольный корпус коробки закрыт крышкой, которая крепится к корпусу двенадцатью винтами. На боковых поверхностях корпуса может быть расположено до 10 кабельных вводов. Коробка крепится на стену болтами через четыре отверстия, расположенные на корпусе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Количество кабельных вводов – от 1 до 10

2. Степень защиты от воды и пыли по ГОСТ 14254-96 – IP65.

3. Материал корпуса соединительных коробок ЕхКСУВ ПА – алюминиевый сплав с защитным покрытием (климатическое исполнение ХЛ1.1 – для работы в диапазоне температуры от минус 60 до 70°С в атмосфере типа II по ГОСТ 15150-69);

4. Маркировка взрывозащиты – 1ExdIIСТ6 по ГОСТ Р 51330.0-99.

5. Исполнения коробок по конструкции кабельного ввода:

- К – монтаж открытым кабелем с уплотнением резиновым уплотнительным кольцом;

- Т – монтаж кабеля в трубе с присоединительной резьбой G ¾, с уплотнением резиновым уплотнительным кольцом (возможна поставка с присоединительной резьбой G½).

- Б – монтаж бронированным кабелем с уплотнением резиновым уплотнительным кольцом;

- Х – открытый патрубок с внутренней трубной резьбой G¾-B без кабельных уплотнений.

В комплект каждого кабельного ввода входят резиновые эластичные кольца для диаметра кабеля по поясной изоляции 8 – 10, 10 – 12 и 12 – 14мм.

Масса, кг, не более – 5,0.

6. Коробки соединительные могут комплектоваться контактными зажимами (клеммными парами) фирмы Wago.

Количество пар зажимов, сечение жил проводов подключаемых кабелей определяется потребителем при заказе.

Возможные сечения жил проводов и допускаемые токи представлены в таблице 1

Таблица 1

Сечение жил, мм2 Допускаемый ток через одну пару зажимов, А (напряжение до 550 В) Максимальное количество зажимов
2,5 23 25
4,0 30 20
6,0 39 15
10,0 53 10
16,0 72 8



При записи коробки в технической документации и при заказе необходимо указать:

Коробка ЕхКСУВ-ПА-2 (1 и 2)  - Т  -
 -
12(2,5мм2)  -  ТУ 3449-092-12150638-2002
  1 2 3 4 5



1 – тип соединительной коробки (ЕхКСУВ-ПА);

2 – количество кабельных вводов – от 1 до 10 (в скобках – номера кабельных вводов по рис. 1);

3 – условное обозначение способа монтажа кабеля для вариантов с уплотнением кабельного ввода:

- К – открытая прокладка кабеля;

- Т – прокладка кабеля в трубе,

- Б – монтаж с применением бронированного кабеля;

- Х – конструкция кабельного ввода для подсоединения трубы без кабельных уплотнений;

4 – количество контактных зажимов (клеммных пар), определяемых при заказе, и сечение подключаемых проводов (мм2);

5 – обозначение технических условий.

Пример записи:

1. Коробка соединительная в прямоугольном корпусе из алюминиевого сплава с защитным покрытием модели ЕхКСУВ-ПА с шестью кабельными вводами (номера 1, 2, 3, 6, 7, 10), с уплотнением кабельного ввода и монтажом кабеля в трубе с присоединительной резьбой G. (Т), с набором зажимов, содержащим 12 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 2,5мм2 и 8 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 6,0мм2:

Соединительныая коробка ЕхКСУВ-ПА-6(1, 2, 3, 6, 7 и 10)-Т- 12(2,5мм 2), 8(6,0мм2 ) ТУ 3449-092-12150638-2002

2. Коробка соединительная в прямоугольном корпусе из алюминиевого сплава с защитным покрытием модели ЕхКСУВ-ПА с четырьмя кабельными вводами (номера 1,2,3 и 5) для монтажа бронированного кабеля (Б), с набором зажимов, содержащим 8 контактных зажимов (клеммных пар) фирмы Wago для соединения проводников сечением до 10,0мм2:

Соединительная коробка ЕхКСУВ-ПА-4(1, 2, 3 и 5)-Б-8 (10,0мм2 ) ТУ 3449-092-12150638-2002

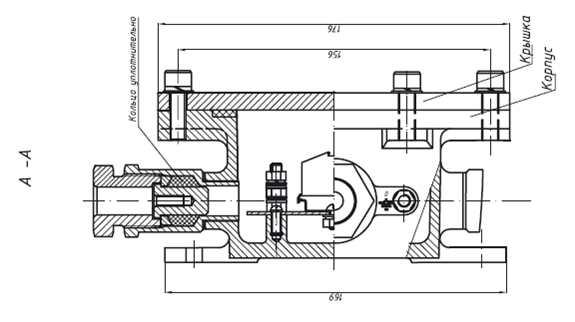

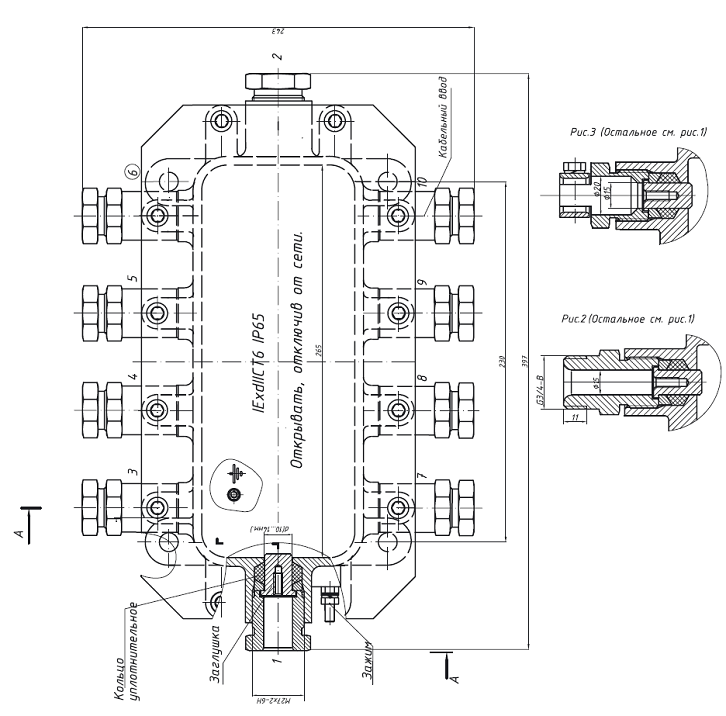

Рис.1 Габаритные, установочные и присоединительные размеры коробки ЕхКСУВ ПА, вариант для открытой проводки кабеля (К).
