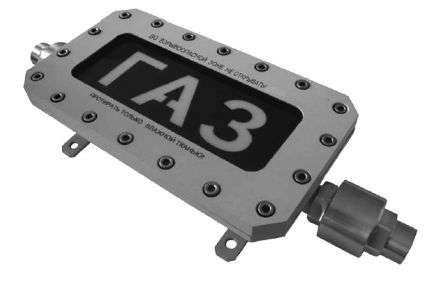

Табло световое рудничное взрывозащищенное модели ТСВ-1-РВ

 Табло световое рудничное взрывозащищенное модели ТСВ-1-РВ предназначено для  непрерывной  круглосуточной  работы (обеспечение возможности выдачи прерывистой  световой  текстовой  или  знаковой тревожной  сигнализации)  в  системах  пожарной  сигнализации  и  пожаротушения при  совместной  работе  с  приёмно-контрольными устройствами.

Табло ТСВ-1-РВ может быть использовано как информационный  указатель,  указатель  выходов,  путей  эвакуации  с  постоянной  или прерывистой световой индикацией.

Табло ТСВ-1-РВ может применяться в шахтах (рудниках), опасных по рудничному газу (метану) и горючей пыли и в их наземных строениях.

Тревожный световой сигнал Табло ТСВ-1-РВ контрастно различим при его освещённости (Табло) до 2 500 лк в телесном угле 90° с расстояния 15 метров.
Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком (например, «ПОЖАР» или «ГАЗ! УХОДИ»)
Режимы работы Табло без аккумуляторов аналогичны Табло ТСВ-1.

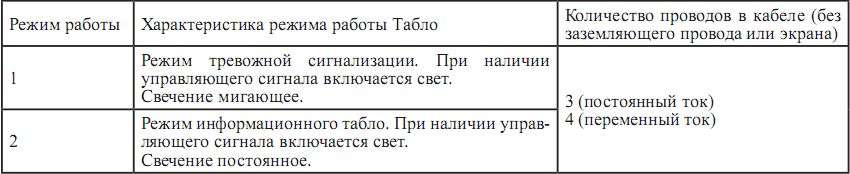

Режимы таботы Табло с аккумуляторами согласно Таблице

Табло ТСВ-1-РВ поставляются  с  кабельными  вводами  различных  исполнений:  для  присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G¾, (возможна поставка с присоединительной резьбой G½). Табло ТСВ-1-РВ может поставляться с двумя вводными коробками для транзитного монтажа и с одной вводной коробкой для тупикового монтажа.
В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 6 – 8, 8 – 10, 10 – 12 и 12 – 14мм.
* По заказу выпускается специальная модель табло ТСВ-1-РВ с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода  (К, Т или Б) в скобках указывается цифра 18. Табло могут поставляться с резьбовыми заглушками с резьбой М27х2 или М 25х1,5.


ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

1 – тип прибора ТСВ-1-РВ
2 – АВ для изделий с аккумуляторами (для Табло без аккумуляторов индекс не ставится);
3 – напряжение питания,
    12 – постоянное напряжение в диапазоне от 10 до 26 В
    220 – напряжение в диапазоне от 90 до 250 В переменного тока или от 120 до 250 В постоянного тока
4 – материал корпуса:
    Н – коррозионностойкая сталь; А– алюминиевый сплав, С – углеродистая конструкционная сталь
5 – тип штуцера:
    Т – под прокладку кабеля в трубе с присоединительной резьбой G¾,
    Т – G ½ под прокладку кабеля в трубе с присоединительной резьбой G½).
    К – под кабель для открытой прокладки;
    Б – под бронированный кабель;
    ЕхЗУ-25  – резьбовая заглушка с резьбой М25х1,5.
    ЕхЗУ-27 – резьбовая заглушка с резьбой М27х2.
6 – диаметр подключаемых кабелей:
    без обозначения – от 6 до 14 мм;
    18 - от 14 до 18 мм
7 – для аккумуляторных Табло в исполнении для тупикового монтажа
    П - вводная коробка справа,
    Л – вводная коробка слева;
8 – цвет свечения надписи/ цвет фона:
    К–красный, Ж – желтый, Б – белый, З – зеленый, С – синий, Ч – чёрный (только фон),  например, К/Ч (цвет свечения– красный, цвет фона– чёрный)
9 – текст надписи, например, «ПОЖАР» или «ГАЗ! УХОДИ»;
10 – обозначение технических условий.

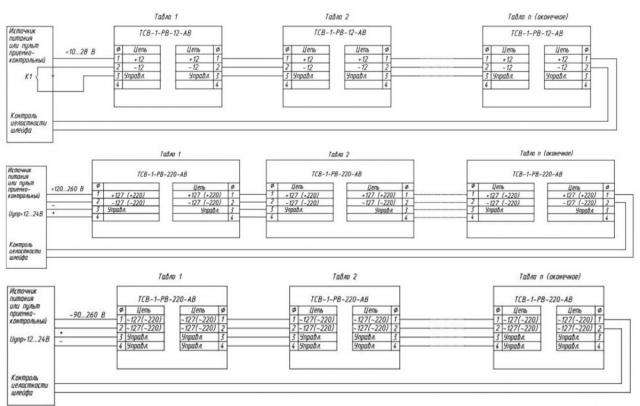

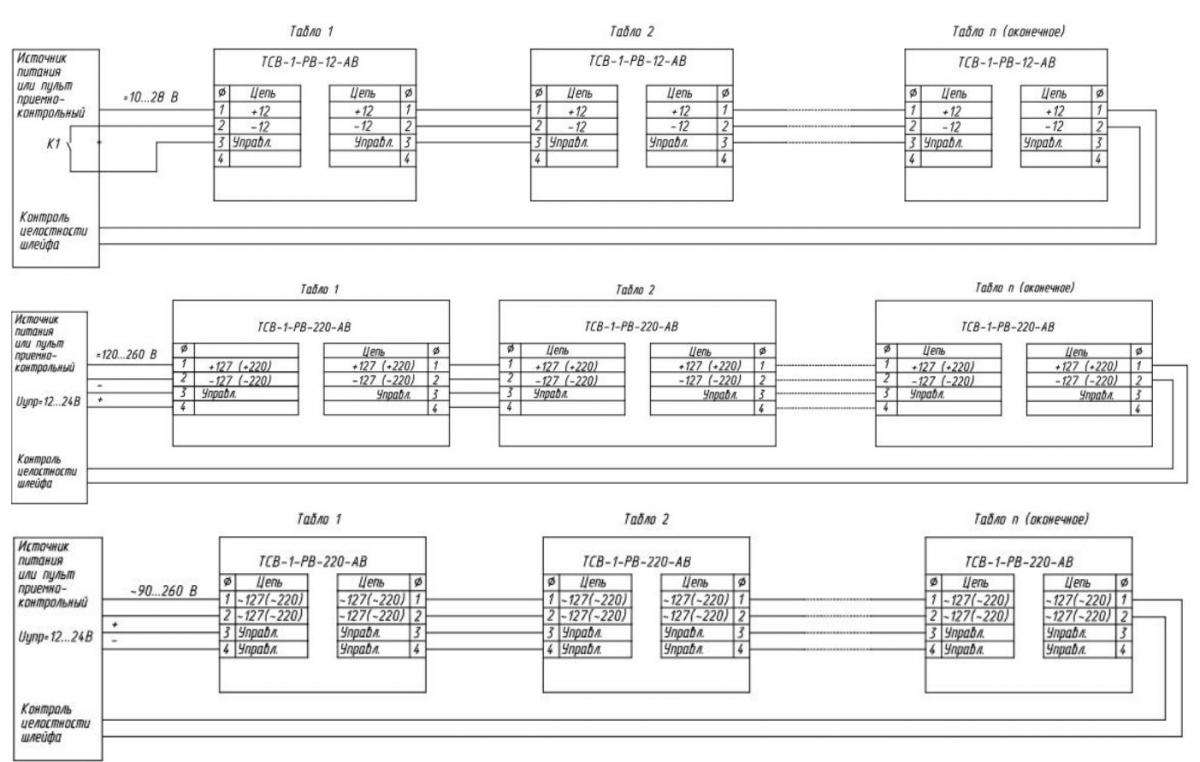

Рис. 1. Схемы подключения Табло ТСВ-1-РВ -АВ (схемы подключения ТСВ-1-РВ см ТСВ-1

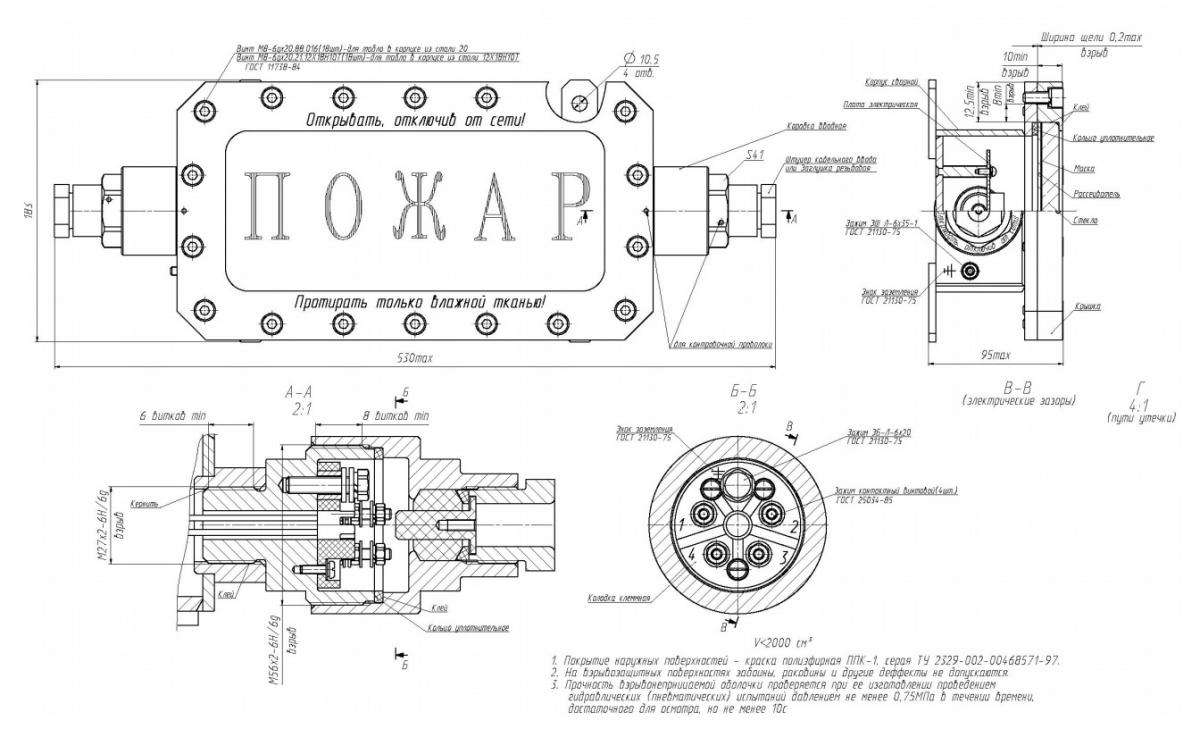

Рис. 2.Табло световое взрывозащищенное модели ТСВ-1-РВ

Табло ТСВ-1-РВ может поставляться с Козырьком светозащитным и Комплектом монтажных частей для крепления на потолке
