Реле давления мембранные РДМ-В соответствуют требованиям ТУ 4212-126-12150638-2005, ГОСТ 22782.5-78 и предназначены для контроля давления жидкостей и газов в системах регулирования и управления технологическими процессами а также на морских и речных судах в качестве сигнализаторов, для коммутации своими переключающими контактами внешних электрических цепей при достижении давления контролируемой среды заданного значения уставки как в направлении повышения (индекс А в шифре датчика), так и при понижении (индекс Б в шифре датчика) давления (см примеры заказа).

Датчики-реле, предназначенные для эксплуатации на кораблях, морских судах, с неограниченным районом плавания и речных судах, удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и «Правил классификации и постройки судов внутреннего плавания» Российского Речного Регистра.

В условном обозначении таких датчиков проставляется дополнительный буквенный шифр МР или РР соответсвенно.

Уставка датчиков-реле оговаривается при заказе и может быть задана в диапазонах согласно таблицы 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

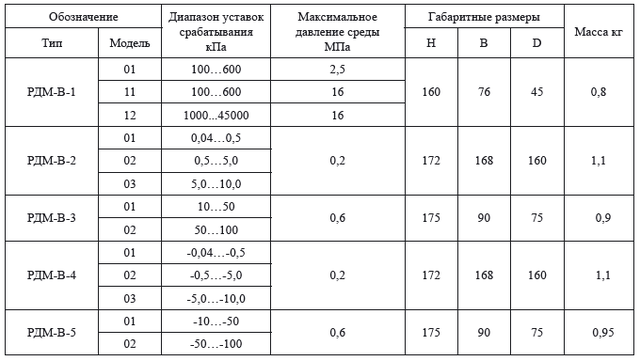

Пределы уставок срабатывания, максимальное давление измеряемой среды приведены в таблице 1

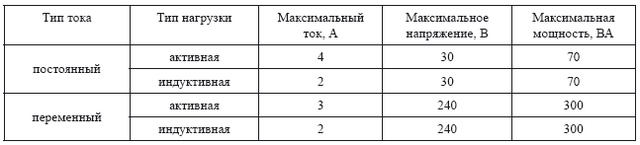

Выходной сигнал – контакты реле (1 или 2 группы на переключение), с коммутационной способ-

ностью приведены в таблице 2.

Материалы мембраны, корпуса приведены в таблице 3

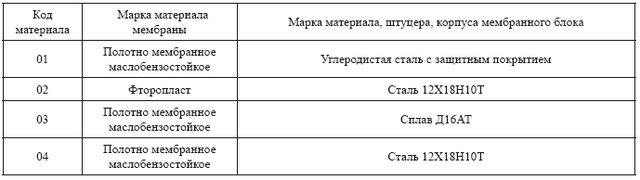

Таблица 3. Код материалов датчиков – реле

Структура шифра датчика-реле:

где :

1 – условное обозначение типа датчика-реле (см. табл.1) и шифр приемки (МР – для датчиков-реле, выпускаемых под техническим надзором Российского Морского Регистра Судоходства; РР – для датчиков-реле, выпускаемых под техническим надзором Российского Речного Регистра).

Примечание: -Для датчиков-реле, выпускаемых с приемкой отдела контроля качества изготовителя, дополнительный шифр приемки не указывается ;

2 – модель (см. табл.1);

3 – значение уставки срабатывания;

4- порядок настройки и количество переключающих контактов (А-переключение при повышении давления, Б- переключение при понижении давления, 1 или 2 переключающих контакта)

5- исполнение по материалам (см. табл.3)

6- тип пдключения: Р – разъем, К или без буквы – клеммная колодка

7 – обозначение технических условий

ПРИМЕРЫ ЗАПИСИ ПРИ ЗАКАЗЕ

1. Датчик -реле давления, срабатывание при повышении давления свыше 8 кПа, с двумя переключающими контактами, материал мембраны – полотно мембранное маслобензостойкое, материал корпуса- сплав Д16АТ, клемная колодка.

Датчик -реле давления РДМ-В-1-02-8 кПа-А2-03-ТУ 4212-126-12150638-2005

2. Датчик -реле давления, срабатывание при понижении давления ниже 20 кПа, с одним переключающим контактом, материал мембраны – фторопласт, материал корпуса- сталь 12Х18Н10Т

Датчик -реле давления РДМ-В-1-03-20 кПа-Б1-02-К-ТУ 4212-126-12150638-2005

3. Датчик -реле давления, срабатывание при понижении давления ниже 200 кПа, с двумя переключающими контактами, материал мембраны -фторопласт, материал корпуса- сталь 12Х18Н10Т,максимальное избыточное давление 16 МПа, разъем.

Датчик -реле давления РДМ-В-1-11-200 кПа-Б1-02-Р-ТУ 4212-126-12150638-2005
