МУ10 (ВШПА.421412.100.044) - универсальный механизм установки вихретокововых датчиков.
Крепление МУ10 выполняется с помощью двух винтов М6 через отверстия овальной формы в основании. Окончательную фиксацию МУ10 выполняют с помощью двух штифтов диаметром 4 мм с прессовой посадкой. Специально для крепления МУ10 разработано несколько видов площадок, на которых предусмотрены отверстия для установки коробки разъемов КР10, КР20, а также скоб, прижимающих кабель датчика.
С помощью шестерни устанавливается продольное положение рейки, нулевое положение закрепленных на МУ10 датчиков. Положение рейки фиксируется двумя винтами прижимной наладки. Все винты в МУ10 окончательно фиксируются с помощью стопорных шайб.
Для закрепления разных типов датчиков на рейке МУ10 применяются дополнительные крепежные основания.
Таблица 1. Виды измерений и дополнительные крепежные основания
| Измерение | Датчик | Дополнительное крепежное основание |
|---|---|---|
| Осевой сдвиг ротора | ДВТ20 | ВШПА.421412.100.000.35 |
| ДВТ20 - 2 шт. | ВШПА.421412.100.000.28; ВШПА.421412.100.000.28-01 |
|
| ДВТ20 - 3 шт. | ВШПА.421412.100.000.27; ВШПА.421412.100.000.27-01 |
|
| Относительное расширение ротора (низкий «поясок») | ДВТ40 | не требуется |
| Относительное расширение ротора (высокий «поясок») | ДВТ60 | не требуется |
Таблица 2. Основные технические характеристики
|
Параметр |
Значение |
|---|---|
| Ход рейки, мм | ±25 |
| Материал | 4-III Ст3 ГОСТ 14637-79 |
| Габаритный размер, без дополнительных крепежных оснований, мм | 70х41х70 |
| Масса, кг, не более | 0,60 |

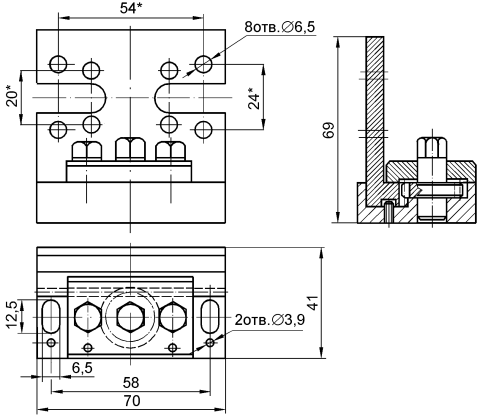

Рисунок 1. Габаритный чертеж МУ10
Состав
- Основание с крепежными оотверстиями;
- Рейка для крепления датчиков;
- Шестерня точной установки положения рейки;
- Накладка, фиксирующая положение рейки.
Применение
- Осевой сдвиг ротора (ДВТ20, ДВТ20Ех);
- Относительное расширение ротора (ДВТ40, ДВТ60);
- Другие виды смещений.
- Аппаратура «Вибробит 100». Руководство по эксплуатации. ВШПА.421412.100 РЭ.
