ТСП/1-288

Вернуться назад

Назначение

Для измерения температуры электролита кислотных аккумуляторов (раствор серной кислоты плотностью 1,05-1,35г/см3).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ЮВМА.400520.006.ТУ

Диапазон измеряемых температур, от до °С, вкл 0…+100

Условное давление, МПа 0,3

Класс допуска по ГОСТ Р 8.625-2006 (ГОСТ 6651-94) В

НСХ по ГОСТ Р 8.625-2006 (ГОСТ 6651-94) 50П

Материал защитной арматуры фоторопласт 40Ш

Пример записи при заказе

Преобразователя сопротивления платинового ТСП/1-288 с НСХ-50П,
с длиной монтажной части L=127мм в общепромышленном исполнении, с вариантом комплектации
монтажного комплекта по исп.1:

«Преобразователь ТСП/1-288 017-00».
То же, изготовленный с приемкой Представителя Заказчика:
«Преобразователь ТСП/1-288 ВП 017-00».



Схемы подключения

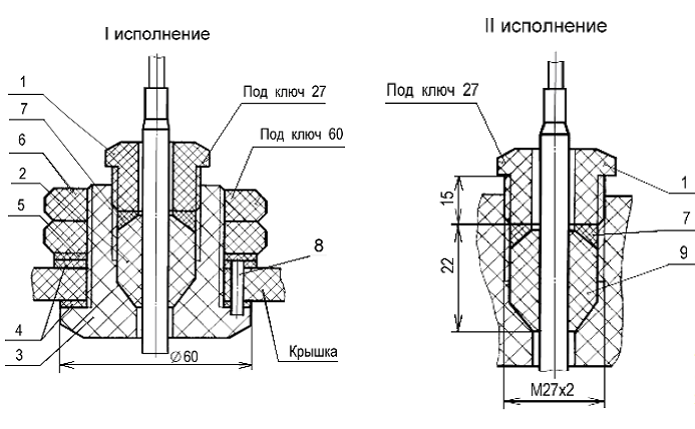

Установка термопреобразователя1 - Штуцер; 2 - Втулка; 3 - Фланец; 4 - Прокладка; 5 - Прокладка; 6 - Гайка; 7 - Кольцо; 8 - Штифт; 9 - Втулка.



Обозначение ЗАО НПК «Эталон»  г.Волгодонск

Обозначение Луцко о ПО «Электротер- мометия»

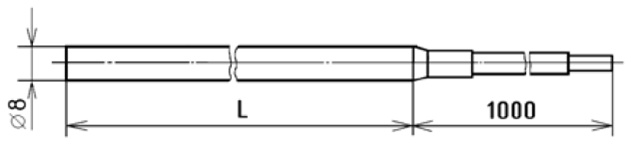

L, мм

Вариант комплектации монтажного

Масса, кг, не

Схема соединений

ЮВМА.40521.022-00

5  2.821.099-00

127

I II

0,10

2

-01
-02

-01

156

I II

0,16

-03
