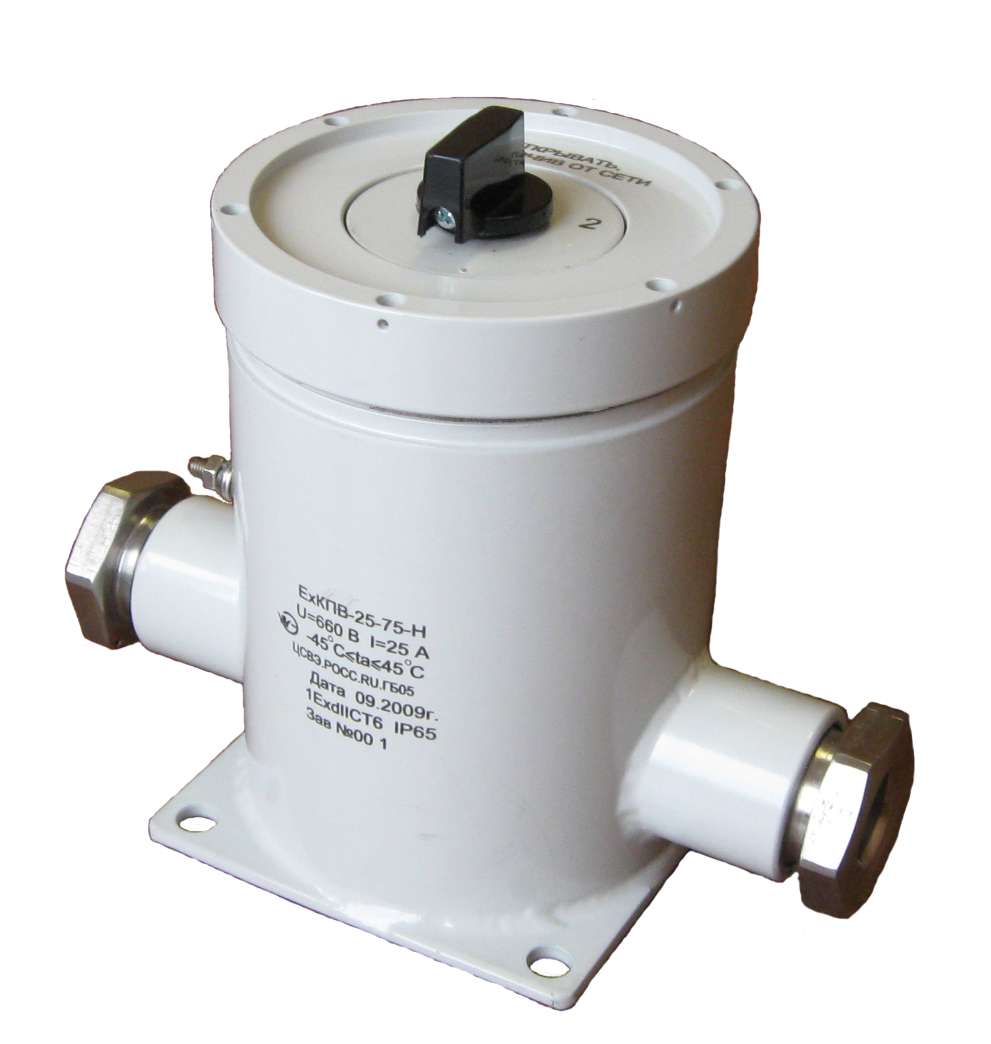

Кулачковые взрывозащищенные выключатели и переключатели ЕхКПВ


  Кулачковые взрывозащищенные выключатели и переключатели нагрузки ЕхКПВПакетные кулачковые взрывозащищенные выключатели и переключатели серии ЕхКПВ предназначены для ручной коммутации электрических цепей электродвигателей, распределительных устройств, блоков управления и других аналогичных устройств, расположенных во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9 и ГОСТ Р 51330.13.

- маркировка взрывозащиты 1ЕхdIICT6;

- степень защиты от воздействия пыли и влаги по ГОСТ 14254 – ΙР 66;

- предельная температура окружающей среды от минус 50 до плюс 55ºС;

- влажность воздуха 80% при температуре 27 ºС;

- предельное значение влажности воздуха 98% при температуре 35ºС;

- высота над уровнем моря до 2000 м ;

- габаритные размеры 105х105х150мм.

- переключатели прочны и устойчивы к воздействию на них механических факторов: вибрации в диапазоне частот 1-100Гц; ускорение, не более 10(1)м/с2 (g);

- рабочее положение переключателей любое.

В зависимости от исполнения, переключатели нагрузки могут эксплуатироваться в рабочем состоянии при следующих климатических факторах внешней среды по ГОСТ 15150-69:

- УХЛ3.1 в диапазоне температуры окружающей среды от минус 30 до плюс 50ºС в атмосфере типа II (исполнения из конструкционных сталей, индекс в обозначении С).

- ХЛ 1.1 в диапазоне рабочей температуры окружающей среды от минус 40 до плюс 45ºС (предельная от минус 40 до плюс 55°С) в атмосфере типа III и IV (исполнения из коррозионно-стойких сталей, индекс в обозначении Н).

- ХЛ 1.1 в диапазоне рабочей температуры окружающей среды от минус 40 до плюс 45ºС (предельная от минус 40 до плюс 55°С) в атмосфере типа II (исполнения из алюминиевых сплавов, индекс в обозначении А).

Категории основного применения переключателей – АС-21А и АС-22А. Допускается применение переключателей в категориях АС-20А, АС-23А, АС-3, DC-20A, DC-21B, DC-22A, DC-23B.

Условное обозначение при заказе: ЕхКПВ-25-С-Б-90

- ЕхКПВ – Кулачковый переключатель нагрузки взрывозащищенный;

- 25 – Номинальный ток переключателя нагрузки;

- С – материал корпуса (С – конструкционные стали, Н – коррозионностойкие стали, А алюминиевый сплав);

- Б – вид прокладки кабеля (Б – бронированный, К – открытая прокладка, Т- трубная прокладка, М – металлорукав);

- 90 – Номер схемы коммутации.

Таблица 1.

Тип переключателя ЕхКПВ10 ЕхКПВ16 ЕхКПВ25
Номинальный коммутационный ток Le 10 16 25



Технические данные

Таблица 2.

Параметры Тип переключателя
ЕхКПВ10 ЕхКПВ16 ЕхКПВ25
Номинальное напряжение изоляции Ui В 660 660 660
Номинальный тепловой ток А 16 20 25
Механическая износостойкость (количество коммутаций )   3x106
Присоединительные болты, максимальное сечение присоединительных проводов, мм2

М3

2х2,5

М4

2х4

М4

2х6

Количество полюсов   1-8 1-8 1-8



Коммутационные программы*

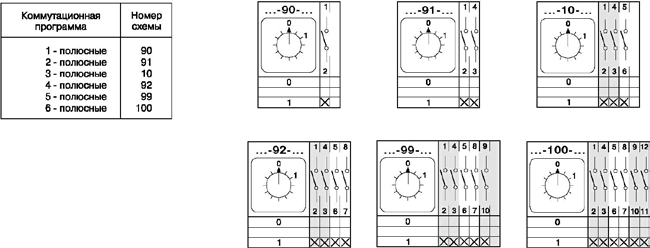

Переключатели нагрузки с нулевым положением 0-1



Переключатели с нулевым положением 0-1









Переключатель нагрузки с нулевым положением <0> (1-0-2)

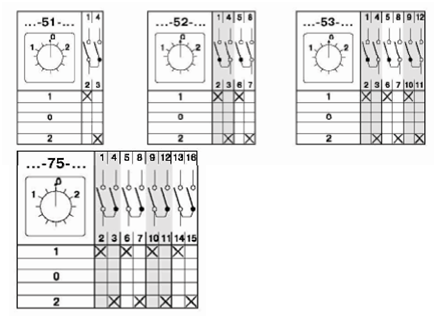

Коммутационная программа Номер схемы
Переключатели с нулевым положением "0" (1-0-2)
1 - полосные 51
2 - полосные 52
3 - полосные 53
4 - полосные 75

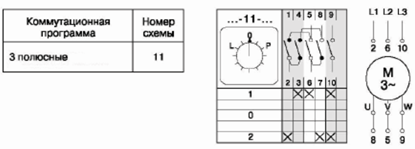

Реверсивные переключателиРеверсивные переключатели нагрузки

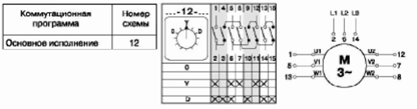

Переключатель двигателя со звезды на треугольникПереключатель нагрузки двигателя со звезды на треугольник

Примечание: *Также по желанию заказчика можем рассмотреть другие варианты коммутационных схем с количеством полюсов от 1 до 8.
