НД-1

Вернуться назад

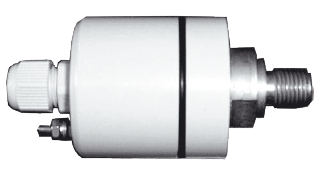

Датчики наличия давления НД-1 предназначенные для контроля и регистрации факта возникновения давления жидкостей и газов в полостях, где, по условиям эксплуатации, давление появляется в аварийных ситуациях. Например: полость крышки сильфонного клапана, где давление

Уставка датчиков наличия давления оговаривается при заказе и может быть задана в диапазонах согласно таблицы 1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Устойчивость датчиков наличия давления к воздействию t ˚ и влажности окружающего воздуха по ГОСТ Р52931-2008  исполнение С2.(-40 ÷70°С)

Степень защиты от пыли и воды по ГОСТ 14254-96 – IP54.

Устойчивость к механическим воздействиям датчиков по ГОСТ Р52931-2008– группа N2. Температура измеряемой среды, °С -10…+100°С.

Диаметр подключаемого кабеля 3÷6,5 мм. Диаметр жилы кабеля 0,2÷1,5 мм.

Габаритные и присоединительные размеры приведены на рисунке 1.

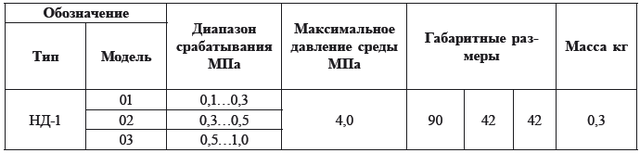

1. Пределы уставок срабатывания, максимальное давление измеряемой среды приведены в таблице 1

2. Выходной сигнал – нормально-замкнутые или нормально-разомкнутые контакты (оговаривается при заказе), коммутационная способность приведена в таблице 2.

Материалы мембраны, корпуса приведены в таблице 3.

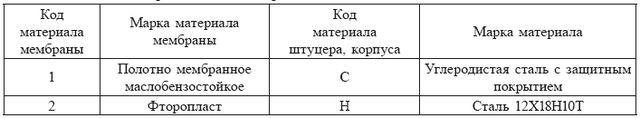

Таблица 3 – Код материалов датчиков-реле





Структура шифра датчика-реле:

где :

1-условное обозначение типа датчика наличия давления (см. табл.1);

2-модель (см. табл.1);

3-тип контактов (НЗ или НО);

4- исполнение по материалам (см. табл.3)

5- обозначение технических условий

Примеры заказа датчиков наличия давления.

1. Датчик наличия давления, срабатывание при повышении давления свыше 0,15 МПа, с нормальноразомкнутыми контактами, материал мембраны – полотно мембранное маслобензостойкое, материал корпуса- сталь 12Х18Н10Т

Датчик наличия давления НД-1-01-НО-1Н-ТУ 4212-142-12150638-2008

2. Датчик наличия давления, срабатывание при повышении давления свыше 0,6 МПа, с нормальнозамкнутыми контактами, материал мембраны -фторопласт, материал корпуса- углеродистая сталь с защитным покрытием

Датчик наличия давления НД-1-03-НЗ-2С-ТУ 4212-142-12150638-2008
