МГДУ. Магнитогерконовые дистанционные указатели положения

Вернуться назад

Назначение

Указатели предназначены для определения положения в пространстве подвижных органов различных объектов находящихся в тяжелых условиях эксплуатации (под воздействием давления и температуры, в частности положений запорных органов трубопроводной арматуры), конечных и промежуточных положений подвижных частей механизмов при выполнении различных технологических процессов в угольной, машиностроительной, нефтехимической, газовой и других промышленностях.
Указатели делятся на на магнитогерконовые дистанционные указатели линейных положений (МГДУ ЛП), магнитогерконовые дистанционные указатели угловых положений (МГДУ УП), магнитогерконовые дистанционные указатели конечных положений (МГДУ КП).
Конструктивно МГДУ ЛП и МГДУ УП состоят из первичного преобразователя (ПП), вторичного прибора (ВП) и герметичной капсулы с магнитом. Капсула с магнитом монтируется Потребителем на подвижном органе объекта, перемещаясь внутри герметичной оболочки ПП МГДУ воздействует магнитным полем на чувствительные элементы (герконы) в контрольных точках рабочего диапазона и вызывает замыкание контактов. Потребитель имеет возможность самостоятельно настраивать контрольные точки в пределах рабочего диапазона, количество которых зависит от типа ПП МГДУ. При необходимости ПП МГДУ ЛП и ПП МГДУ УП могут использоваться и без ВП, а также ПП МГДУ ЛП может комплектоваться сменной насадкой для связи с объектом контроля. Указатели МГДУ КП конструктивно подразделяются на модели 01,02,03,04.

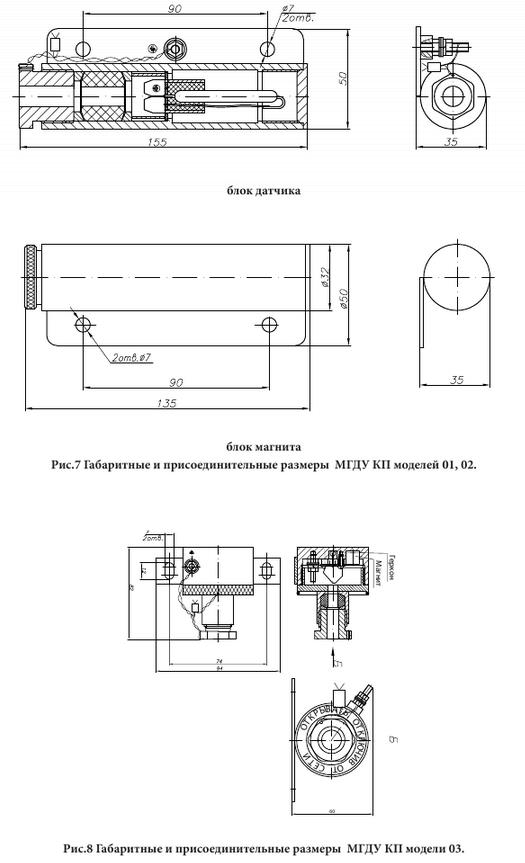

Указатели моделей 01 и 02 состоят из двух блоков: блок-датчика и блок-магнита, расположенных в разных корпусах, переключение контактов геркона блока датчика происходить от перемещения блока магнита относительно блока датчика. Указатели моделей 03 и 04 моноблочны и срабатывают при приближении металлических конструкций из магнитопроводящих материалов (модель 03) или при входе в технологический паз пластины толщиной 2-2,5, мм (модель 04).

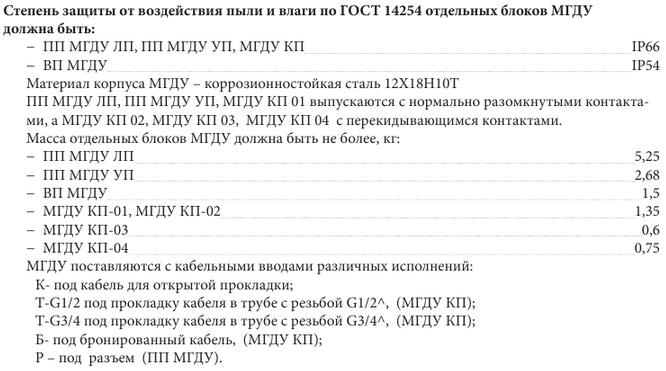

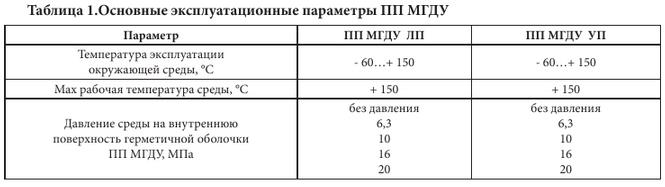

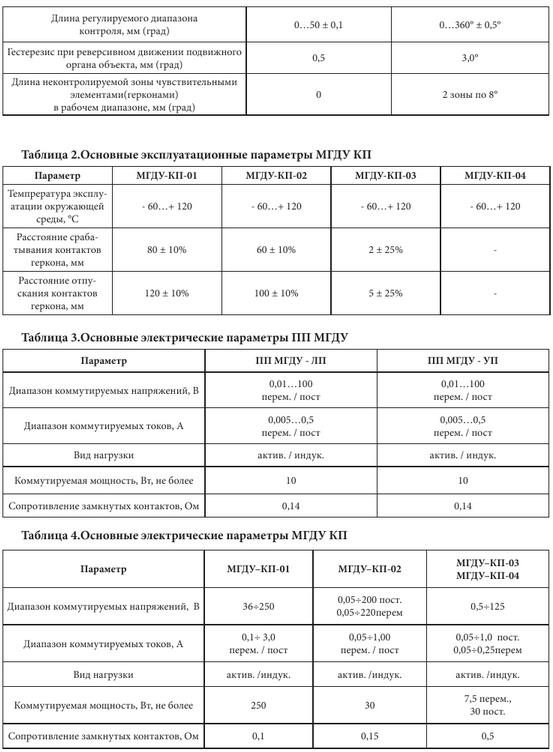

Технические характеристики

Примеры записи при заказе:

1. Магнитогерконовый дистанционный указатель линейных положений с диапазоном контроля 0-50мм, тремя настраиваемыми зонами контроля, давлением среды в герметичной оболочке указателя до 16 МПа, с присоединительным фланцем исполнения 4, с подсоединением кабеля через разъем, вторичным прибором с переменным напряжением питания 220В, релейным выходом и световой индикацией крайних и промежуточного положений подвижного органа:

2.Магнитогерконовый дистанционный указатель линейных положений с диапазоном контроля 0-50мм, тремя настраиваемыми зонами контроля, с герметичной оболочкой не находящейся под воздействием давления среды, с присоединительными лапками, с подсоединением кабеля через разъем, сменной насадкой с длиной хода 50 мм и наконечником со сферической измерительной поверхностью:

3. Магнитогерконовый дистанционный указатель угловых положений с диапазоном контроля от 0 до 3600, тремя настраиваемыми зонами контроля, давлением среды в герметичной оболочке указателя до 20 МПа, с методом крепления по конструкторской документации Потребителя, штуцером кабельного ввода для открытой прокладки кабеля:

4. Магнитогерконовый дистанционный указатель конечных положений модели 02, штуцером кабельного ввода под бронированный кабель:

1 – наименование прибора;
2 – тип подвижного органа пп мгду лп, пп мгду уп, диапазона контроля и количество настраиваемых потребителем зон контроля, модель мгду кп :
ЛП(0-50)/3 – линейных положений с диапазоном контроля от 0 до 50 мм с тремя настраиваемыми зонами контроля (три чувствительных элемента используются для определения положения подвижного органа объекта );
ЛП(0-50)/2х2 – линейных положений с диапазоном контроля от 0 до 50 мм с двумя настраиваемыми зонами контроля (две пары чувствительных элементов с расстоянием между центрами герконов в паре 5мм используются для определения положения и направления перемещения подвижного органа объекта );
УП(0-360)/3 – угловых положений с диапазоном контроля от 0 до 3600 с тремя настраиваемыми зонами контроля (три чувствительных элемента устанавливаются в требуемых местах двух секторов длиной 1700 каждый и используются для определения положения подвижного органа объекта );
УП(0-360)/2х2- угловых положений с диапазоном контроля от 0 до 3600 с двумя настраиваемыми зонами контроля (две пары чувствительных элементов с расстоянием между центрами герконов в паре 5мм используются для определения положения и направления вращения подвижного органа объекта, устанавливаются в требуемых местах двух секторов длиной 1700 каждый );
КП01 – конечных положений модели 01;
КП02 – конечных положений модели 02;
КП03 – конечных положений модели 03;

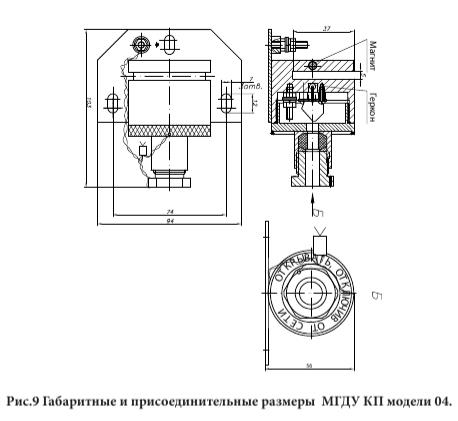

КП04 – конечных положений модели 04.
3 – рабочее давление внутри герметичной оболочки пп мгду:
P(0) – герметичная оболочка ПП МГДУ не находится под воздействием давления;
P(6,3) — max рабочее давление 6,3 МПа;
P(10) — max рабочее давление 10 МПа;
P(16) — max рабочее давление 16 МПа;
P(20) — max рабочее давление 20 МПа;

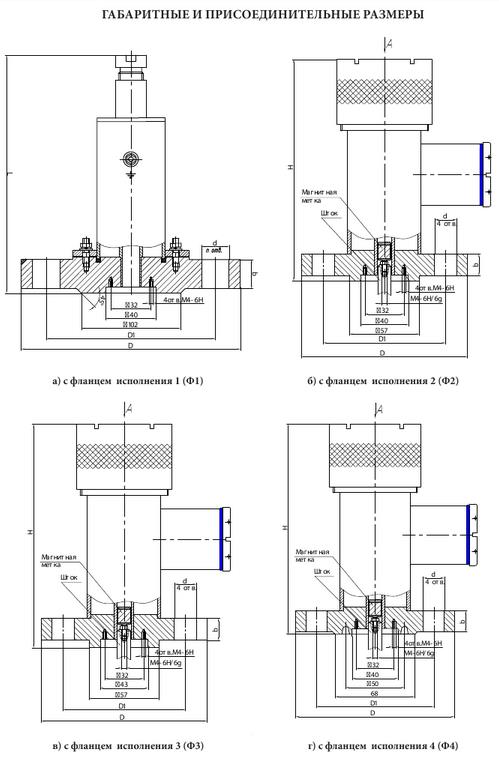

4 – способ крепления пп мгду на объекте:
Ф1 – фланцем исполнения 1;
Ф2 – фланцем исполнения 2;
Ф3 – фланцем исполнения 3;

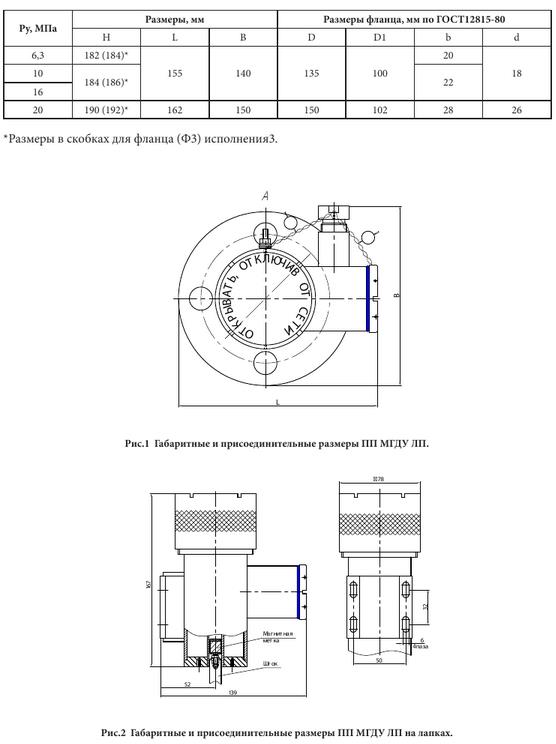

Ф4 – фланцем исполнения 4;
Л – через крепежные лапки;
ЧП — метод крепления определяется конструкторской документацией Потребителя.

5 -тип штуцера кабельного ввода
К- под кабель для открытой прокладки;
Т-G1/2 под прокладку кабеля в трубе с резьбой G1/2^
Т-G3/4 под прокладку кабеля в трубе с резьбой G3/4^
Б- под бронированный кабель;
Р – разъем;
6 – тип сменной насадки для связи мгду лп с объектом контроля (при необходимости):

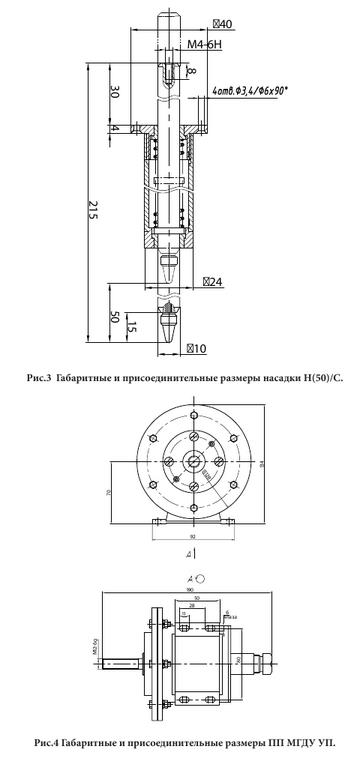

Н(50)/С – насадка с длиной хода 50 мм и наконечником со сферической

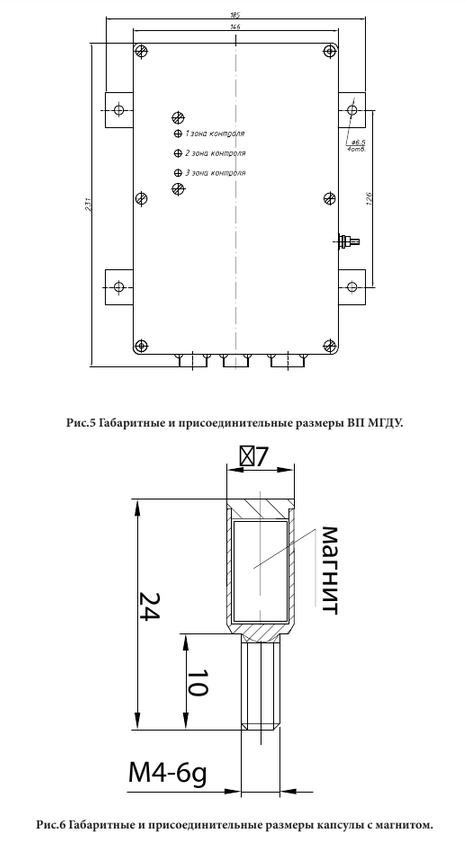

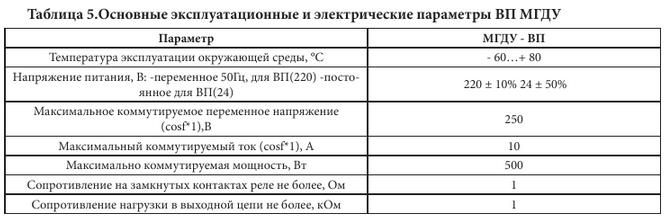

7 — тип вп мгду ( при необходимости):
ВП(24)/3 – вторичный прибор с релейным выходом, световой индикацией крайних и промежуточного положений подвижного органа, постоянным напряжением питания 24В;
ВП(24)/2х2 – вторичный прибор с релейным выходом, световой индикацией крайних положений и направления перемещения подвижного органа, постоянным напряжением питания 24В;

ВП(220)/3 – вторичный прибор с релейным выходом, световой индикацией крайних и промежуточного положений подвижного органа, переменным напряжением питания 220В;
ВП(220)/2х2 – вторичный прибор с релейным выходом, световой индикацией край-них положений и направления перемещения подвижного органа, переменным напряжением питания 220В;
измерительной поверхностью;
8 -обозначение технических условий ту 4218-155-12150638-2012.
