Вводы кабельные ЕхdКВУ, ЕхеКВУ

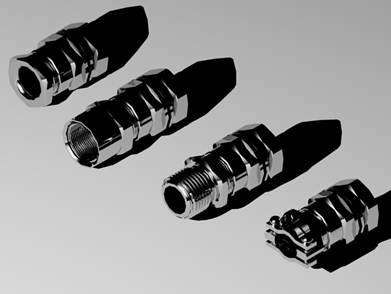

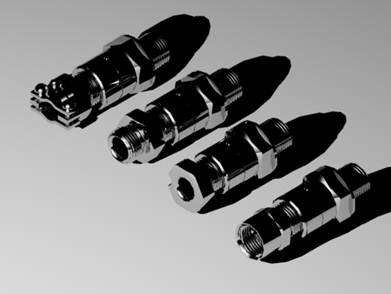

Вводы кабельные ЕхdКВУ, ЕхеКВУ  Вводы кабельные взрывозащищённые унифицированные типа ЕхdКВУ и типа ЕхeКВУ  (далее по тексту – Вводы кабельные) в различных исполнениях, являющиеся Ех-кабельными вводами по ГОСТ Р 52350.0-2005, ГОСТ Р 52350.7-2005 и предназначенные для ввода (прохода)  электрических кабелей круглого сечения (в том числе бронированных) в оболочку



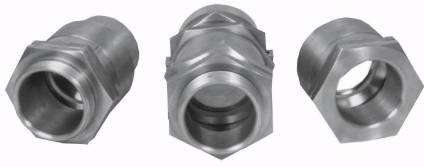

Вводы кабельные ЕхdКВУ, ЕхеКВУВводы кабельные ЕхdКВУ, ЕхеКВУВводы кабельные ЕхdКВУ имеют:

-взрывозащиту вида «взрывонепроницаемая оболочка» с маркировкой взрывозащиты  «ЕхdIIС» по ГОСТ Р 52350.0-2005;

- степень защиты – ΙР 65 по ГОСТ 14254-96.

Вводы кабельные ExeКВУ имеют:

-взрывозащиту вида «е» с маркировкой взрывозащиты «ЕхеII» по ГОСТ Р 52350.0-2005;

-степень защиты  – ΙР 66 по ГОСТ 14254-96.

В зависимости от исполнения, вводы кабельные могут эксплуатироваться в рабочем состоянии при следующих климатических факторах внешней среды по ГОСТ 15150-69:

- УХЛ3.1 в диапазоне температуры окружающей среды от минус 30 до плюс 50ºС в атмосфере типа II (исполнения из конструкционных сталей, индекс в обозначении С).

- ХЛ 1.1 в диапазоне температуры окружающей среды от минус 60 до плюс 80ºС в атмосфере типа II, III и IV (исполнения из коррозионно-стойких сталей или алюминиевых сплавов, индекс в обозначении Н или А соответственно).

Вводы кабельные  в нерабочем состоянии  (хранение, транспортирование и при перерывах в работе) должны соответствовать условиям хранения и транспортирования 4 по

ГОСТ 15150-69 в диапазоне температуры от минус 50 до плюс 50°С при влажности  (95±3)% при температуре 35°С.

Пространственное положение Вводов кабельных при эксплуатации – произвольное.

Вводы кабельные являются одно функциональными восстанавливаемыми  изделиями.

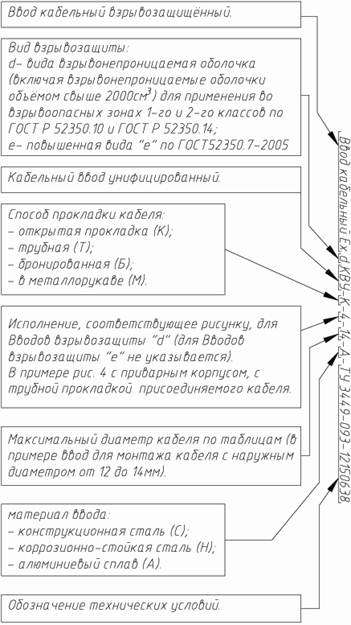

Структура обозначения Вводов кабельных при заказе и в другой документации:

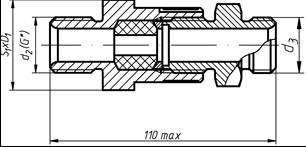

Вводы кабельные ЕхdКВУ, ЕхеКВУРис1

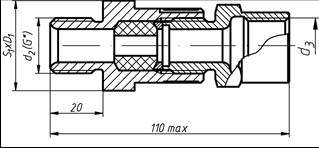

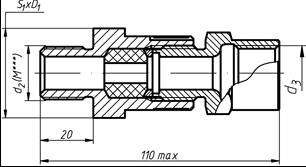

Структура обозначения ВводовРис2

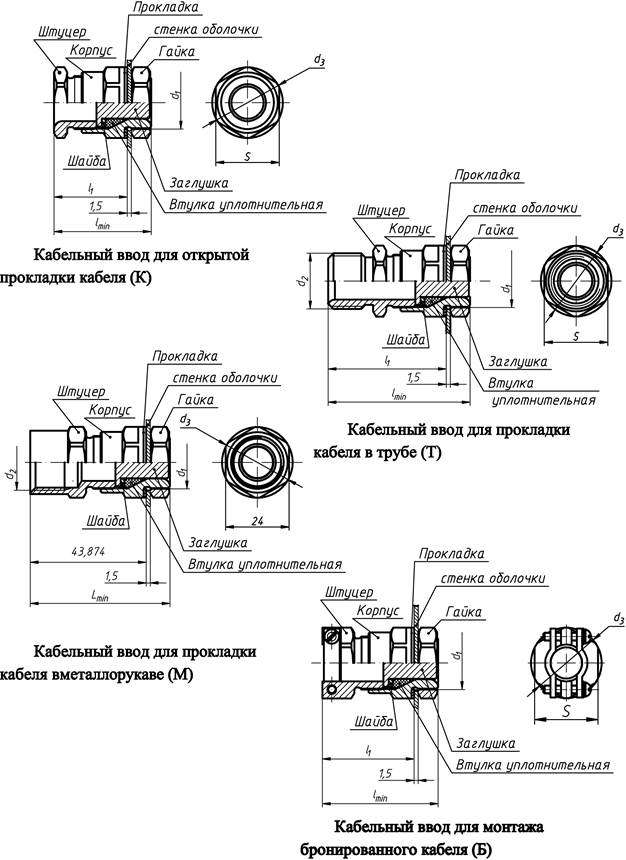

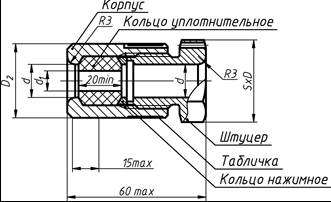

Вводы кабельные ЕхdКВУ, ЕхеКВУРис3

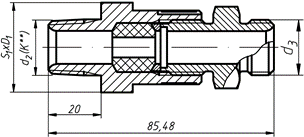

Вводы кабельные ЕхdКВУРис4

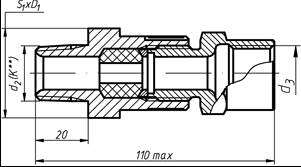

Вводы кабельныеРис. 5. Остальное
см. рис. 1









Структура обозначения Вводов при заказеРис6

Структура обозначенияРис7









Структура обозначенияРис8







Структура обозначения Вводов при заказеРис9





Структура обозначения Вводов при заказеРис10





Структура обозначения Вводов при заказеРис11





Структура обозначения ВводовРис12





Структура обозначения Вводов при заказеРис13





Структура обозначения Вводов при заказеРис14

Структура обозначения Вводов при заказеРис15







Структура обозначения ВводовРис16







Структура обозначения ВводовРис17







Структура обозначения ВводовРис18







Структура обозначения Вводов при заказеРис19





Структура обозначения Вводов при заказеРис20













Примечание:

G*– трубная резьба по ГОСТ 6357-73

К** – коническая дюймовая резьба по ГОСТ 6111-52

М*** – метрическая резьба по ГОСТ 8724-81

Кабельные вводы, кроме классификации по способу прокладки кабеля, подразделяются по способу монтажа корпуса кабельного ввода к оболочке (Ех компоненту):

- неразъёмное соединение  по внешнему диаметру (сварка  герметичным сварочным швом по ГОСТ 5264-80, или ГОСТ 14771-76).  См. исполнения соотв. рис. 1, 4, 7, 12;

неразъёмное- неразъёмное соединение  по внешнему диаметру хвостовика (сварка  герметичным сварочным швом по ГОСТ 5264-80, или ГОСТ 14771-76).  См. исполнения соотв. рис. 2, 5, 8, 13;







разъемное соединение- разъемное соединение с помощью трубной цилиндрической резьбы. См. исполнения соотв. рис. 3,  6,  9, 14;







разъемное соединение- разъемное соединение с помощью метрической резьбы. См. исполнения соотв. рис. 10, 15, 17, 19;









разъемное соединение- разъемное соединение с помощью трубной конической резьбы. См. исполнения соотв. рис. 10, 15, 17, 19;



   Контроль сварочных швов на прочность и герметичность производится опрессовкой в течении 5 мин. при давлении 1,2 МПа. ДЕФОРМАЦИЯ И ТЕЧЬ СВАРНОГО ШВА НЕ ДОПУСКАЕТСЯ. Допускается проверку качества сварного шва произвести в соответствии с действующими в монтажной организации нормами контроля качества сварных соединений.

  Корпус кабельного ввода с присоединительной резьбой ввернуть в стенку, присоединяемой  »взрывонепроницаемой оболочки» до упора, не менее чем на пять витков резьбы, и  затянуть. Уплотнение резьбового соединения допускается осуществить эпоксидными  компаундами или аналогичными им материалами.

ЗАПРЕЩАЕТСЯ ПРИМЕНЕНИЕ УПЛОТНИТЕЛЯ ТИПА ЛЕНТЫ ФУМ ИЛИ  ЛЬНЯНОЙ НАБИВКИ.

Монтаж присоединяемого (проходящего) вводного кабеля:

  - открутить штуцер кабельного Ввода и извлечь из него (Ввода кабельного) заглушку, нажимное кольцо и уплотнительную втулку. На взрывозащитные и резьбовые поверхности нанести противокоррозионную смазку;

  - подготовить соединяемый кабель к монтажу: снять с его конца оболочку и подложку (броню, подложку и поясную изоляцию для бронированных кабелей), освободив этим изолированные жилы кабеля на длину, определяемую соответствующей нормативной документацией и руководством по эксплуатации на комплекс, в составе которого применен Ввод. Для бронированных кабелей, кроме того, от конца вышеуказанной разделки, снять броню на длину 40 мм, освободив этим поясную изоляцию кабеля. Снять изоляцию с концов освобожденных жил всех кабелей на длину, также определяемую соответствующей нормативной документацией и руководством по эксплуатации на комплекс, в составе которого применен кабельных Ввод;

  - на штуцер Ввода, предназначенного для трубной прокладки кабеля, накрутить необходимую трубопроводную арматуру (муфту, сгон);

    - по маркировке на уплотнительной втулке проверить ее соответствие присоединяемому кабелю;

ПРЕДУПРЕЖДЕНИЕ! КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ КАБЕЛЬНОГО ВВОДА (СО ШТАТНЫМ УПЛОТНИТЕЛЬНЫМ КОЛЬЦОМ) НЕ СООТВЕТСТВУЮЩЕГО РАЗМЕРУ ПРИМЕНЕННОГО КАБЕЛЯ И ИСПОЛЬЗОВАНИЕ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ, ПОСТАВЛЯЕМЫХ ДРУГИМ ЗАВОДОМ-ИЗГОТОВИТЕЛЕМ ИЛИ ИЗГОТОВЛЕННЫХ САМОСТОЯТЕЛЬНО.

   - штуцер, нажимное кольцо и уплотнительную втулку последовательно надеть на подготовленный кабель;

   - вставить подготовленный кабель во Ввод (конец наружной оболочки кабеля должен выступать из Ввода не менее, чем на 5 мм, внутри изделия в составе которого данный Ввод применен) затянуть штуцер Ввода, момент затяжки штуцера указан в Приложении В руководства по эксплуатации;

   - для бронированного кабеля установить планки и затянуть их винтами, момент затяжки винтов указан в Приложении В руководства по эксплуатации. Проверить качество зажима кабеля во Вводе на выдергивание;

   - проверить выполненный монтаж, обратив внимание на правильность установки всех крепежных элементов.

ВНИМАНИЕ! МОНТАЖ ОСУЩЕСТВИТЬ КАБЕЛЕМ ЦИЛИНДРИЧЕСКОЙ ФОРМЫ В РЕЗИНОВОЙ ИЗОЛЯЦИИ С РЕЗИНОВОЙ ИЛИ ПЛАСТИКОВОЙ (ПТФЭ) ОБОЛОЧКОЙ С ЗАПОЛНЕНИЕМ МЕЖДУ ЖИЛАМИ. ПРИМЕНЕНИЕ КАБЕЛЯ В ПОЛИЭТИЛЕНОВОЙ ИЗОЛЯЦИИ ИЛИ В ПОЛИЭТИЛЕНОВОЙ ОБОЛОЧКЕ НЕ ДОПУСКАЕТСЯ. ДИАМЕТР КАБЕЛЯ ДОЛЖЕН СООТВЕТСТВОВАТЬ МАРКИРОВКЕ УПЛОТНИТЕЛЬНОГО КОЛЬЦА ДЛЯ НЕГО.

Таблица 1. Таблица исполнений кабельных вводов для открытой прокладки ЕхdКВУ-К

Рис. DxS D1xS1 D2 d d1 d2

Масса,кг для исполнений из материала

-01 -02 -03
1 2 3 4 5 6 7 8 9 10
1 27×30 - 28 12,5 6-10 - 0,22 0,23 0,076
32×35 - 34 15 10-14 - 0,26 0,27 0,09
41×46 - 40 21 14-20 - 0,335 0,342 0,117
46×51 - 48 27 20-26 - 0,44 0,45 0,15
55×61 - 54 33 26-32 - 0,54 0,55 0,186
65×72 - 62 39 32-38 - 0,72 0,73 0,248
- 68 45 38-44 - 0,76 0,77 0,27
75×84 - 74 51 44-50 - 0,895 0,9 0,31
- 80 57 50-54 - 0,91 0,92 0,32
2 27×30 - 28 12,5 6-10 20 0,25 0,26 0,08
32×35 - 34 15 10-14 24 0,31 0,32 0,11
41×46 - 40 21 14-20 30 0,39 0,4 0,13
46×51 - 48 27 20-26 35 0,5 0,51 0,17
55×61 - 54 33 26-32 40 0,61 0,62 0,21
65×72 - 62 39 32-38 47 0,81 0,82 0,28
- 68 45 38-44 54 0,87 0,88 0,3
75×84 - 74 51 44-50 62 1,04 1,05 0,36
- 80 57 50-54 65 1,03 1,05 0,35
3 27×30 30×34 28 12,5 6-10 G 1/2″ – В 0,24 0,27 0,08
32×35 36×40 34 15 10-14 G3/4″- В 0,33 0,38 0,11
41×46 41×46 40 21 14-20 G 1″ – В 0,42 0,43 0,15
46×51 50×56 48 27 20-26 G 1 1/4 «-B 0,6 0,65 0,21
55×61 55×60 54 33 26-32 G 1 1/2″-B 0,71 0,76 0,25
65×72 65×72 62 39 32-38 G 1 3/4 «-B 0,95 0,99 0,33
70×78 68 45 38-44 G 2 » – В 100 1,01 0,35
75×84 75×84 74 51 44-50 G2 1/4″-В 1,14 1,15 0,41
80×88 80 57 50-54 G2 1/2″-В 1,23 1,24 0,43
17 27×30 30×34 28 12,5 6-10 К 1/2″ 0,26 0,26 0,09
32×35 36×40 34 15 10-14 К 3/4″ 0,33 0,34 0,11
41×46 41×46 40 21 14-20 К 1″ 0,43 0,43 0,15
17 46×51 50×56 48 27 20-26 К 1 1/4 « 0,6 0,65 0,21
55×61 55×60 54 33 26-32 К 1 1/2″ 0,72 0,78 0,25
65×72 70×78 68 45 38-44 К 2″ 1,02 1,1 0,35
18 27×30 30×34 28 12,5 6-10 М 20×1,5 0,27 0,27 0,09
32×35 36×40 34 15 10-14 М 25×1,5 0,32 0,33 0,11
41×46 41×46 40 21 14-20 М 32×1,5 0,42 0,42 0,15
46×51 50×56 48 27 20-26 М 40×1,5 0,58 0,59 0,20
55×61 55×60 54 33 26-32 М50x1,5 0,74 0,75 0,26
65×72 65×72 62 39 32-38 0,91 0,91 0,31
70×78 68 45 38-44 М62x1,5 1,05 1,05 0,36
75×84 75×84 74 51 44-50 1,10 1,11 0,38
80×88 80 57 50-54 М 75×1,5 1,23 1,24 0,43

Примечание :

С* – конструкционная сталь;

Н* – коррозионно-стойкая сталь;

А* – алюминиевый сплав.

Таблица 2. Таблица исполнений кабельных вводов для прокладки в трубе

ЕхdКВУ-Т

Размеры в мм.



Рис.



DxS



D1хS1



D2



d



d1



d2



d3

Масса, кг для исполнений из материала

G* Н* А*
1 2 3 4 5 6 7 8 9 10 11
4 27×30 - 28 12,5 6-10 - G1/2″ – В 0,23 0,24 0,08
32×35 - 34 15 10-14 - G3/4″ – В 0,30 0,31 0,10
41×46 - 40 21 14-20 - G1″ – В 0,35 0,35 0,14
46×51 - 48 27 20-26 - G1 1/4 «-B ОМ 0,55 0,19
55×61 - 54 33 26-32 - G1 1/2″-B 0,68 0,68 0,23
65×72 - 62 39 32-38 - G1 3/4″-B 0,89 0,90 0,31
- 68 45 38-44 - G2″ – В 0,97 0,98 0,33
75×84 - 74 51 44-50 - G2 1/4″-В 1,15 1,16 0,4
- 80 57 50-54 - G2 1/2″-В 1,25 1,27 0,43
5 27×30 - 28 12,5 6-10 20 G1/2″ -В 0,26 0,27 0,09
32×35 - 34 15 10-14 24 G3/4″ – В 0,35 0,36 0,12
41×46 - 40 21 14-20 30 G1″ – В 0,45 0,48 0,15
5 46×51 - 48 27 20-26 35 G1 1/4 «-В 0,60 0,62 0,21
55×61 - 54 33 26-32 40 G1 1/2″-В 0,75 0,76 0,26
65×72 - 62 39 32-38 47 G 1 3/4″-В 0,78 0,79 0,27
- 68 45 38-44 54 G 2 » – В 1,08 1,10 0,37
75×84 - 74 51 44-50 62 G2 1/4″-В 130 1,32 0,45
- 80 57 50-54 65 G2 1/2″-В 137 1,39 0,47
6 27×30 30×34 28 12,5 6-10 G 1/2″-В G 1/2″ – В 0,25 0,26 0,09
32×35 36×40 34 15 10-14 G3/4″-В G3/4″ – В 0,37 0,38 0,13
41×46 41×46 40 21 14-20 G 1″- В G 1″ – В 0,48 0,5 0,16
46×51 50×56 48 27 20-26 G1 1/4 «-В G1 1/4 «-В 0,7 0,71 0,24
55×61 55×60 54 33 26-32 G 1 1/2″-В G1 1/2″-В 0,86 0,87 0,30
65×72 65×72 62 39 32-38 G 1 3/4 «-В G 1 3/4″-В 1,12 1,13 0,40
70×78 68 45 38-44 G 2 » – В G 2 » – В 1,21 1,22 0,42
75×84 75×84 74 51 44-50 G2 1/4″-В G2 1/4″-В 1,40 1,41 0,48
80×88 80 57 50-54 G2 1/2″-В G2 1/2″-В 1,48 1,49 0,52
19 27×30 30×34 28 12,5 6-10 К 1/2″ G 1/2″ – В 0,27 0,27 0,09
32×35 36×40 34 15 10-14 К 3/4″ G3/4″ -В 0,37 0,38 0,13
41×46 41×46 40 21 14-20 К 1″ G1″ -В 0,48 0,5 0,17
46×51 50×56 48 27 20-26 К1 1/4 « G1 1/4 «-В 0,70 0,71 0,24
55×61 55×60 54 33 26-32 К1 1/2″ G1 1/2″-В 0,86 0,87 0,30
65×72 70×78 68 45 38-44 К 2″ G2″-В 1,23 1,24 0,42
20 27×30 30×34 28 12,5 6-10 М 20×1,5 G1/2″ – В 0,28 0,29 0,10
32×35 36×40 34 15 10-14 М 25×1,5 G3/4″-В 0,36 0,38 0,14
41×46 41×46 40 21 14-20 М 32×1,5 G1″-В 0,48 0,49 0,16
46×51 50×56 48 27 20-26 М 40×1,5 G1 1/4″-В 0,68 0,68 0,23
55×61 55×60 54 33 26-32 М 50×1,5 G 1 1/2″-В 0,88 0,89 0,3
65×72 65×72 62 39 32-38 G1 3/4″-В 1,08 1,10 0,37
  70×78 68 45 38-44 М 62×1,5 G2″-В 1,25 1,27 0,43
75×84 75×84 74 51 44-50 G2 1/4″-В 1,36 1,38 0,47
  80×88 80 57 50-54 М 75×1,5 G2 1/2″-В 1,57 1,59 0,54

Примечание :

С* – конструкционная сталь;

Н* – коррозионно-стойкая сталь;

А* – алюминиевый сплав.

Таблица 3. Таблица исполнений кабельных вводов для прокладки бронированного кабеля ЕхdКВУ-Б

Рис. DxS D1хS1 d2 d d1 d2

Масса, кг

для исполнений из материала

С* Н* А*
1 2 3 4 5 6 7 8 9 10
7 27×30 - 28 12,5 6-10 - 0,23 0,24 0,08
32×35 - 34 15 10-14 - 0,27 0,28 0,09
41×46 - 40 21 14-20 - 0,34 0,35 0,12
46×51 - 48 27 20-26 - 0,45 0,46 0,15
55×61 - 54 33 26-32 - 0,55 0,56 0,19
65×72 - 62 39 32-38 - 0,73 0,74 0,25
- 68 45 38-44 - 0,77 0,77 0,27
75×84 - 74 51 44-50 - 0,90 0,91 0,31
- 80 57 50-54 - 0,92 0,92 0,32
8 27×30 - 28 12,5 6-10 20 0,26 0,26 0,09
32×35 - 34 15 10-14 24 0,32 0,33 0,11
41×46 - 40 21 14-20 30 0,34 0,34 0,13
46×51 - 48 27 20-26 35 0,51 0,52 0,18
55×61 - 54 33 26-32 40 0,62 0,63 0,21
65×72 - 62 39 32-38 47 0,82 0,83 0,28
- 68 45 38-44 54 0,87 0,88 0,30
75×84 - 74 51 44-50 62 1,05 1,05 0,36
- 80 57 50-54 65 1,05 1,06 0,36
9 27×30 30×34 28 12,5 6-10 G 1/2″ – В 0,24 0,27 0,08
32×35 36×40 34 15 10-14 G3/4″ – В 0,33 0,38 0,11
41×46 41×46 40 21 14-20 G 1″ – В 0,42 0,43 0,15
46×51 50×56 48 27 20-26 G 1 1/4″-В 0,6 0,65 0,21
55×61 55×60 54 33 26-32 G 1 1/2 «-B 0,71 0,76 0,25
65×72 65×72 62 39 32-38 G 1 3/4 «-B 0,95 0,99 0,33
70×78 68 45 38-44 G2″-В 1,00 1,01 0,35
75×84 75×84 74 51 44-50 G 2 1/4″-В 1,14 1,15 0,41
80×88 80 57 50-54 G 2 1/2″-В 1,23 1,24 0,43
10 27×30 30×34 28 12,5 6-10 К 1/2″ 0,26 0,26 0,09
32×35 36×40 34 15 10-14 К 3/4 « 0,33 0,34 0,11
41×46 41×46 40 21 14-20 К 1″ 0,43 0,43 0,15
10 46×51 50×56 48 27 20-26 К 1 1/4″ 0,60 0,65 0,21
55×61 55×60 54 33 26-32 К 1 1/2″ 0,72 0,78 0,25
65×72 70×78 68 45 38-44 К 2″ 1,02 1,10 0,35
11 27×30 30×34 28 12,5 6-10 М 20×1,5 0,27 0,27 0,09
32×35 36×40 34 15 10-14 М 25×1,5 0,32 0,33 0,11
41×46 41×46 40 21 14-20 М 32×1,5 0,42 0,42 0,15
46×51 50×56 48 27 20-26 М 40×1,5 0,58 0,59 0,20
55×61 55×60 54 33 26-32 М 50×1,5 0,74 0,75 0,26
65×72 65×72 62 39 32-38 0,91 0,91 0,31
70×78 68 45 38-44 М 62×1,5 1,05 1,05 0,36
75×84 75×84 74 51 44-50 1,10 1,11 0,38
80×88 80 57 50-54 М 75×1,5 1,23 1,24 0,43

Примечание :

С* – конструкционная сталь;

Н* – коррозионно-стойкая сталь;

А* – алюминиевый сплав.

Таблица 4. Таблица исполнений кабельных вводов для прокладки кабеля в металлорукаве ЕхdКВУ-М

Рис. DxS D1хS1 D2 d d1 d2 d3 Масса, кг для исполнений из материала
С* Н* А*
1 2 3 4 5 6 7 8 9 10 11
12 27×30 - 28 12,5 6-10 - G 1/2″ – В 0,25 0,26 0,09
32×35 - 34 15 10-14 - G 3/4 » – В 0,29 0,29 0,1
41×46 - 40 21 14-20 - G 1″ – В 0,38 0,39 0,13
46×51 - 48 27 20-26 - G 1 1/4 «-B 0,48 0,49 0,16
55×61 - 54 33 26-32 - G 1 1/2″-B 0,59 0,6 0,2
65×72 - 62 39 32-38 - G 1 3/4 «-B 0,78 0,79 0,27
- 68 45 38-44 - G 2″ – В 0,83 0,87 0,28
75×84 - 74 51 44-50 - G2 1/4″-В 0,97 0,98 0,33
- 80 57 50-54 - G2 1/2″-В 0,97 0,98 0,33
13 27×30 - 28 12,5 6-10 20 G 1/2″ -В 0,28 0,29 0,10
32×35 - 34 15 10-14 24 G3/4″- В 0,34 0,35 0,12
13 41×46 - 40 21 14-20 30 G 1″ – В 0,44 0,45 0,15
46×51 - 48 27 20-26 35 G1 1/4 «-В 0,54 0,55 0,19
55×61 - 54 33 26-32 40 G 1 1/2″-В 0,66 0,67 0,23
65×72 - 62 39 32-38 47 G 1 3/4″-В 0,87 0,88 0,3
- 68 45 38-44 54 G2″-В 0,94 0,95 0,32
75×84 - 74 51 44-50 62 G2 1/4″-В 1,12 1,13 0,38
- 80 57 50-54 65 G2 1/2″-В 1,09 1,1 0,38
14 27×30 30×34 28 12,5 6-10 6 1/2″ -В G 1/2″-В 0,27 0,28 0,09
32×35 36×40 34 15 10-14 63/4″- В G 3/4″ – В 0,36 0,37 0,12
41×46 41×46 40 21 14-20 6 1″ -В G 1″ – В 0,47 0,48 0,16
46×51 50×56 48 27 20-26 6 1 1/4 «-В G 1 1/4″-В 0,64 0,65 0,22
55×61 55×60 54 33 26-32 G 1 1/2″-В G 1 1/2″-В 0,76 0,77 0,26
65×72 65×72 62 39 32-38 G 1 3/4 «-B G 1 3/4″-В 1,01 1,02 0,34
70×78 68 45 38-44 G2″-В G 2 » – В 1,10 1,15 0,38
75×84 75×84 74 51 44-50 G2 1/4″-В G 2 1/4″-В 1,22 1,23 0,42
80×88 80 57 50-54 G2 1/2″-В G2 1/2″-В 1,40 1,50 0,48
15 27×30 30×34 28 12,5 6-10 К 1/2″ G 1/2″-В 0,29 0,30 0,10
32×35 36×40 34 15 10-14 К 3/4 « G 3/4″ – В 0,36 0,37 0,12
41×46 41×46 40 21 14-20 К 1″ G 1″-В 0,48 0,49 0,17
46×51 50×56 48 27 20-26 К 11/4 « G 1 1/4 «-В 0,64 0,65 0,22
55×61 55×60 54 33 26-32 К 11/2″ G 1 1/2″-В 0,77 0,78 0,26
65×72 70×78 68 45 38-44 К 2″ G2″-В 1,09 1,10 0,34
16 27×30 30×34 28 12,5 6-10 М 20×1,5 G 1/2″-В 0,30 0,35 0,10
32×35 36×40 34 15 10-14 М 25×1,5 G 3/4″ – В 0,36 0,37 0,12
41×46 41×46 40 21 14-20 М 32×1,5 G 1″ -В 0,46 0,47 0,16
46×51 50×56 48 27 20-26 М 40×1,5 G 1 1/4 «-В 0,62 0,63 0,21
55×61 55×60 54 33 26-32 М 50×1,5 G 1 1/2″-В 0,79 0,80 0,27
65×72 65×72 62 39 32-38 G 1 3/4 «-В 0,97 0,98 0,33
70×78 68 45 38-44 М 62×1,5 G2″ -В 1,12 1,13 0,39
75×84 75×84 74 51 44-50 Мб 2×1,5 G 2 1/4″-В 1,36 1,38 0,47
80×88 80 57 50-54 М 75×1,5 G 2 1/2″-В 1,57 1,59 0,54

Примечание :

С* – конструкционная сталь;

Н* – коррозионно-стойкая сталь;

А* – алюминиевый сплав.

Габаритные чертежи Вводов кабельных взрывозащиты «е» (ExеКВУ).















Таблица 5. Таблица исполнений кабельных вводов взрывозащиты вида «е» ЕхeКВУ-К

Рис. Диаметр кабеля, мм d1, мм d3, мм S l1 lmin d2,мм

Масса, г для исполнений из материала

С* Н* А*
1 2 3 4 5 6 7 8 9 10 11
Кабельный ввод для открытой прокладки кабеля (К) 4…6 М14х1-6Н/6g 20,9 19 22 31 - 62,8 62,8 22,5
6…8 М16х1-6Н/6g 24,5 22 24 33 - 90,5 90,5 32,3
8… 12 М20х1-6Н/6g 26,8 24 26 35 - 91,5 91,5 32,8
12… 16 М25х1,5-6Н/6g 33,5 30 33 43 - 174,8 174,8 61,8
16… 20 М33х1,5-6Н/6g 45,6 41 38 49 - 391,6 391,6 139,5
20… 2 4 М39х1,5-6Н/6g 51,5 46 37 48 - 509,0 509,0 180,6
24… 28 М42х1,5-6Н/6g 60,8 55 38 49 - 732,9 732,9 259,3
28…32 М45х1,5-6Н/6g 60,8 55 38 49 - 720,0 720,0 255,0
32…36 М50х1,5-6Н/6g 66,4 60 39 50 - 831,9 831,9 294,3
36… 40 М55х1,5-6Н/6g 71,3 65 35 46 - 927,1 927,1 327,7
40…44 М58х1,5-6Н/6g 71,3 65 36 47 - 894,9 894,9 316,7
44…48 М62х1,5-6Н/6g 76,9 70 36 47 - 1051,5 1051,5 371,7
48…52 М65х1,5-6Н/6g 82,7 75 38 49 - 1208,7 1208,7 427,1
52… 56 М70х1,5-6Н/6g 82,6 75 37 48 - 1147,6 1147,6 405,6
Кабельный ввод для прокладки кабеля в трубе (Т) 4…6 М14х1-6Н/6g 26,8 24 43 52 G1/2″-B 105,9 105,9 37,3
6…8 М16х1-6Н/6g 26,8 24 43 52 G1/2″-B 125,9 125,9 44,5
8… 12 М20х1-6Н/6g 26,8 24 43 52 G1/2″-B 114,0 114,0 40,5
12… 16 М25х1,5-6Н/6g 33,5 30 49 59 G3/4 «-B 210,3 210,3 74,0
16…20 МЗЗх1,5-6Н/6g 45,6 41 55 66 G1″-B 452,0 452,0 160,3
20…24 М39х1,5-6Н/6g 51,5 46 55 66 G11/4″-B 617,7 617,7 218,0
24…28 М42х1,5-6Н/6g 60,8 55 56 67 G11/2″-B 874,1 874,1 307,9
28…32 М45х1,5-6Н/6g 60,8 55 57 68 G11/2″-B 832,9 832,9 293,8
32… 36 М50х1,5-6Н/6g 66,4 60 58 69 G13/4 «-B 987,0 987,0 347,6
36… 40 М55х1,5-6Н/6g 71,3 65 54 65 G13/4 «-B 1044,9 1044,9 368,2
40…44 М58х1,5-6Н/6g 71,3 65 55 66 G2″-B 1046,1 1046,1 368,7
44…48 М62х1,5-6Н/6g 76,9 70 55 66 G2 1/4 «-B 1247,7 1247,7 439,2
48…52 М65х1,5-6Н/6g 82,7 75 57 68 G2 1/4 «-B 1356,4 1356,4 477,9
52… 56 М70х1,5-6Н/6g 82,6 75 55 66 G2 1/2″-В 1452,4 1452,4 510,4
Кабельный ввод для прокладки кабеля в металлорукаве (М) 4…6 М14х1-6Н/6g 26,8 24 42 51 G1/2″-B 91,3 91,3 32,3
6…8 М16х1-6Н/6g 26,8 24 42 51 G1/2″-B 115,4 115,4 40,9
8… 12 М20х1-6Н/6g 26,8 24 42 51 G1/2″-B 112,6 112,6 40,0
12… 16 М25х1,5-6Н/6g 33,5 30 47 57 G3/4 «-В 193,4 193,4 68,2
16…20 МЗЗх1,5-6Н/6g 45,6 41 51 62 G1″-B 425,1 425,1 151,0
20…24 М39х1,5-6Н/6g 51,5 46 55 65 M40x1,5-6H 597,8 597,8 211,2
24…28 М42х1,5-6Н/6g 60,8 55 56 67 G11/2″-В 838,4 838,4 295,6
28…32 М45х1,5-6Н/6g 60,8 55 57 68 G1 1/2″-В 828,3 828,3 292,2
32…36 М50х1,5-6Н/6g 66А 60 57 68 G1 3/4″-В 937,8 937,8 330,7
36… 40 М55х1,5-6Н/6g 71,3 65 54 65 G1 3/4″-B 1111,6 1111,6 391,2
40…44 М58х1,5-6Н/6g 71,3 65 55 66 G2″-B 1018,1 1018,1 359,0
44…48 М62х1,5-6Н/6g 76,9 70 55 66 G2 1/4 «-B 1150,3 1150,3 405,7
48…52 М65х1,5-6Н/6g 82,7 75 57 68 M70x1,5-6H 1289,8 1289,8 455,0
52… 56 М70х1,5-6Н/6g 82,6 75 56 67 M72x1,5-6H 1256,5 1256,5 443,1
Кабельный ввод для монтажа бронированного кабеля (Б) 4.6 М14х1-6Н/6g 20,9 19 30 39 - 64,5 64,5 23,1
6…8 М16х1-6Н/6g 24,5 22 30 39 - 93,2 93,2 33,2
8… 12 М20х1-6Н/6g 26,8 24 33 42 - 94,7 94,7 33,9
12… 16 М25х1,5-6Н/6g 33,5 30 43 53 - 183,2 183,2 64,7
16…20 МЗЗх1,5-6Н/6g 45,6 41 52 63 - 414,0 414,0 147,2
20…24 М39х1,5-6Н/6g 51,5 46 54 65 - 541,5 541,5 191,8
24… 28 М42х1,5-6Н/6g 60,8 55 57 68 - 787,4 787,4 278,0
28…32 М45х1,5-6Н/6g 60,8 55 57 68 - 768,0 768,0 271,5
32… 36 М50х1,5-6Н/6g 66,4 60 57 68 - 884,2 884,2 312,3
36… 40 М55х1,5-6Н/6g 71,3 65 53 64 - 982,8 982,8 346,9
40…44 М58х1,5-6Н/6g 71,3 65 55 66 - 958,5 958,5 338,5
44…48 М62х1,5-6Н/6g 76,9 70 55 66 - 1104,3 1104,3 389,9
48…52 М65х1,5-6Н/6g 82,7 75 56 67 - 1266,7 1266,7 447,1
52… 56 М70х1,5-6Н/6g 82,6 75 55 66 - 1198,0 1198,0 422,9

Примечание :

С* – конструкционная сталь;

Н* – коррозионно-стойкая сталь;

А* – алюминиевый сплав



Оформить заказ
